SINEAXVS46热电偶转换器

SINEAXVS46热电偶转换器 将来自热电偶的信号转换为电压信号或电流信号,DC固态继电器(SSR),用于恒温/报警功能,继电器按钮(快门)可通过前按钮编程为报警值。为了设置限值,需要使用万用表测量输出以及提供辅助能量的电源,将万用表连接到信号转换器的输出端,并设置选定的测量范围(V或mA)。SINEAXVS46热电偶转换器可对3路电隔离,通过螺丝端子与电源进行连接,并安装在DIN导轨上,外观小巧,尺寸为6.2 x 93.1 x 102.5毫米,可以安装在需要的任何......

产品描述

SINEAXVS46热电偶转换器将来自热电偶的信号转换为电压信号或电流信号,DC固态继电器(SSR),用于恒温/报警功能,继电器按钮(快门)可通过前按钮编程为报警值。为了设置限值,需要使用万用表测量输出以及提供辅助能量的电源,将万用表连接到信号转换器的输出端,并设置选定的测量范围(V或mA)。SINEAXVS46热电偶转换器可对3路电隔离,通过螺丝端子与电源进行连接,并安装在DIN导轨上,外观小巧,尺寸为6.2 x 93.1 x 102.5毫米,可以安装在需要的任何位置上;分辨率为14位,精度等级0.1%。SINEAXVS46热电偶转换器测量输入为Types J,K,E,N,S,R,B,T;Lower span100°C;Impedance10MΩ;测量输出电流是0~20mA,4~20mA,20~0mA和 20~4mA,更高的负载电阻是500Ω;输出电压是0~5VDC,1~5 VDC,0~10VDC和10~0VDC,低负载电阻是2kΩ;继电器输出适用电压24 V AC,标称电流较大60 mA。

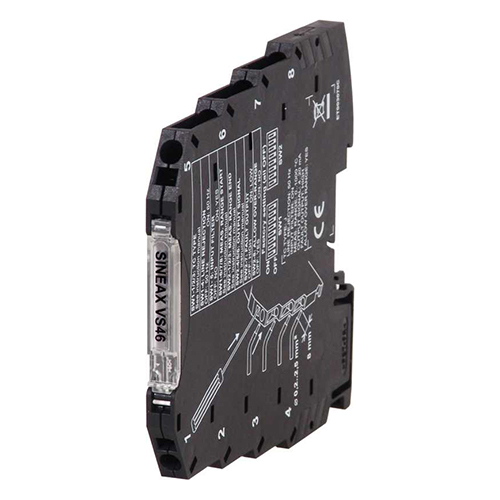

SINEAXVS46

SINEAXVS46热电偶转换器特点

高精度
非常窄的外壳(6.2 mm)
连接至35mm DIN导轨
可通过后壁总线供电
通过弹簧卡箍连接
电流三通隔离
通过DIP开关配置

SINEAXVS46热电偶转换器参数使用说明书

Power supply 19.2~30 V DC
Accuracy Class:0.1%
Cold junction error:1.5 °C max
Status indicators (LED) Fault
State of the auxiliary output
Galvanic isolation Power supply / input / output at 1500 V AC, digital
Hot swapping Yes
Power consumption 500 mW
A/D Converter 14 bit
Current output protection Approximately 25 mA

Security output
102.5% of full scale value in case of over-range
105% of full scale value in case of
improper functioning
Humidity Up to 90% at + 40 °C (not condensing)
Housing Terminal housing for mounting on 35 mm DIN 46277
Frequency filter 50~60 Hz (settable)
DIP-Switch Input signals setup
Output signal setup
Processing Floating point 32 bit
Dimensions 6,2 x 93,1 x 102,5 mm (w x h x d)
Weight 50 g
Operating temperature – 20~+ 65 °C
SINEAXVS46热电偶转换器是根据DIN46277轨道电源设计的,用于安装可滑动的轨道上。由于本身产品比较很小巧,也为可以更好地通风,建议安装在垂直的位置,而且要避免在发热设备上安装,较好的安装在控制柜的下部。根据被测量的热电偶的型号不同,测量输入和测量范围也不同,具体的测量值在产品说明书里,产品说明书包含德、英、法三种语言说明,以适应不同用户的需求。电力不是墙上的开关那么简单。
文章来源于GMC-I VS46型信号转换器
