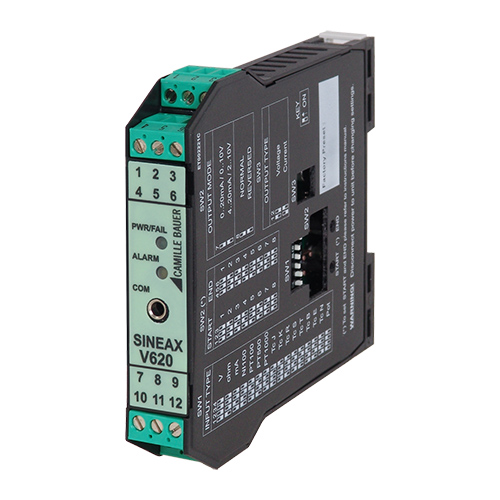

SINEAXV620通用型转换器
SINEAXV620通用型转换器 可用于mA、V、TC、RTD，对三个通道以上的1500V的AC进行隔离，输入类型、起始端、输出模式（零提升、刻度反转）、输出电压类型（mA或V）等都可以通过DIP开关或适合的软件进行编程，采用2线制传感器进行供电，20V/DC的稳定性，较大20mA，具有短路保护的优点。电压输入在9个双极范围内从75mV到20V，输入阻抗1M， 较大分辨率15位+sign，电流输入双极范围高达20毫安，输入阻抗50， 较大分辨率1A；RTD输入Pt100、Pt500、Pt1000、Ni100、KTY81、KTY84和......
产品描述
SINEAXV620通用型转换器可用于mA、V、TC、RTD，对三个通道以上的1500V的AC进行隔离，输入类型、起始端、输出模式（零提升、刻度反转）、输出电压类型（mA或V）等都可以通过DIP开关或适合的软件进行编程，采用2线制传感器进行供电，20V/DC的稳定性，较大20mA，具有短路保护的优点。电压输入在9个双极范围内从75mV到20V，输入阻抗1MΩ， 较大分辨率15位+sign，电流输入双极范围高达20毫安，输入阻抗50Ω， 较大分辨率1μA；RTD输入Pt100、Pt500、Pt1000、Ni100、KTY81、KTY84和NTC，3线或4线连接，励磁电流0.65 mA，分辨率0.1°C、 RTD或电缆中断自动检测，NTC的电阻值<25 kΩ，KTY81、KTY84和NTC只能通过软件设置。
SINEAXV620通用型转换器使用说明书特点
输入：电压，电流，电阻温度检测器，温度控制，NTC，电位计，变阻器
选通：输入（控制模拟输出）
输出：电流、电压、继电器（SPST）
分辨率：可编程11到15位+符号
准确度：0.1%
响应时间：35 ms（11位+符号）
隔离：3路1.500V AC
电源：10…40 V DC，19…28 V AC
SINEAXV620通用型转换器规格操作说明书
| Power supply | 10 … 40 V DC， 19 … 28 V AC | |||||||||||||||||
| Consumption | Max. 2.5 W; 1.6 W at 24 V DC (20 mA output) | |||||||||||||||||
| Isolation | 1.500 V AC at 3 ways | |||||||||||||||||
| Input protection | Against pulse overvoltages 400 W/ms | |||||||||||||||||
| Output/Supply protection | Against pulse overvoltages 400 W/ms | |||||||||||||||||
| DIP switch configuration | Input type， start-end， output mode (zero elevation， scale inversion)， output type (mA， V) | |||||||||||||||||
| Software configuration | Start-end scale， root extraction， burn-out， etc. | |||||||||||||||||
| Status indicators (LED) | Power supply， out scale， error， alarm | |||||||||||||||||
| Operating temperature | – 10 … + 60 ℃ | |||||||||||||||||
| Humidity | Up to 90% at 40 ℃ non condensing | |||||||||||||||||
| Memory | EEPROM for all setup data; retention time: 40 years | |||||||||||||||||
| Accu- racy | V | mA | Ω | Ni100 | Pt100 | Pt500 | Pt1000 | KTY81 | KTY84 | TC J | TC K | TC R | TC S | TC T | TC B | TC E | TC N | Vout |
| Cali- bration | 0.1% | 0.3% | ||||||||||||||||
| Thermal drift | 0.01% /°K | |||||||||||||||||
|
Linearity |
0.05% |
0.05% |
0.02% (>0℃); 0.05% |
0.2℃ |
0.2℃ |
0.5℃ |
0.5℃ |
1.5℃ |
0.2℃ |
0.2℃ |
0.01% |
|||||||
| EMI | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | |||||||
| Con- formity | CE | |||||||||||||||||
SINEAXV620通用型转换器输入测量
| Voltage input | 9 bipolar ranges from 75 mV to 20 V, input impedance 1 MΩ, max. resolution 15 bit + sign |
| Current input | Bipolar ranges up to 20 mA, input impedance 50 Ω, max. resolution 1 μA |
|
RTD input |
Pt100, Pt500, Pt1000, Ni100, KTY81, KTY84 und NTC, 3 or 4 wires connection, excitation current 0.65 mA, resolution 0.1 °C, RTD or cable interruption automatic detection. Resistive value for NTC: < 25 kΩ, KTY81, KTY84 and NTC settable only by software |
| TC input | TCJ, K, R, S, T, B, E, N, resolution: 2.5 μV, TC interruption automatic detection, input impedance > 5 MΩ |
| Potentiometer input |
Excitation voltage 300 mV, input impedance > 5 MΩ, potentiometer range from 500 Ω to 10 kΩ (with parallel resistor 500 Ω |
| Rheostat input | End scale min. 500 Ω, max. 25 kΩ |
| Strobe input | Alternative to relay output |
| Response time | 35 ms (11 bit + sign) … 140 ms (15 bit + sign) |
SINEAXV620通用型转换器输出测量
| Current output | 0 … 20 / 4 … 20 mA, max. load resistance: 600 Ω |
| Voltage output | 0 … 5 / 0 … 10 / 1 … 5 / 2 … 10 V, min. load resistance: 2 kΩ |
| Relay output |
Alternative to strobe input NC relay contact, NO in case of alarm |
| Resolution | 2.5 μA / 1.25 mV |
| Output retransmission | Isolated analog output, current / voltage output Supplied active output connected to passive inputs |
SINEAXV620通用型转换器通过使用PC机和V620/V622-C软件，除了可以正常设置开始和结束比例之外，还可以对其他参数进行设置，比如：数字过滤器（正常禁用）、平方根提取（通常禁用）、负燃耗（通常为正）、警报（通常设置为错误信号）、模拟输出的起始和结束刻度、错误情况下模拟输出值、抑制可编程为50或60 Hz电源频率（通常设置为50 Hz）、采样频率/分辨率（通常设置为15 sps/16位）、3或4线测量热阻（通常设置为3线）、故障时数字输出警报的动作；安装和连接电缆的说明随软件一起提供（作为附件要求）；还可以通过继电器处理阈值，该继电器可设置为通用输入值的0…100%。
