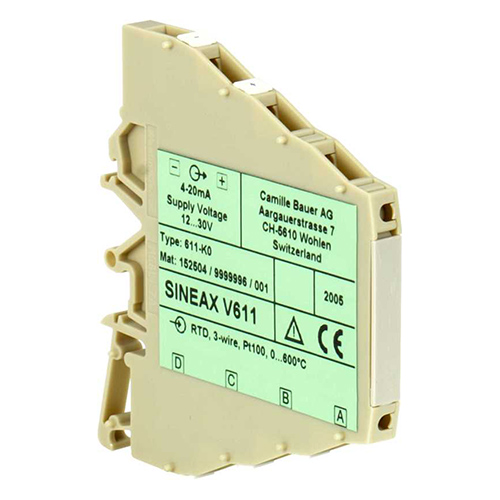

SINEAXV611可编程温度变送器
SINEAXV611可编程温度变送器是带有两线制连接的测量传感器，适合与热电偶或电阻温度计结合使用的温度测量传感器，将测量得到的微弱信号放大并转换成适应4至20mA的电信号，温度传感
产品描述
SINEAXV611可编程温度变送器是带有两线制连接的测量传感器，适合与热电偶或电阻温度计结合使用的温度测量传感器，将测量得到的微弱信号放大并转换成适应4至20mA的电信号，温度传感器的非线性会自动校正，可以通过适当的软件在PC上对测量的数量和测量范围进行编程，开路传感器和短路监控功能可确保在发生干扰时输出以定义的方式做出响应；编程需要由PC、PK610PLUS辅助电缆和编程软件V600PLUS配合使用对变送器进行编程，可在连接或不连接电源的情况下对变送器进行编程，软件可以在Windows 95或更高版本下运行，编程电缆PK610可以调整PC和SINEAX V 611可编程温度变送器之间的信号电平。
带2线制连接的测量变送器，可在过程附近现场使用
开路传感器和短路监控，在发生干扰时定义输出性能
带有或不带有可编程辅助电源连接
小巧紧凑，可优化空间利用（外壳只有7毫米宽）
测量输入：三线连接Pt 100
SINEAXV611可编程温度变送器特点
可以使用PC对测量的数量和测量范围进行编程：便于计划和项目工作，交货时间短，库存很少带2线制连接的测量变送器，可在过程附近现场使用
开路传感器和短路监控，在发生干扰时定义输出性能
带有或不带有可编程辅助电源连接
小巧紧凑，可优化空间利用（外壳只有7毫米宽）
测量输入：三线连接Pt 100
SINEAXV611可编程温度变送器输入及测量范围说明书
|
Measured variables |
Measuring ranges | ||
| Limits |
Min. span |
Max. span |
|
|
Temperatures with resistance thermometers for two, three or four-wire connection Pt 100, IEC 60 751 |
– 200 to 850 °C |
50 K |
850 K |
| Ni 100, DIN 43 760 | – 60 to 250 °C | 50 K | 250 K |
|
Temperatures with thermocouples Type B, E, J, K, N, R, S, T acc. to IEC 60 584-1 Type L and U, DIN 43 710 Type W5 Re/W26 Re, Type W3 Re/W25 Re acc. to ASTM E 988-90 |
acc. to type |
2 mV |
80 mV |
SINEAXV611可编程温度变送器基本配置
测量输入：三线PT100连接
测量范围：0…600S℃级
测量输出：4…20 mA，线性化随温度变化
监控：输出21.6mA
响应时间：约2s
电源纹波抑制：频率50Hz
SINEAXV611可编程温度变送器响应时间标准参考值
| Measuring mode | Open sensor circuit | Short- circuit | Possible response times approx. [s] | ||||||
| *) | Option | ||||||||
| TC int. comp. | active | – | 1.5 | 2.5 | 3.5 | 6.5 | 11 | 20.5 | 40 |
| TC int. comp. | off | – | 1.5 | 2.5 | 3.5 | 6.5 | 13.5 | 24.5 | 49.5 |
| TC ext. comp. | active | – | 1.5 | 2.5 | 3.5 | 6.5 | 11 | 20.5 | 40 |
| TC ext. comp. | off | – | 1.5 | 2.5 | 4 | 6.5 | 13.5 | 24.5 | 48.5 |
| RTD 2L | active | – | 2 | 2.5 | 3 | 5 | 9.5 | 17.5 | 33.5 |
| RTD 3L, 4L | active | active | 2 | 2.5 | 4 | 6.5 | 11.5 | 21 | 40.5 |
| RTD 2L,3L,4L | off | off | 1.5 | 2.5 | 3.5 | 7.5 | 14 | 26.5 | 50.5 |
SINEAXV611可编程温度变送器安装要求
气候等级：IEC60068-2-1/2/3
环境温度范围：–25到+55℃
环境温度范围：–25到+55℃
储存温度范围：–40到+80℃
年平均值相对湿度：75%，无结露
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新做了技术创新基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！
文章来源于Camillebauer
