SINEAXA210-220-230-240多参数电量表

SINEAXA210-220-230-240多参数电量表系列 表内含有被测参数48个数值,能耗值显示8个数值,可以对较大或者很小值和平均值进行合理而经济的测量,被测物可以通过高14毫米,可调光的LED显示屏显示出测量的数据,LED显示屏带有3位数字和符号(电度表为8位数字,频率为4位数字),并且取代了大量的模拟仪器。有2个S0输出可用于控制继电器,可以输出能量脉冲,也可以输出可编程极限的状态。 SINEAXA210-220-230-240多参数电量表系列 是带有系统分析的多功能监控单......

产品描述

SINEAXA210-220-230-240多参数电量表系列表内含有被测参数48个数值,能耗值显示8个数值,可以对较大或者很小值和平均值进行合理而经济的测量,被测物可以通过高14毫米,可调光的LED显示屏显示出测量的数据,LED显示屏带有3位数字和符号(电度表为8位数字,频率为4位数字),并且取代了大量的模拟仪器。有2个S0输出可用于控制继电器,可以输出能量脉冲,也可以输出可编程极限的状态。SINEAXA210-220-230-240多参数电量表系列是带有系统分析的多功能监控单元,适用于控制面板的安装和测量中所有的重要的测量三相和单相系统,由于具有自由可编程电流和电压互感器的系数,也适用于高精度的测量和中压系统。

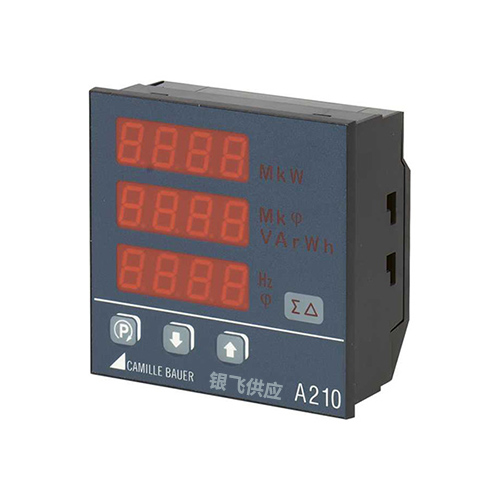

SINEAXA210
  A210 A220 A230s A230
Front dimensions 96 x 96 mm 144 x 144 mm 96 x 96 mm 144 x 144 mm
Connection types Single phase, 3/4 wire balanced, 3/4 wire unbalanced
Inputs L-L: 0 – 500 V, L-N: 0 – 290 V, F: 45 – 65 Hz, I: 0 – 1/5A
Accuracy U, I: 0,5%; P, Q, S, meters: 1% U, I: 0,2%; P, Q, S, meters: 0,5%
Display 14 mm 3 digits + sign 4 digits + sign, programmable
Power supply 100 – 230 V AC/DC or 24 – 60 V AC/DC
Outputs 2 digital outputs as pulse or limit outputs
Measurands 85 266
Energy meters 8 8
Mean values 5 P, Q and S mean values each Various functions
THD No Yes
Harmonic analysis No Up to the 15th harmonic
Voltage unbalance No Yes
Connections Spring clamps or screw clamp terminals
Protection class (front) IP66

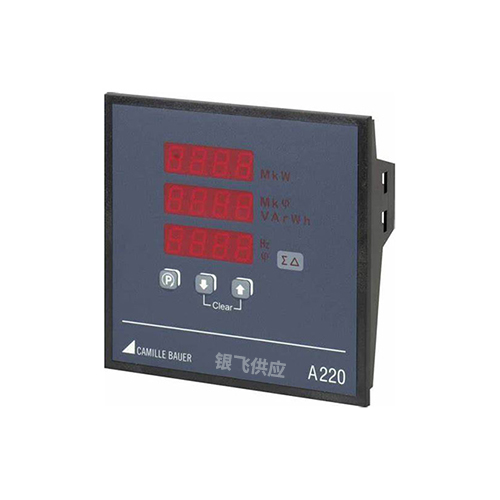

SINEAXA220多参数电量表

SINEAXA210多参数电量表系列产品特点

不需要单独的电源
测量和显示三相电流系统的所有值
显示所有4个象限
63种被测量的高精度(U,I:0,5%)
2个脉冲或跳变点输出(S0)
很小安装深度:46毫米
变压器比例可编程
5个可编程间隔,用于有功,无功和视在功率(平均值)
8个有功和无功电能计数器。所有柜台均以2个关税显示进出能源
电源故障后,所有值,计数器内容,显示的值和已编程的功能均可用
14毫米高的LED显示屏确保了良好的可读性。
尺寸:96 x 96 x 46毫米

SINEAXA210多参数电量表系列扩展模块

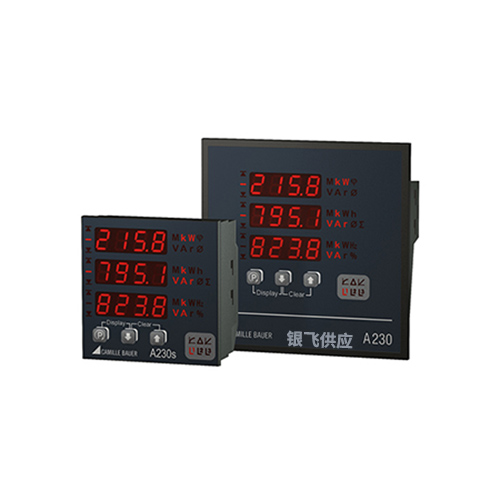

SINEAXA230/230S多参数电量表
扩展模块增加了A210、A220、A230、A230S系列多参数电量表的功能性和灵活性,EMMOD201模块具有RS232/RS485接口,支持与通过MODBUS RTU的控制系统。存储器和数字输入(在高电价和低电价之间切换)进行监控,或平均功率值(负载曲线)的存储完成了功能。A200PLUS软件支持参数设置和读取测量值。EMMOD202有2个电流隔离模拟输出。任何重要输入测量值的4-20或0-20 mA信号,并且可以编程一个反向特点。EMMOD203用户可以通过TCP/IP和HTTP通过MODBUS协议与以太网和互联网世界进行通信。此外,该模块具有扩展内存,支持备份录音长达一年。记录数据有一个精确的时间戳,由一个内部电池给出备份的时间。其他模块为EMMOD204(Profi bus DP),EMMOD205(LON)和EMMOD206(M总线)。只需插入扩展模块即可升级所有模块,无需打开电源监控。
Functionality EMMOD... 201 202 203 204 205
typ A
205
typ E
206
Interface
• RS232/RS485 (Modbus/RTU)
• Ethernet (Modbus/TCP)
• Profibus DP (RS485)
• LON (communication with U160x)
• LON (standard)
• M-Bus
Data logger
• Mean-values ≤ 2   ≤ 14
• Min/max interval values (A230s / A230 only)     ≤ 9
• Time reference via PC time
• Time reference via built-in RTC
Outputs
• Analog outputs 0/4..20 mA   2
• Digital output 125 V DC         1
Digital inputs
• Synchronization pulse for mean-values     1
• Tariff switching HT/LT     1
• Synchronization or HT/LT 1         1 1
Parametrization of the module
• via software A200plus
• via basic device
• via GSD in the control system
• via software A200plus and browser
SINEAXA210-220-230-240多参数电量表系列具有易读性,操作简单以及易于使用的软件,平面设计为您的机柜提供了更多空间;SINEAXA210多参数电量表系列强大的功能节省了工程、安装和文档的成本,保证了安装和运行的安全。由于模块化的可扩展性,您只需为所需的函数付费。设置和测试以确保断电时的安全,高度清晰的LED大显示屏,即使在光线不好的房间,也可以很清楚的读取测试数据。
