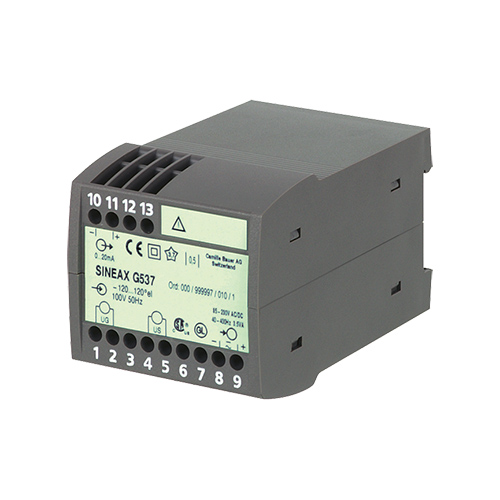

SINEAXG537相角功率变送器

SINEAXG537相角功率变送器 用于将需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求,在设计、生产及测试过程中严格按照ISO9001质量保证标准进行。额定频率:16至800Hz(很小40Hz,较大400Hz测量输入的辅助能量),提供单极性,双极性或零归零输出量的测量输出,采用获取零交叉点之间的距离的测量方法,试验电压:50 Hz,1分钟,5550 V输入与所有其他电......

产品描述

SINEAXG537相角功率变送器用于将需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求,在设计、生产及测试过程中严格按照ISO9001质量保证标准进行。额定频率:16至800Hz(很小40Hz,较大400Hz测量输入的辅助能量),提供单极性,双极性或零归零输出量的测量输出,采用获取零交叉点之间的距离的测量方法,试验电压:50 Hz,1分钟,5550 V输入与所有其他电路以及外表面3250 V,输入与其他3700 V,电源与输出以及外表面490 V,输出与外表面,分别符合EN 61 010-13700。
SINEAXG537相角功率变送器

SINEAXG537相角功率变送器特点

测量输入:正弦波,方波或失真的标称输入电压,具有主导基波
输入电压:10-230V或230-690V,
(很小24V,较大230V,取决于内置电源,辅助能量来自测量输入)
发电机和母线输入电压:10至690 V
标称输入频率:50 Hz
辅助电源:85至230VAC/DC
输入频率响应时间段:4
测量范围极限:±10°至<±180°el
电源:集成的AC-DC电源组,具有宽容范围,可通用
高顶导轨安装壳体
认证:CSA

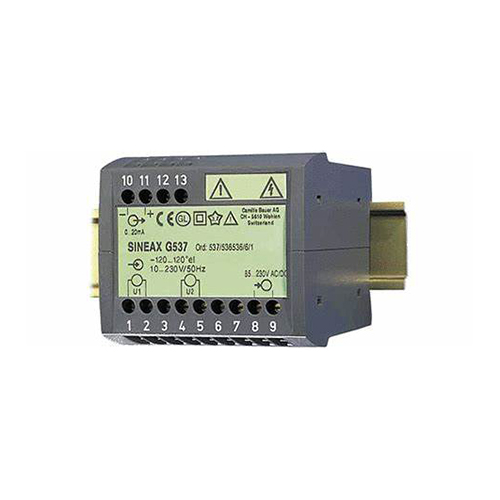

SINEAXG537相角变送器

SINEAXG537相角功率变送器使用说明书参数

工作温度:10至+55℃
储存温度:40-70℃
相对湿度:75%
工作高度:较大2000m
只能在室内使用!
循环次数:三个轴各10次
EN 60 068-2-27:冲击
加速度:3×50 g
6个方向各3个楔块
EN60 068-2-1/-2/-3:冷、干热、湿热
IEC1000-4-2/-3/-4/-5/-6标准
EN55011:电磁兼容性

SINEAXG537相角功率变送器操作说明书规格

Description *Blocking code no-go with blocking code Article No./ Feature
SINEAX G537 Order code 537 - xxxx xxx     537 –
Features, Selection
1. Mechanical design
Housing P13/70 for rail mounting

4
2. Nominal input frequency
50 Hz

1
60 Hz     2
Non-standard [Hz]
≥ 16 to 800 Hz
With power supply from measuring input min. 40 Hz, max. 400 Hz

9
3. Nominal input voltage
Generator and bus bar:
UN = 100 V


A


1
UN = 230 V A   2
Non-standard [V]
≥ 10 to 690 V
With power supply from measuring input min. 24 V, max. 230 V, see feature 6, lines 3 and 4

9
3 phase system: Input voltage = phase to phase voltage
4. Measuring range
– 120 … 0 … 120 °el

1
Non-standard [°el]
Measuring range within – 180 … 0 … + 180 °el, but unambiguous output value up to – 170 … 0 … + 170 °el; measuring span ≥ 20 °el

9
5. Output signal
0 … 20 mA

1
4 … 20 mA     2
Non-standard 0 … 1.00 to 0 … < 20, [mA]
– 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical)
1 … 5 to < (4 … 20) (AA / AE = 1 / 5)

9
0 … 10 V     A
Non-standard 0 … 1.00 to 0 … < 10, [V]
– 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical)
0.2 … 1 to 2 … 10 (AA / AE = 1 / 5)

Z
AA = Output start value, AE = Output end value
6. Power supply
85 … 230 V DC, AC

1
24 … 60 V DC, AC     2
Internal from measuring input (24 … 60 V AC)   A 3
Internal from measuring input (85 … 230 V AC)     4
Connect to the low tension 24 V AC / 24 … 60 V DC     5
7. Response time
4 periods of the input frequency (standard)

1
2 periods of the input frequency     2
8 periods of the input frequency     3
16 periods of the input frequency     4
海运产品特点(原德国劳埃德船级社)
GL型式认证证书:No.12 261-98 HH
环境类别:C
振动:0.7 g
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
