KINAX WT720可编程轴变送器

KINAX WT720可编程轴变送器 特别适用于恶劣环境中的一款非常紧固的绝对位置变送器,由于其独特的电容测量原理,实现了无接触测量轴的角位置,并转化成与被测电流成正比的、与负载无关的直流信号,将信号 进行处理并提供测量值作为下游设备的电输出信号。 可以用在重载工业,比如船舶中的方向舵或螺旋桨位置检测;坚固的外壳也使此装置成为机械工程和车辆制造的理想选择。机械性能高,设计坚固,装配方便; 可以和法兰适配器配合适用,并能......

产品描述

KINAX WT720可编程轴变送器特别适用于恶劣环境中的一款非常紧固的绝对位置变送器,由于其独特的电容测量原理,实现了无接触测量轴的角位置,并转化成与被测电流成正比的、与负载无关的直流信号,将信号进行处理并提供测量值作为下游设备的电输出信号。可以用在重载工业,比如船舶中的方向舵或螺旋桨位置检测;坚固的外壳也使此装置成为机械工程和车辆制造的理想选择。机械性能高,设计坚固,装配方便;可以和法兰适配器配合适用,并能替代KINAXWT707/KINAX WT717可编程角度位置变送器。

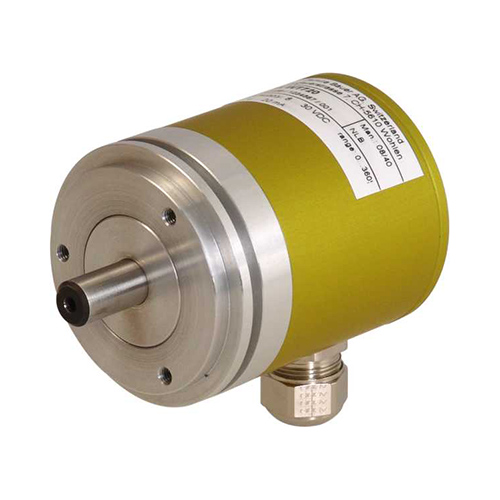

KINAX WT720可编程轴变送器

KINAX WT720可编程轴变送器特点

通过同步量程或量程适配器,各种连接
选项和免费参数化提供高达程度的质量
应用和安装的灵活性。
经久耐用的角位置变送器适用于众多领域
高级别机械和电子安全
电容扫描系统在激活后立刻提供绝对位置
通过一个开关和两个按键可调测量范围和旋转方向
零点位置和很终位置独立可调
输出值得线性和V特性自由可调
没有磨损,低的年度维修费用以及在任何地点可安装
振动和抗冲击
模拟输出信号4...20mA,2线连接
防爆保护符合ATEX和IECEx标准
适用于远洋船舶符合GL标准

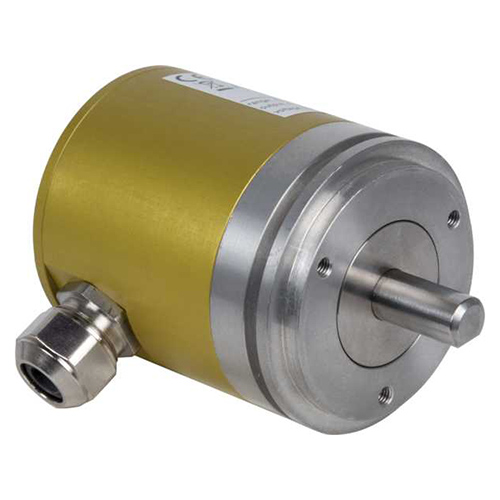

KINAX WT720可编程电容传感器

KINAX WT720可编程轴变送器技术数据

测量范围: 自由可编程在0...360°内
测量输出: 4...20mA,2线连接
供电电源: 12...30V DC(防止极性错误)
输出变量:与负载无关DC电流,与输入角度对应成比例
较大剩余纹波:< 0.3% p.p.
精度: 错误极限≤±0.5%(在参考条件下)
旋转方向: 顺时针或逆时针旋转方向可调
电连接: 旋转式接线端子或插塞接头M12,4极
起动转矩:< 0.03 Nm
 空隙影响:±0.1%
 转动轴直径:10 mm
19mm,带有适配凸缘NLB1019
轴容许静载荷: 较大80N(辐射式的),较大40N(轴向的)
安装位置: 任意
材料: 前面板:铝
后面板:铝阳极氧化
轴:防锈处理,硬化钢
连接: 电缆接头金属或插头金属(M12/4极)
重量: 约重360g,约重900g,带适配凸缘

KINAX WT720可编程轴变送器环境条件及符合标准

气候等级:标准(Non-Ex):温度– 40~+85 °C
防爆保护:温度– 40~+70 °C,相对湿度≤95%,不凝结
外壳保护:IP67符合EN60529标准,IP69k符合EN40050-9标准
抖动:IEC 60 068-2-6, 100 m/s 2 / 10~500 Hz
震动:IEC 60 068-2-27, ≤1000 m/s 2 / 11 ms
电磁适应性:标准适用于抗扰度EN61000-6-2和观察干扰发射EN61000-6-4

KINAX WT720可编程轴变送器规格说明书

Description Blocking code No-go with blocking code Article No./ Feature
KINAX WT720 Order code 720 - xxxx xxxx xx     720 –
1. Version
Standard

1
ATEX EX II 2G Ex ia IIC T4 Gb
II 2D Ex ia IIIC T80°C Db
A   2
ATEX EX II 2D Ex tb IIIC T80°C Db A   3
IECEx Ex ia IIC T4 Gb
Ex ia IIIC T80°C Db
A   4
IECEx Ex tb IIIC T80°C Db A   5
2. Angle area mechanically
Single-Turn (360°)

1
3. Drive shaft
Standard,shaft Ø 10 mm [0.393“]

1
Flange,shaft Ø 19 mm [0.748“]     2
4. Output variable
Current,4...20 mA,two-wire

1
5. Electrical connections
Gland standard

1
Gland with increased strain relief     2
Sensor plug M12   A 3
6. Test protocole
Without protocole

0
Protocole German     D
Protocole English     E
7. Interface
Without a programmable interface

0
8. Direction of rotation
Direction of rotation clockwise

J

0
Direction of rotation counter-clockwise J,G   1
V-characteristic K,G   2
9. Measuring range
Basic configuration (linear,0~360°)

K,G

0
[°angle],0...end value: Switching point:   K 9
V-characteristic [°angle] vmax1: vmin1:
J

Z
vmax2: vmin2:
10. Climatic rating / Marine version
Normal climatic rating (rel. humidity annual average ≤ 90 %)

0
Increased climating rating (rel. humidity annual average ≤ 95 %)     1
Version GL (Germanischer Lloyd)     G
KINAX WT720可编程轴变送器可以通过设备上的按键和DIP开关设置相关的参数,零点、量程和旋转方向的设置都可以单独进行设置,这样对于调试工作提供了便利,如果要求的测量范围在工厂参数化,零点可通过键设置,同时保留定义的量程,若在操作过程中出现误操作,可以对出厂设置进行恢复;变送器的使用说明书含有三种语言,包括德语、英语和法语,以满足不同国家的操作者使用。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
