简介

　　本文解释了如何与被测配电系统连接及如何调整分析仪的设置。

　　检查分析仪设置是否满足被测系统的特征及测试所用附件。这关系到：

　　• 接线配置

　　• 标称频率

　　• 标称电压

　　• 用于电能质量监测和事件检测的极限值

　　• 电压测试导线与电流钳夹的性能

　　要快速验证关键要素，请使用设置 (SETUP) 键和功能键 F3 – 安装向导 (SETUP WIZARD) 进行安装。

　　在启动电源之后，实际设置将会显示在欢迎屏幕上。

　　输出连接

　　分析仪具有4个BNC 输入端口供连接电流钳夹，及5个香蕉输入端口供连接电压。

　　注意：务必使用分析仪自带的或者推荐使用的安全电流钳夹或其他夹具。这些钳夹装备有一个塑料 BNC 连接器。要安全地进行测量，有必要使用绝缘 BNC 连接器。

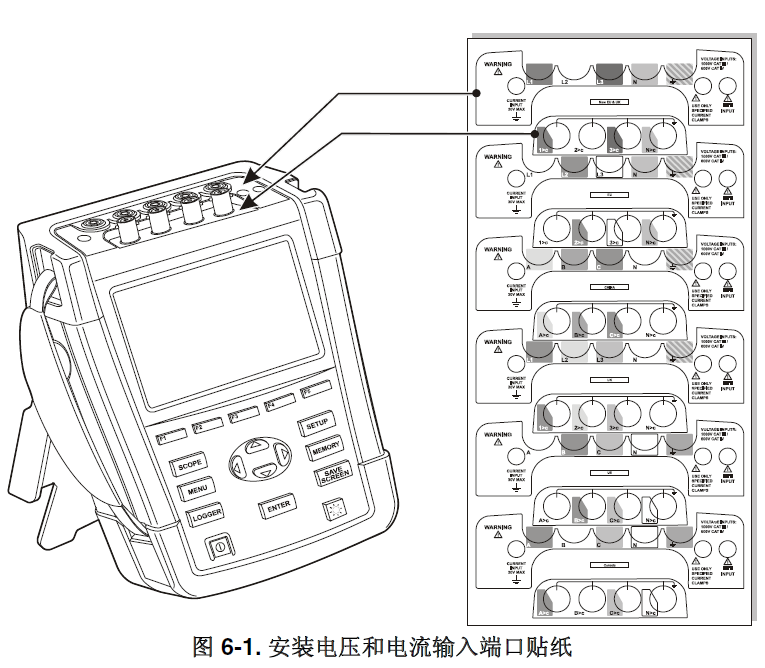

　　分析仪还附带自粘贴纸，分别对应美国、加拿大、欧洲大陆、英国及中国所用的接线色标。请依照您当地的接线规程，按照图 1 至 6 在电流和电源输入端口旁粘贴好贴纸。

　　

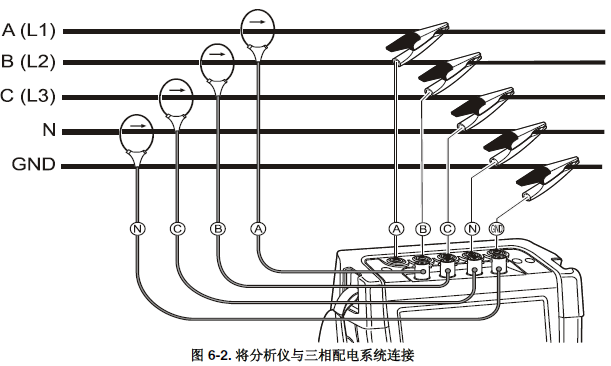

　　如有可能，请在连接之前尽量断开电源系统。始终使用合适的个人防护设备。请勿单独工作并遵照第 1 章“安全须知”中所列警告信息操作。对于三相系统，请依照图 6-2 所示连接。

　　

　　首先将电流钳夹放置在相位 A (L1)、B (L2)、C (L3) 和 N(中性线)的导体上。钳夹上标有箭头，用于指示正确的信号极性。

　　接下来，完成电压连接：先从接地 (Ground) 连接开始，然后依次连接 N、A (L1)、B (L2) 和 C (L3)。要获得正确的测量结果，始终要记住连接地线输入端口。记住要复查连接是否正确。要确保电流钳夹牢固并完全夹钳在导体四周。

　　对于单相测量，请使用电流输入端口 A (L1) 和地线、N(中性线)及相位 A (L1)电压输入端口。

　　A (L1) 是所有测量的基准相位。

　　在开始任何测量之前，先针对您想要测量的电力系统的线路电压、频率及接线配置来设置分析仪。具体信息在第 24 章常规设置中进行了说明。

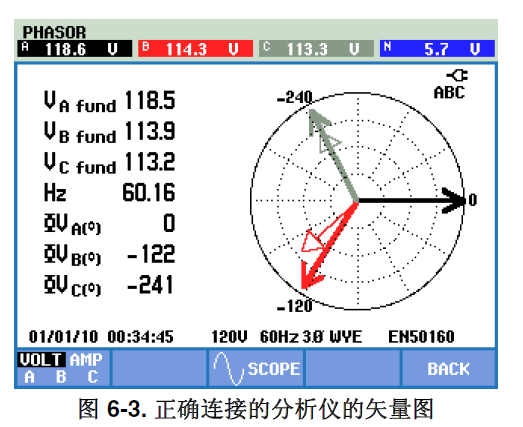

　　示波器波形 (Scope Waveform) 和相量 (Phasor) 显示可用于检查电压导线和电流钳夹是否正确连接。在矢量图中，当依照图 6-3 所示实例按照顺时针方向观察时，相位电压和电流 A (L1)，B (L2) 和 C (L3) 应依次出现。
