多功能接地电阻测试仪如何规范测试
多功能接地电阻测试仪如何规范测试?其实接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。对于多功能接地电阻测试仪如何规范测试,我们较好的还是接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模,是衡量电器接地保护是否可靠的重要指标,对我们的生产生活有着重大的意义。
影响接地电阻的因素很多:接地极的大小(长度、粗细)、形状、数量、埋设深度、周围地理环境(如平地、沟渠、坡地是不同的)、土壤湿度、质地等等。

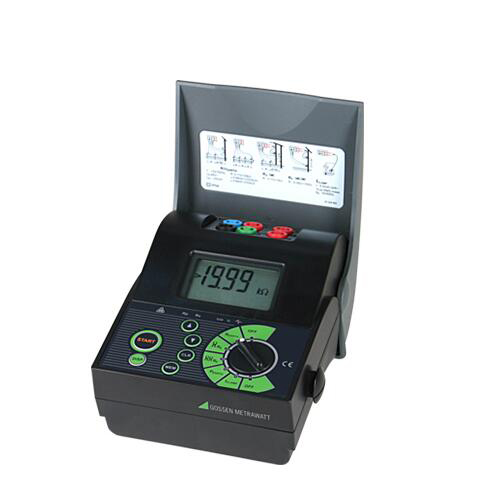

为了保证设备的良好接地,利用仪表对接地电阻进行测量是必不可少的。我们用多功能接地电阻测试仪GEOHM5来进行案例实测。
多功能接地电阻测试仪接线图
土壤导电率

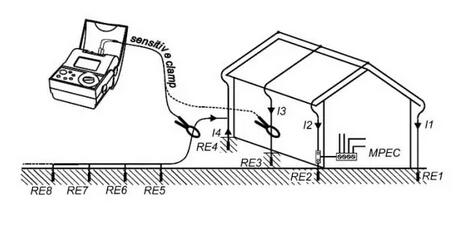

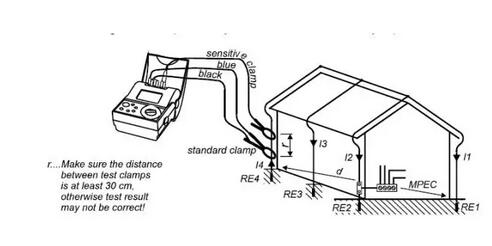

双钳法:
确保两个电流钳之间的距离大于30CM,不然测量的结果不准确。
确保两个电流钳之间的距离大于30CM,不然测量的结果不准确。

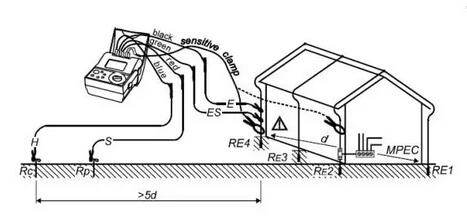

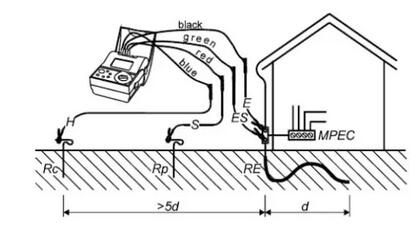

单钳法:
辅助接地电极与被测点的距离大于接地网对角线的距离的五倍。
辅助接地电极与被测点的距离大于接地网对角线的距离的五倍。

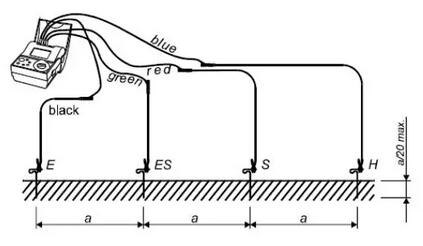

四线法:
辅助测试电极与被测点的距离大于接地电极深度的五倍。
辅助测试电极与被测点的距离大于接地电极深度的五倍。
