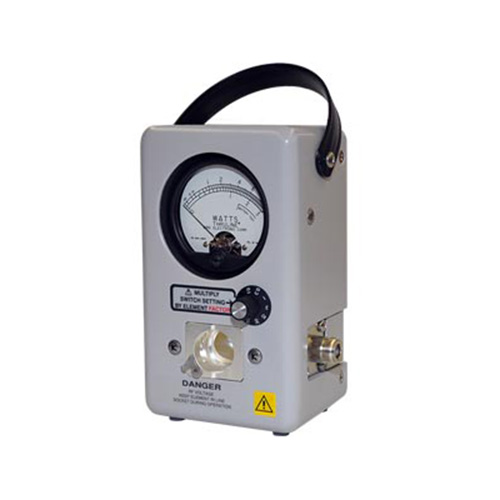

Bird公司Thruline®4410A型多功率射频瓦特计
Bird公司Thruline®4410A型多功率射频瓦特计。Electronic Corporation生产的4410A型多功率射频瓦特计，属于高性能的Directional RF Thruline® Wattmeter系列。该系列包括多个型号（例如4410A、4410A500、4410A530和4412A等）4410A型多功率射频瓦特计，其设计不仅继承了经典型号Model43的核心原理与操作手感，更在精度和动态范围上实现了显著提升，确保读数误差控制在±5%以内。这款高性能仪器配备双刻度盘设计，包括一个0至1的刻度范围以及另一个0至3的刻度范围。当进行功率测量时，读取数值是通过将指针指示值乘以相应的倍数得出，而这个倍数的具体大小则取决于量程开关所设定的位置及插入式元件上明确标识的系数。4410A型瓦特计采用可更换元件设计，单个元件即可覆盖从满量程300毫瓦至1千瓦，乃至2瓦至10千瓦的宽广功率区间。尤为值得一提的是，在大部分元件的工作范围内，只要超过满量程的20%，其测量精度都能维持在±5%的高水平。此外，该瓦特计内部电路系统运行依赖于标准9伏碱性电池供电，确保了便携性和独立工作的能力。
The 4410A RF Wattmeter has the basic principles and “look and feel” of the Model 43 but transforms it into a highly accurate high dynamic range instrument. The meter has two scales, a 0 to 1 scale and a 0 to 3 scale.
Power is read as a multiple of the value indicated by the pointer, the decimal point location depending upon the range switch position and the factor printed on the plug-in element. Power ranges covered by individual elements are 300 mW to 1 KW and 2 W to 10 KW, full scale. For most elements, accuracy is +/-5% anywhere above 20% of full scale. The circuitry operates from a standard 9V alkaline battery.
The 4410A RF Wattmeter has the basic principles and “look and feel” of the Model 43 but transforms it into a highly accurate high dynamic range instrument. The meter has two scales, a 0 to 1 scale and a 0 to 3 scale.
Power is read as a multiple of the value indicated by the pointer, the decimal point location depending upon the range switch position and the factor printed on the plug-in element. Power ranges covered by individual elements are 300 mW to 1 KW and 2 W to 10 KW, full scale. For most elements, accuracy is +/-5% anywhere above 20% of full scale. The circuitry operates from a standard 9V alkaline battery.
Model4410A多功率射频瓦特计主要特性如下：
- 采用温度补偿技术，确保在200千赫兹至1吉赫兹频率范围内，以及300毫瓦至10千瓦功率范围内进行CW（连续波）和FM（调频）功率测量的准确性。
- 使用专有的4410系列宽范围测量元件，以适应多种功率水平的测试需求。
- 具备37分贝的宽动态范围精确测量能力，保证在大跨度功率变化中仍能保持高精度。
- 配备快速更换（QC）连接器，极大简化了在进行关键测量时对适配器的需求，提高了测量效率和便捷性。
Model4410A多功率射频瓦特计使用安全：
- 操作人员严禁在设备带电状态下接触或调整内部组件。
- 禁止在存在射频功率时从传输线中移除RF元件，以防造成人身伤害。
- 强调电源接地必须连续可靠，以防止因接地不当引发严重事故。
- 明确指出只有具备专业资质的技术人员才能进行设备维修服务，避免触电风险。
Model4410A多功率射频瓦特产品规格：
| 产品规格属性 | 描述 |
|---|---|
| 型号编号 | Bird4410A |
| 产品名称 | 多功率瓦特计 |
| 功率范围 | 单个插入式元件可测量100 W、1,000 W 或 10,000 W |
| 频率范围 | 200 kHz 至 1.0 GHz |
| 插入VSWR（电压驻波比） | 使用N型连接器时，至2300 MHz最大值为1.25 |
| 准确度 |
对于FM或CW信号，在选定功率范围的20%以上读数精度为±5%，且在37 dB动态范围内保持此准确度。 例外情况：型号4410-1（200 kHz至535 kHz），精度为±10%；至2.3 GHz的元件，精度为±8% |
| 过载保护 |
可承受至额定满量程的120%（例如：12 W、120 W、1200 W或12,000 W） 无论量程选择开关的位置如何，都不会导致设备损坏或性能下降 |
| 连接器类型 | QC快速更换类型（通常提供的是母N型接口） |
| 电池 | 9V碱性电池 |
| 工作温度 | 环境温度范围：对于4410-1至-8和-10至-14元件，从0°C至50°C（32°F至122°F）进行温度补偿，保证额定精度 |
| 表面处理 | 灰色粉末涂层 |
| 尺寸（H x W x D，含连接器） | 6.88 in x 5.13 in x 3.63 in / 175 mm x 130 mm x 92 mm |
| 重量 | 3 lbs. (1.4 kg) |
