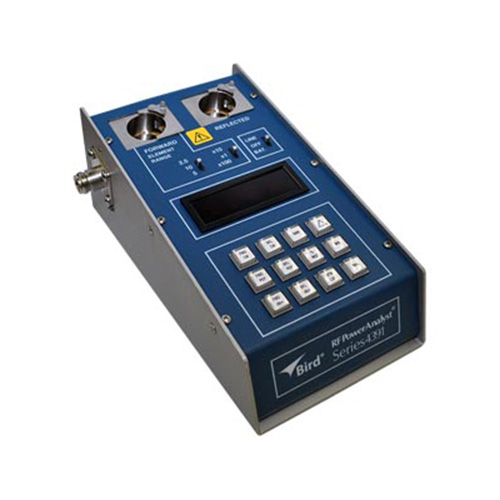

Bird公司Model4391A PEP-双元件射频功率分析仪
Bird公司Model4391A PEP-双元件射频功率分析仪是一款专为航空业和其他射频功率精密测量需求设计的高性能、高可靠性的射频功率分析仪。该仪器在业界赢得了极高的评价，其关键优势在于能在广泛的频率范围内（0.45 MHz至2700 MHz）提供实时且精确的功率检测数据。4391A型PEP-双元件，射频功率分析仪具备独特的功能，即能够在设备运行期间实时监控正向传输和反射回波方向上的峰值脉冲功率、峰值包络功率以及连续波功率参数。这一特性使得它成为航空导航辅助设备的理想选择之一，例如用于测距（DME）、空中交通管制（ATC）系统以及其他依赖于精准射频功率控制的技术领域，如遥测系统、雷达装置以及各类指挥与控制系统等。尤其值得一提的是，使用Bird Model 4391A进行功率测量时无需额外配置衰减器、定向耦合器或参照图表等附加组件，即可直接高效地完成精确的射频功率测定任务，从而简化了测试流程并提高了工作效率。The 4391A, RF Wattmeter monitors Peak Pulse Power, Peak Envelope Power, or CW Power during normal equipment operations in the forward or reflected direction. Designed for air navigational aids DME, ATC and other pulsed RF systems such as telemetry, radar, command and control, etc. They need no attenuators, directional couplers or charts.Frequency: 450 kHz to 1.2 GHz. Power: 100 Mw – 10 kW.Reads forward and reflected CW or FM power in watts or dBm, Peak Envelope Power of SSB/DSB and symmetrical AM in watts.Calculates SWR, return loss in dB and 5 modulation.Shock-resistant keyboard and range switches. RFI protection. Built-in international power supply/charger
Model 4391A型PEP-双元件射频功率分析仪产品特性：
- 频率范围：4391A功率计支持宽广的频率覆盖，从0.45 MHz至2700 MHz，能够满足多种无线电通信和雷达系统的测试需求。
- 功率测量能力：该设备能够监测并测量正向或反射方向上的峰值脉冲功率、峰值包络功率以及连续波（CW）功率，这使得它在对发射机性能进行评估时具有极高的灵活性与实用性。
- 双元件设计：型号为4391APEP-Dual Element的版本，意味着该功率计配备有可以同时检测正向功率和反射功率（SWR/回波损耗）的能力，这对于调整天线系统匹配及确保有效功率传输至关重要。
- 耐用性与可靠性：作为一款坚固耐用的产品，Model 4391A被设计成能够在严苛环境中稳定工作，并保持其精度和一致性。
- 应用场合：广泛应用于航空电子设备的生产和维护中，包括但不限于飞机通信系统、雷达装置以及相关地面支持设备的调试与测试。
- 用户友好：虽然具体的使用手册内容没有在此详述，但根据以往 Bird 公司产品的特点，4391A 功率计通常具备直观的操作界面和详细的功能设置，以方便技术人员进行快速准确的功率测量。
- 计算 SWR、回波损耗（以 dB 为单位）和 5 调制
- 防震键盘和范围开关。射频干扰保护。内置国际电源/充电器
Model 4391A型PEP-双元件射频功率分析仪产品规格：
| 规格项 | 参数 |
|---|---|
| 产品型号 | 4391A |
| 产品名称 | PEP-双元件 射频功率分析仪 |
| 功率范围 | 100 mW 至 10 kW (使用Bird®插件元件) |
| 频率范围 | 450 kHz 至 1.2 GHz |
| 插入VSWR（N连接器） | 1.05 max.至1000 MHz |
| 精度 |
- 功率读数：±5%满量程 CW，±8% PEP - VSWR：±10%读数 - 调制百分比：(CW功率大于1/3满量程) ±5%(0-90%)，±10%(90-100%) |
| 可用过载范围 | 相对于标称值的120%(CW, PEP, SWR和Return Loss) |
| 调制频率 | 25 Hz 至 10,000 Hz (音频) |
| 脉冲参数 |
- 脉冲宽度：0.8 µs (100至2700 MHz) 1.5 µs (26至99 MHz)，15 µs (2至25 MHz) - 重复率：25 PPS，占空比：1 x 10¯4 |
| 连接器类型 | QC型（通常提供Female N接口） |
| 电源 | 100-130/200-260 V，50/60 Hz，6 W |
| 电池寿命 | 8小时（可充电） |
| 采样率 | 每秒2到3次读数 |
| 返回损耗 | ±0.3 dB相对于对应的SWR值 |
| 显示屏 | 3.5位数字，0.3英寸LED闪动显示 |
| 外壳 | 蓝色乙烯基材质，银色阳极氧化侧板 |
| 尺寸 | 9.56 in x 5.22 in x 4.31 in (243 mm x 158 mm x 110 mm) |
| 重量 | 5.75 lbs. (2.6 kg) |
| 元件选择 | 可选2个元素，功率比为10:1（参见兼容设备列表） |
| 注意事项 | 所述精度仅在与其他Bird®产品配合使用时保证。 |
Bird 4391A功率分析仪是一款专业级的精密测试设备，专为应对航空以及其他射频技术领域的复杂功率测量挑战而设计。该仪器凭借其卓越的性能和可靠性，在宽广的频率范围内提供了精确且实时的功率监测能力，涵盖了峰值脉冲功率、峰值包络功率以及连续波功率等多种测量模式。尤其适用于对空中导航辅助系统如测距仪（DME）、空中交通管制（ATC）和其他各类高要求的脉冲射频应用场景，如遥测系统、雷达及指挥控制系统的调试与维护。通过使用这款工具，工程师和维护人员无需额外配置衰减器、定向耦合器等附件即可高效完成精准功率检测，确保了各类射频装置在严苛的工作环境中始终保持符合高标准的性能表现。
文章来源Bird公司，深圳银飞公司有售Bird4391A射频功率分析仪
