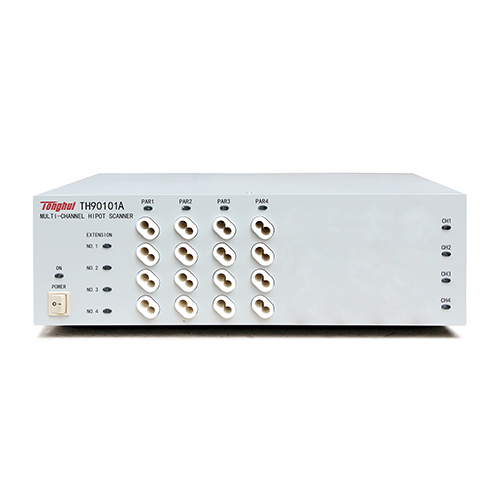

常州同惠TH90101A多通道高压扫描器
同惠TH90101A多通道高压扫描器OCS功能功能
|
简要参数 |
TH9010 |
TH9010A |
|
|
通道数 |
8 |
4 |
|
|
耐压测试 |
输出电压 |
AC: 5kV DC: 6kV |
|
|
输出电流 |
AC:10mA DC: 5mA |
||
|
绝缘测试 |
输出电压 |
0.1kV – 1kV |
|
|
电阻测试范围 |
0.1MΩ—10.0GΩ |
||
|
配套扫描扩展器型号 |
TH90101 |
TH90101A |
|
|
扫描器通道配置 |
4×4 |
||
|
很大通道数 |
128路 |
64路 |
|
| 名称 |
TH9010 |
TH9010A | |
|
单元数 |
8路独立单元 |
4路独立单元 |
|
|
耐压测试 |
|||
|
输出电压 |
AC |
0.10kV - 5.00kV ± 2％ |
|
|
DC |
0.10kV - 6．00kV ± 2％ |
||
|
电流测试范围 |
AC |
0mA - 10．00mA ±（2％读数+ 5个字） |
|
|
DC |
0uA - 5．00mA ±（2％读数+5个字） |
||
|
快速放电功能 |
测试结束后自动放电(DCW) |
||
|
绝缘电阻测试 |
|||
|
输出电压 |
0.10kV - 1 .00kV ± 2％ |
||
|
电阻测试范围 |
0.1MΩ - 10.0GΩ |
||
|
电阻测试精度 |
0.10MΩ - 999MΩ ±10% 1.00GΩ - 10.0GΩ ±20%
1.00GΩ—10.0GΩ ±20%
1.00GΩ—10.0GΩ ±20%
1.00GΩ—10.0GΩ ±20%1 00G 0 1 0．OG 0 ± 20％ |
||
|
放电功能 |
测试结束后自动放电 |
||
|
电弧侦测 |
|||
|
测量范围 |
对应电流 |
1 mA —20mA |
|
|
一般参数 |
|||
|
电压上升时间 |
0.1s - 999.9s |
||
|
测试时间设定(AC/DC) |
0.2s - 999.9s |
||
|
电压下降时间 |
0.1s - 999.9s |
||
|
等待时间( )R） |
0.2s - 999.9s |
||
|
时间精度 |
±（1％+0．1 s） |
||
|
存储器 |
可存储100个测试文件，每个文件很多20个测试步骤 |
||
|
接口 |
|||
|
标配 |
HANDLER, RS232, USB DRV, USB HOST |
||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| DB-25扫描控制电缆(孔对针/1.5m) | TH26072 | ||||
| 高压测试电缆（不带夹子） | TH90013 | ||||
| 高低压连接电缆 | TH90014 | ||||
| 高压测试电缆（带夹子） | TH90017 | ||||
