MICROTEST精密阻抗分析仪6632的无线充电的PCB与FPC的测试

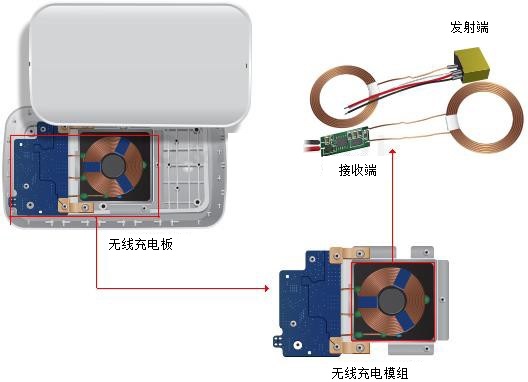

MICROTEST精密阻抗分析仪6632的无线充电的PCB与FPC的测试。无线充电技术利用感应耦合的方式，发射端(充电盘)将能量传输到接收端(手机、耳机，穿戴式电子装置)。感应线圈发送端Tx，发送端的感应线圈因需要提供较大功率，因此电感量设计比接收端大，感应线圈通常采用漆包线绕组而成。感应线圈接收端Rx，FPC/PCB穿戴式电子装置，外观尺寸整体趋势走向微型化，设计无线充电的功能时，通常在穿戴式电子装置设备中之接收端的感应线圈采用FPC制成，因铜箔材料与蚀刻制成不良，导致线圈特性被破坏。
影响无线充电的效率因数有蚀刻时间和Rx与Tx谐振频率远近。蚀刻时间不足可能导致线圈导线之间的距离变宽，此时铜箔上的寄生电容变大。Rx与Tx谐振频率越近，传输的效率越好。可以通过线圈的线径、线圈的匝数、搭载匹配的磁性材料来正确测量无线充电的线圈。
PCB/FPC工厂通常会采用测试开路与短路的方式进行线圈板检测 (利用Dedicated电测机测试阻值)是无法完全掌握无线充电线圈板的电感特性的，因线圈板线路是一条线径绕组成环状形式呈电感特性，自身为短路状态。Dedicated电测机并无法测试内部短路，因此很常见的客诉问题→板厂交货给下游模组厂→常在功能测试阶段被发现线圈不良导致充电功能NG。

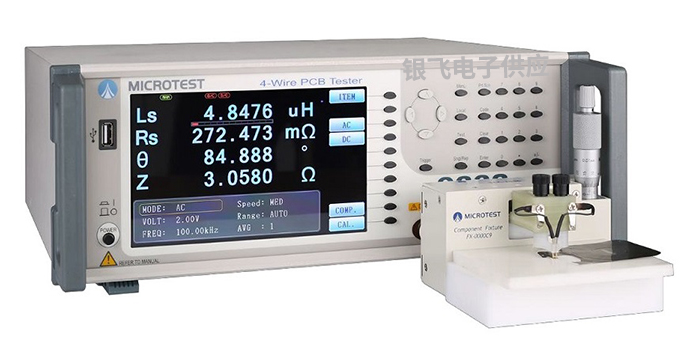

多线圈阻抗测试仪9332是WPC无线充电应用的高达效率测试解决方案，多通道自动测试，可对行板上的多达24个线圈进行测试，借助精密的四线阻抗测量机制，其阻抗测量频带可以高达1MHz，并符合Qi或PMA无线充电协会标准所要求的工作频率。在三个主要组件的电气参数上具有广泛的测量范围为电阻的下限较大为1mΩ，电感的范围为0.1nH至100H，精度为0.1％±1nH，并且电容范围为0.01pF〜1F，精度为0.1％±1pF。还具有用于铜箔蚀刻或银印刷绕组线圈的48点测试，可在一块多行板上测试多达24个线圈，从而在测试效率方面大大优于单通道LCR表。
文章来源于测试仪器

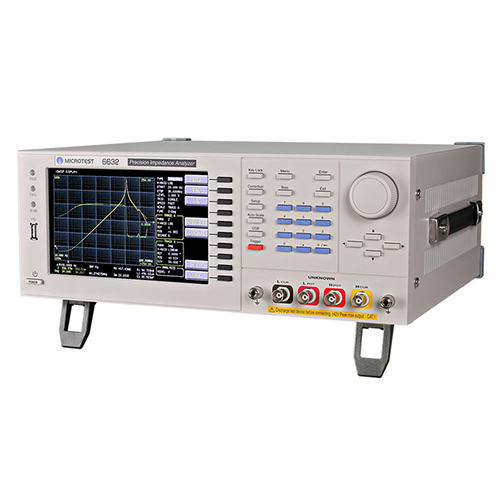

FPC自身为可弯曲特性，在制程中遇到高温导致板子弯曲可能呈现微短不良，导致整体电感阻抗特性偏移；当下游模组厂对板厂提出要求进行『线圈板的电感阻抗测试，采用100%全检时』；通常模组厂提出线圈板的检测规范要求检测下列参数：频率 (Hz)：100k/200k/13.56M(NFC)，参数：Ls/Rs/DCR/Q。多线圈阻抗测试仪9332提供单组测试满足进料检验部门，同时也提供多联板测试模式，符合PCB/FPC厂生产效率。MICROTEST精密阻抗分析仪6632研發部門用来測量無線充電感應線圈FPC，测量参数为SRF / Z / Ls / DCR / Q / Rs for Coilμr' μr'" for for Ferrite materials Equivalent Circuit Analysis DC Bias Current (I sat/ I rms) option 6223，而MICROTEST9332则应运用生產線，利用多线圈阻抗测试仪9332檢測無線充電感應線圈FPC。
