泰克吉时利高精度数字万用表DMM7510高达分辨率1pA

泰克吉时利高精度数字万用表DMM7510高达分辨率1pA。泰克吉时利高精度数字万用表DMM7510提供高达七位半电流测量分辨率,测量范围从1pA~10A, 能以1pA分辨率和0.375nA容限测量1µA睡眠电流。在有些测试中,需要测量设备的休眠功耗,因为一些设备休眠状态下的电流常常在nA级别,很多万用测不出,或者测不准确。这时候大家一般会想到皮安表,其实,现在市面上也有能测量这类小电流的万用表。
DMM7510结合了精密数字万用表、图形触摸屏显示器和高速高分辨率数字化仪的所有优点,创造了行业靠前:图形采样万用表。数字化仪提供DMM7510具有新台阶的信号分析灵活性;5英寸的电容式触摸屏显示,可以方便地观察、交互和探索测量,并具有“收缩和缩放”的简单性。这种高性能和高易用性的结合为您的测试结果提供了无与伦比的洞察力。
使用内置的1毫秒/秒数字化仪捕获波形。捕捉和显示波形和瞬态事件只是变得更容易与DMM7510的电压或电流数字化功能。内置的1毫秒/秒,18位数字化仪使它可以获得波形,而不需要使用一个单独的仪器。数字化功能采用与直流电压和电流功能相同的范围,以提供卓越的动态测量范围。此外,电压数字化功能使用相同的直流电压输入阻抗(10 GΩ 或10米Ω) 显著降低DUT负载的水平。

DMM7510电流测试精度高

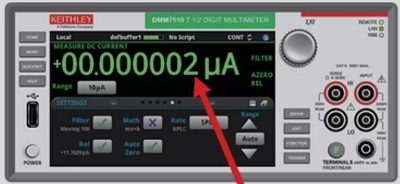

DMM7510高达分辨率1pA

DMM7510分辨率图。泰克吉时利高精度数字万用表DMM7510,提供高达七位半电流测量分辨率,测量范围从 1pA ~ 10A, 能以 1pA 分辨率和 0.375 nA 容限测量1µA睡眠电流。

DMM7510

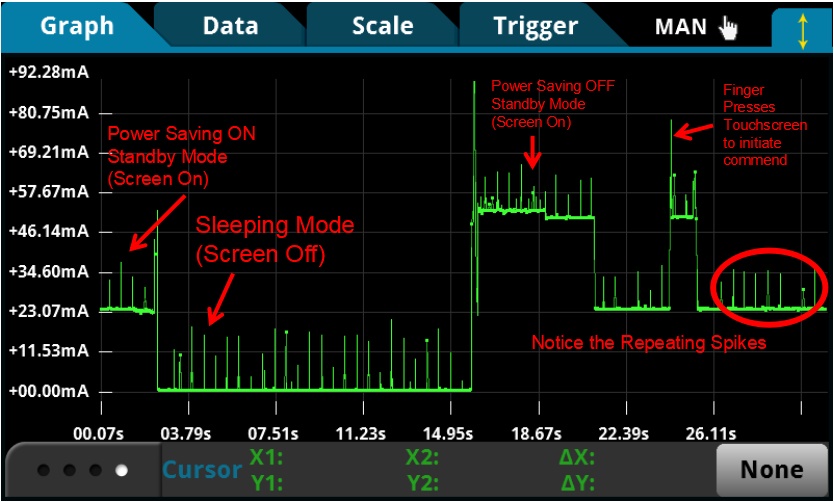

DMM7510在蓝牙耳机不同工作模式下的功耗测试案例

DMM7510兼具高分辨率和高精度,可以检测到及其微弱的电流变化,精确的表征不同工作模式下、消耗电流波形的变化,非常适用于物联网等低功耗设备的耗电检测和分析。

DMM7510电流波形捕捉看到更多细节

吉时利高精度数字万用表DMM7510

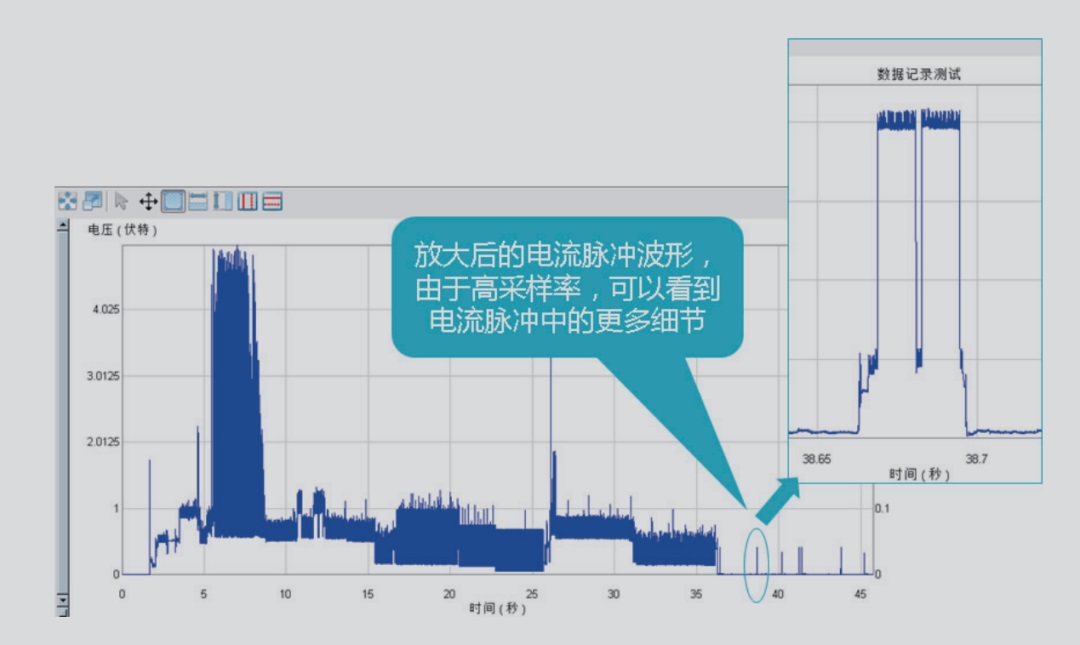

DMM7510电流脉冲放大案例

泰克吉时利高精度数字万用表DMM7510,能高速捕捉电流波形,准确地测量耗电特性。DMM7510提供两种不同的电流测量模式:在万用表模式下使用多 斜 积 分 ADC 时, 很 高 电 流 采 样 率 可 以 达到100,000 次 / 秒;二是用高速 ADC 模式时(四位半分辨率),高达采样率更能达到 1,000,000 次 /秒。通过高速采样能力,用户能将特定的电流脉冲放大,可以看到更多的细节内容,进一步增加电流测试结果的真实可性度。​​​​
准确测量和可视化超低电流消耗水平确定低功耗电池供电产品中微控制器(MCU)等组件的电流消耗以及产品的总电流消耗。此外,分析产品从休眠模式到传输模式的所有工作状态下的电流消耗。DMM7510使用增强精度直流电流功能,可以测量1µ睡眠模式电流,分辨率为1 pA,耐受性为0.375 nA。此外,使用数字化电流功能,DMM7510可以在产品从休眠模式转换到传输模式时捕捉电流波形。

自信地进行要求严格的测量。DMM7510的设计充分利用了Keithley的低电平测量专业知识。低噪声输入级和32位A-to-D转换器等功能允许该仪器提供直流精度,通常仅在计量行业仪表中发现,但价格大约为这些解决方案的一半。DMM7510'100 mV,10Ω, 和10µ当描述当今要求苛刻的电子设计时,量程提供了测量低信号所需的灵敏度。除了一年和两年的精度规范外,自动校准功能还确保了校准周期之间的更高精度。文章来源于测试仪器,如需要咨询请联系下方银飞电子专业工作人员。
