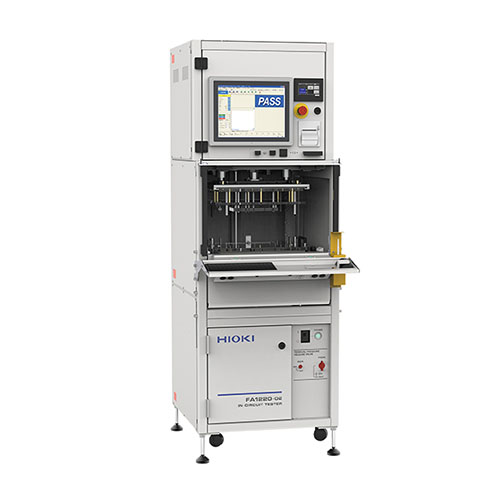

HIOKI日置在线测试机FA1220-02
HIOKI日置在线测试机FA1220-02设计的初衷和研发制造的前提背景：电子设备内部必定安装了已贴装电子元件的电子电路板。其中许多安装在不允许发生故障的重要设备中，例如EV（电动汽车）的ECU（电子控制单元）和工业机器人的电机驱动电路，因此对电子电路板具有高质量和高可靠性的要求。CTC在线测试机是一种通过电气检查来检出贴装的元件是否故障或者元件贴装是否有缺陷，从而保证产品质量的检查设备。近年来，由于元件的小型化和高密度，越来越难以通过外观检查发现问题。因此有必要通过电气检查来保证高度可靠的测试，而导入检查设备则需要设置空间和成本。另外，对快速而准确地检查大量电子电路板的需求不断增长，以Society5.0（日本）和Industry4.0（德国）为代表，未来的生产线也需求全自动智能化。因为市场有需求，客户有要求，所以HIOKI日置在线测试机开发了FA1220，这是一款可集成到客户自有的自动化设备中的，利用高质量和高可靠性测量的灵巧配置型测试模块。
HIOKI日置在线测试机FA1220-02概要
在线测试机是利用电气测试验证贴装线路板是否为良品的测试装置。
HIOKI在线测试机是按国家标准并且可以追溯源的，我们测试出来的结果是完全符合并满足国标的。HIOKI在线测试机坚持以高品质为用户提供高信赖性高精度高稳定性的测试结果。另外，随着近年基板模块化、元件精细化的发展，在外观检查中越来越多地出现以下难以检出的不良。客户也把目光聚焦在可提供安心可靠的实动测试和功能检查等多样测试的在线测试机上。
・元件底下发生的不良（焊锡散落等）
・贴片后的线路板不良（因热导致的断线等）
・元件自身的内部不良（芯片裂缝等）
2、丰富多样的配套：
测试主机、节省空间、在线对应在现场的各种配套组合
3、Flash Programing程序写入：
近年来，闪存单片机的量产使用以及工厂内在线写入的检讨·导入的需求越来越多。
把在线测试机与FlashPrograming程序写入结合在一起，可同时实现品质提升·成本下降·速度提高。
[ ①贴片确认 → ②程序写入 → ③动作测试 ]
→ 在线测试机综合判定
可配套的程序写入设备
4、LED颜色识别·亮度判定
1220装配电源供给单元后，可在一个治具上实现贴片测试和LED测试。
一站完成，不仅仅缩短测试时间，同时汇总的数据也方便测试后进行解析。
5、PAT(Part Average Testing)
为了提高品质管控，在基板测试中导入PAT技术，把RANK判定功能搭配在ICT测试机上。
在脱离测量主数据的偏离值（异常值）上增加RANK判定。
同时，可以根据每个元件的实际，自由设定是否需要RANK判定。
6、测点信息显示（UA1782）
「治具上的异常探针 究竟是测试线路板的哪里呢？」
测试时使用点浏览功能、或离线使用FAIL VIEWER UA1782的话，可以简单定位异常探针的所在以及完成元件搜索。
7、「编程、测试、确认」 贴装基板的电气测试系统
请务必体验新开发的量产测试系统。
「编程」测试数据制作系统 UA1780 测试治具
「测试」在线测试机 1220
「确认」FAIL VIEWER UA1782
在贴装基板的测试中，正确制作测试程序、正确测试对象基板、正确确认不良异常是非常重要的。
