多功能变送器SINEAXCAM可针对特殊需求进行单独编程

多功能变送器SINEAXCAM可针对特殊需求进行单独编程。突出的技术性能,高精度和可靠性——有时仪器有这些仍然是不够的! 如果要为一项测量任务找到一个单独的解决方案,还需要创造力、创新精神和合作伙伴之间的良好合作。 在一个项目中 , Baumeister Bahnstromanlagen依赖瑞士仪器专家Camille Bauer的一种设备的能力,并将其适应工业用户的特殊要求,这是一家中型公司,专门从事电气开关设备的建设,位于奥格斯堡附近的Konigsbrunn,成立于1952年, 已发展成为15kV范围内铁路电力设施的重要供应商,并为能源供应公司和该行业的知名工厂制造商。

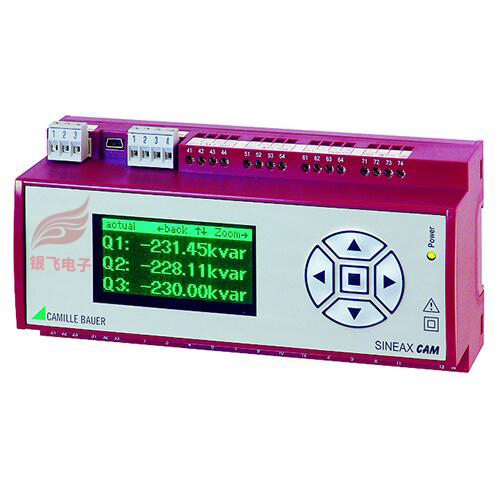

多功能变送器SINEAXCAM
Baumeister Bahnstromanlagen除其他项目外,计划、建造、供应和组装固定装置和集装箱内根据用户规格提供的聚合体负荷试验设施、单母线和双母线的中压开关设备、高达可达4000A的低压主配电系统、高达可达5000A的变压器站、供主要操作人员使用的10/20/30k V变压站、工业和公共交通、保护和警报设施、有无的无功补偿设施、换流站、变电站和开关站、耦合点,德国铁路和公共交通的整流变电站-从一个来源,从规划到关键设施。GossenMetrawatt-Gruppe(GMC-I)的子公司,CamilleBauer 的变送器SINEAXCAM,被Baumeister Bahnstromanlagen Energietechnik GmbH用于特殊应用, 并通过外部软件新编程。高精度的SINEAXCAM是为配电网络或工业工厂的测量而设计的。”其模块化系统以较好方式适应个别应用程序和有关信息的要求 ,正好能够利用这些特性。”GMC的销售工程师Wilfried Hauzenberger说。

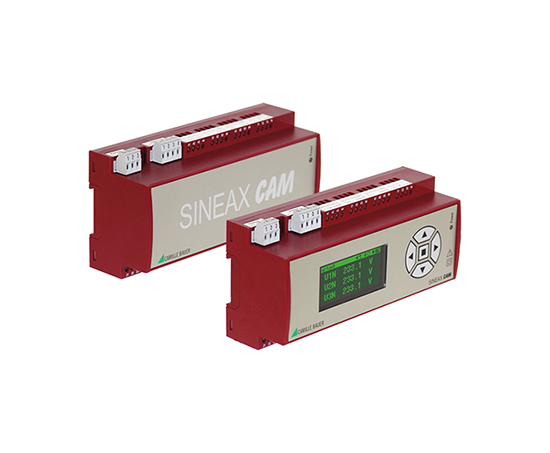

可单独编程的SINEAXCAM
Baumeister Bahnstromanlagen- Energietechnik GmbH收到了一位工业用户的订单,要求在很短的时间内实现现有的聚合测试设施的重建和扩展。Baumeister Bahnstromanlagen的一位高管Jurgen Grader说:”翻新后,测试设施的容量翻了一番。 对待测集料输出功率的高度精确测量是用户的一个重要因素。”例如,如果投资于一个输出为3兆瓦的新总量, 用户想确切地知道承诺的启动行为、负载接受、较大输出和过载能力以及频率稳定性等参数是否得到实际满足, ”Grader 说。这一点特别重要,如果工厂今后必须在其极限工作的话。在测试设施调试之前,对测量系统进行了校准。由custo指定的精度必须满足小于或等于1%的MER。将为今后的日常操作创造一个解决方案, 以测量总共9个输入电流和8个输入电压-分为4个电压和4个电流的中压聚合和4个电压和5个电流的低压聚合或发电机测试设施的转换比率,尽可能少的仪器,并可视化这些测量值(3 个电流、直径电压、总有功功率、总视在功率、cosphi和频率)。

SINEAXCAM多功能变送器使用规格说明

CAM, programmable, Modbus interface, USB CAM
Features, Selection
1. Basic device CAM, for top-hat rail mounting
Without display

1
With graphic display 2
Without display, with Rogowski current inputs (3V power supply)
3
With graphic display and Rogowski current inputs (3V power supply)
4
Without display, with Rogowski current inputs (4.5V power supply)
5
With graphic display and Rogowski current inputs (4.5V power supply)
6
Without display, with Rogowski current inputs (6V power supply)
7
With graphic display and Rogowski current inputs (6V power supply)
8
Without display, with Rogowski current inputs (9V power supply)
9
With graphic display and Rogowski current inputs (9V power supply)
A
2. Input frequency range
45 … 50/60 … 65 Hz

1
10 … 50/60 … 70 Hz 2
10 … 50/60 … 140 Hz 3
3. Power supply
Nominal range 100 … 230 V AC/DC

1
Nominal range 24 … 60 V DC 2
4. I/O module 1 (terminals 41-44)
Not used

0
2 analog outputs, unipolar (0/4…20 mA) 1
2 analog inputs (0/4…20 mA) 2
3 digital outputs or 3 digital inputs 24 V DC 3
2 analog outputs, bipolar ± 20 mA 5
5. I/O module 2 (terminals 51-54)
Not used

0
2 analog outputs, unipolar (0/4…20 mA) 1
2 analog inputs (0/4…20 mA) 2
3 digital outputs or 3 digital inputs 24 V DC 3
2 analog outputs, bipolar ± 20 mA 5
6. I/O module 3 (terminals 61-64)
Not used

0
2 analog outputs, unipolar (0/4…20 mA) 1
2 analog inputs (0/4…20 mA) 2
3 digital outputs or 3 digital inputs 24 V DC 3
2 analog outputs, bipolar ± 20 mA 5
7. I/O module 4 (terminals 71-74)
Not used

0
2 analog outputs, unipolar (0/4…20 mA) 1
2 analog inputs (0/4…20 mA) 2
3 digital outputs or 3 digital inputs 24 V DC 3
2 analog outputs, bipolar ± 20 mA 5
3 digital inputs 125 V DC 6
8. Test certificate
Without

0
Test certificate in German D
Test certificate in English E
9. Option data logger
Without data logger

0
With data logger 1
10. Option lists
Without alarm, event, operator list

0
With alarm, event, operator list 1
11. Bus connection
Without

0
Ethernet, Modbus/TCP-Protocol 1
Ethernet, IEC 61850-Protocol 2
在与用户密切协商下,销售工程师Hauzenberger开发了一种替代以前在测试设施的情况-许多不同的仪器和一个机械转换开关:这些数据应该由SINEAX CAM测量,通过MODBUS转移到重型PC上,并通过软件可视化。 此外,SINEAX CAM的编程方式可以将不同的输入数据显示在设施的一幅图像中。由于灵活的投入领域以及SINEAXCAM的可重编程性,有可能实现这些要求。 由于聚集体具有不同的电压和功率值,从而导致不同的输入数据,因此变送器必须以改变的输出对改变的输入作出反应。在低压电平上, 四个电压(400、450、480V和720V通过80V电压互感器) 和五个电流(400 、 800 、1600、3200、6400A)以1A的变换比到达 , 在中压电平上有四个电压(4.2kV、6.6kV,通过1A电流互感器,在80V电压互感器上有 7.2kV 和 11kV) 和四个电流(100、200、400和800A)。” 我们现在对SINEAX CAM进行编程,使输入的变量根据连接的聚合自动转换为所需的输出变量。该传感器由Baumeister Bahnstromanlagen开发的测量系统参数化,并不断地读取不同电流和电压互感器的变换比。”测量系统将用于重新编程换能器的完整数据集通过接口转发到相同的存储器中,这取决于聚合和要求。尽管连续切换,换能器是非常精确的 。Grader和Hauzenberger 都表示:”市场上没有一种工具能够取得类似的业绩。一个不同的解决方案将放弃切换,并使用几个传感器和显示器。 ”这会损害准确性。连续自动重编程保证了更高的精度 ”Hauzenberger说。
模块化概念允许用户单独适应他们的测量任务:用户可以将不同的功能分配给四个终端组。模拟和数字输入和输出以及110/230V交流高压输入可用于电压监测或同步。此外, CAMPO WER 还配备了USB 和MODBUS 接口,用于连接到PC或更高级别的系统。较好的I/O接口可以单独适应所有应用程序和需求。中性点电流测量,两个继电器输出和一个通用的开关模式电源完成了功能。”我们与我们的用户一起开发了一种成本效益高的解决方案,它以高度的准确性和灵活的使用来区分自己,”相对容易的编程也是Baumeister Bahnstromanlagen- Energietechnik GmbH选择CAM的一个重要因素。Grader:«这使我们能够实现用户自己的要求。”
SINEAX CAM——”CAM”代表控制分析和计量——获得电源的电变量,没有任何间隙。 可编程采集周期和高扫描速率将仪器提前到具有可变测量间隔的输入信号的采集(例如。全波对照),窦性形态改变(例如,相位角控制)或强失真。集成能量计数器测量电源和外部连接设备的值。很小值和较大值正确记录在时间戳中。电流和电压的基本精度为0.1。单独开发的换能器现在提供了可能性。通过单一仪器测量和显示变化的电流、电压和功率值, Garder指出。这确保了所有的值完全一致,并且在任何时候都是可比的。这些值可以图形显示、重新计算和验证。”以前,我们有不同的传感器,这也意味着10千瓦的差异,”Grader说。SINEAXCAM多功能变送器银飞有售。
文章来源于Camillebauer
