FLUKE377FC/378FC非接触式真有效值钳形表使用说明书

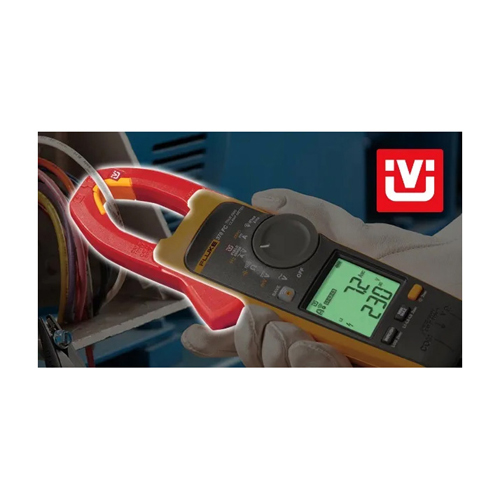

FLUKE377FC/378FC非接触式真有效值钳形表可测量真有效值交流电流和电压、直流电流和电压、浪涌电流、电阻、电容、频率和直流电压(毫伏)。FLUKE 377FC/378FC钳形表通过电容感应技术进行电压测量,可完全实现电流隔离,通过非电流接触测量交流电压,与霍尔效应钳口配合使用可允许同时测量电流,较大程度的减少电压探头的连接,可降低危险并缩短设置时间、电路中断时间或机器停机时间。通过Fluke Connect 应用程序无线连接至智能手机,实现工作单和报告的集成。FLUKE378FC非接触式真有效值钳形表使用电能质量指示器进行非接触式电压测量。
FLUKE 377FC/378FC非接触式真有效值钳形表参数
任意端子和接地点之间的较大电压:1000V
电池型号:2AA IEC LR6碱性
使用时长:200小时
显示屏:双读数
自动关机:20分钟
电气交流电流:夹钳
量程:999.9A
分辨率:0.1A
精度:2%,5位(45Hz 至 66Hz)
波峰因数 (50/60Hz):3@500A;2.5@600A;1.42@1000A;C.F. >2时增加2%
波峰因数 (50/60Hz):3@500A;2.5@600A;1.42@1000A;C.F. >2时增加2%
交流电流:柔性电流钳
量程:2500A
分辨率:1A (2500A);0.1A (999.9A)
精度:3%,5位(5Hz 至 500Hz)
波峰因数 (50/60Hz): 3.0@1100A;2.5@1400A;1.42@2500A;C.F. >2时增加2%
文章来源于FLUKE福禄克
FLUKE 377FC/378FC非接触式真有效值钳形表可以对三相电压和电流测量
1.将 377FC/378FC 钳表连接至Fluke Connect 应用程序
2.激活线对线模式 (L1-L2-L3),然后使用钳表执行三相测量
3.完成 L1-L2-L3测量后,工具会自动计算线对线和线对地测量值并显示在FC应用程序上
4.应用程序上也会显示相位旋转指示器
*此信息仅在应用程序上显示,在钳表上不显示
FLUKE 377FC/378FC非接触式真有效值钳形表数据记录功能
开启 377FC/378FC 并按下Fluke Connect 按钮
在手机或平板电脑上打开Fluke Connect 应用程序
单击 Capture Measurement(捕获测量值),然后选择您想用于记录数据的钳表
选择后,您将开始看到实时测量。单击Fluke Connect 信息图标 以了解更多信息
选择记录间隔和持续时间并开始记录
记录完成后,选择 Stop Log(停止记录)和 Download Data(下载数据),将数据下载到Fluke Connect
*记录间隔在Fluke Connect 应用程序中设置;记录功能不适用于浪涌和线间测量模式。
*记录间隔在Fluke Connect 应用程序中设置;记录功能不适用于浪涌和线间测量模式。
FLUKE 377FC/378FC非接触式真有效值钳形表规格
型号 | 377 | 378 | Fluek377FC | Fluek378FC |
适合Fluke Connect™ 应用程序的 BLE 连接 |
· | · | ||
电能质量指示器 | · | · | ||
相位旋转 | 仅限Fluke Connect 应用程序 | 仅限Fluke Connect 应用程序 | ||
顺序相位:非接触式电压测量 | · | · | · | · |
相间电压计算 | · | · | · | · |
True RMS | · | · | · | · |
记录 | · | · |
Fluke Connect系统可通过智能手机或平板电脑上的应用程序无线连接到本钳表,此程序适用于苹果和安卓移动产品,可从AppleApp Store和Google Play 下载至您的智能设备上。Fluke Connect 使用低功率 802.15.4 无线电技术将FLUKE 377FC/378FC非接触式真有效值钳形表与智能手机或平板电脑上的应用程序实现连接,无线电并不会干扰钳表的测量。测量时,可通过手机或电脑直观的显示出测量值和其他数据,并能与您的团队共享此数据,还可以将收集的测量值和计算值保存到Fluke Connect Cloud,以便以后作比较。
