工业压力控制器 CPC4000

工业压力控制器CPC4000准确度高达0.02% ,控制压力极其稳定,特别适合作为变送器制造的生产工具、压力 测量仪器的校准和维护工具,也可作为各类压力测量仪器校准的工厂/工作标准。CPC4000 提供聚结物过滤器、截断和排放阀等可选污染防护附件,是在石油和天然气工厂使用的理想选择。根据客户要求,我们可以制造完整的移动或静止式测试系统。 CPC4000工业型压力控制器关键参数 压力量程:-0.1~21 MPa 控制速度:10 秒 控制稳定性: 0.005 % FS 准确度可达到......

产品描述

工业压力控制器CPC4000准确度高达0.02%,控制压力极其稳定,特别适合作为变送器制造的生产工具、压力 测量仪器的校准和维护工具,也可作为各类压力测量仪器校准的工厂/工作标准。CPC4000 提供聚结物过滤器、截断和排放阀等可选污染防护附件,是在石油和天然气工厂使用的理想选择。根据客户要求,我们可以制造完整的移动或静止式测试系统。

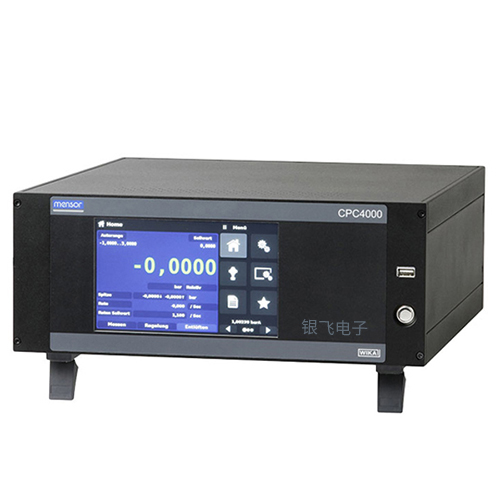

CPC4000

CPC4000工业型压力控制器关键参数

压力量程:-0.1~21 MPa
控制速度:10 秒
控制稳定性:< 0.005 % FS
准确度可达到 0.02 % IS (IntelliScale)
精度:0.008%FS

工业压力控制器CPC4000功能

控制器采用触摸屏和简单直观的菜单导航,很大程度方便用户的使用。另外,还提供多种菜单语言,进一步提高了操作简便性。仪器很多可包含两个内置传感器,每个参考压力传感器的量程可在准许范围内由用户确定。
视具体应用而定,操作人员可在三种设定点方法中选择任意一种:
1.直接通过触摸屏上的键盘输入压力值(设定点)。
2.通过定义固定压力步进值或量程值的百分比,来定义达到所需压力值的步骤。
3.测试序列由用户定义,可编程。

软件:使用 WIKA-CAL 校准软件可轻松进行压力测量仪器的校准,并生成测试证书。另外,也可使用串行命令格式、Mensor 标准、SCPI 或其他可选命令集对仪器进行远程控制。
完整测试和校准系统:根据客户要求,我们可以制造完整的移动或静止式测试系统。本仪器配备一个 IEEE-488.2、RS-232、USB(附带可选USB-WiFi 适配器)接口和一个以太网接口,可与其他仪器进行通信,从而可集成到现有系统中。

工业压力控制器CPC4000技术参数

CPR4000 型参考压力传感器
压力量程 标准 可选
准确度 1) 0.02 % FS 2) 0.02 % IS-50 3)
表压 0~0.035 至 0~21 MPa 0~0.1 至 0~21 MPa
双向 -17~17kPa 至 -0.1~21MPa -0.1~1 至 -0.1~21MPa
绝压 0 ~0.1 至 0 21.1 MPa 绝压 0 ~0.1 至0 ~21.1 MPa 绝压
校准周期 365 天 365 天
可选大气压参考
功能 大气压参考可用于切换压力类型7),即绝压 <=> 表压。对于表压传感器,其测量量程必须从 -0.1 MPa
开始才能进行完整的绝压模拟。
测量量程 552 117.2 kPa 绝压
准确度 1) 读数的 0.02 %
压力单位 38 个,另加 2 个可随意编程单位
1)以包含因子 (k=2) 表示的总测量不确定度定义,其中因子包括仪器的内在性能、参考元件的测量不确定度、长期稳定性、环境所造成的影响、周期性零点调整中超过补偿范围的漂移和温度影响。
2)满量程 = 量程终值 - 量程起始值
3)0.02 % IS-50 准确度:在 满量程的0~50 % 时,准确度是半量程的 0.02 %;在 满量程的50~100 %时 ,准确度是读数的 0.02 %。
4) 压力量程低于0.1 MPa (15 psi)表压或绝压以及145 psi 双向时为180天;365天仅适用于特定量程
5) 对于压力类型模拟,建议使用原装绝压传感器,以便通过零点调节消除零点漂移。

基本仪器
仪器
仪器型号 标准:台式机箱
选件:19 英寸机架安装套件
尺寸 请参见技术图纸
重量 约 12.7 kg,包括所有内部选件
预热时间 约15 分钟
显示屏
屏幕 7.0 英寸彩色LC电阻触摸屏
解析度 4 ...6 位数,取决于量程和单位
连接
压力连接 4个带7/16"- 20 F SAE的端口和1个带1/8" F NPT 的端口 备选:一个带倒勾接头的端口
过滤元件 本仪器在所有压力端口均配备 40 微米过滤器。
压力端口适配接头 标准:无
选件:6 mm管接头,1/4英寸管接头,1/4 英寸内螺纹 NPT 接头,1/8英寸内螺纹NPT 接头或1/8
英寸内螺纹 BSP 接头
容许压力介质 干燥、清洁的空气或氮气(ISO 8573-1:2010 级别 5.5.4 或更高)
接液部件 铝、黄铜、316 和 316L 不锈钢、Bune N、FKM/FPM、PCTFE、PEEK、PTFE、PPS、玻璃填充的环氧树脂、RTV、陶瓷、硅胶、硅脂、尿烷
过压保护 安全减压阀固定到参考压力传感器,并可调整到自定义的测量量程

工业压力控制器CPC4000基本仪器性能

容许压力
供气端口 大约 110 % FS
测量/控制端口 很大 105 % FS
电压
电源 交流 100~110 V/200~240 V,50/60 HZ
功耗 很大 120 VA
容许环境条件
存放温度 0~70 °C
湿度 5~95 % RH(相对湿度,无凝结)
补偿温度范围 15~45 °C
安装位置 水平
控制参数
控制稳定性 小于主量程的 0.005 %
控制模式 慢速、正常、快速和可变
控制时间 10 秒(对50 毫升测试容积压力增加10 % FS)
控制范围 0~100 % FS
很小控制压力 过排气压力0.17kPa,或者0.05 % FS,两者取高位
超调 快速控制模式下 < 0.3 % FS(慢速控制模式下,一般< 0.1 % FS)
测试容积 50~1,000 立方厘米
通信
接口 标准:以太网、IEEE-488、USB、RS-232 可选:WiFi(带有 USB-WiFi 适配接头)
命令集 Mensor、WIKA SCPI、其他可选
响应时间 约 100 毫秒

工业压力控制器 CPC4000认证

标志 描述 国家
CE EU declaration of conformity
■ EMC 指令 6)
EN 61326辐射 (A类1组) 和抗干扰度(工业应用)
■ 低压指令
欧盟

EAT
EAC
■ EMC 指令
■ 低压指令
欧亚经济共同体
  KazInMetr
计量、测量技术
哈萨克斯坦
警告!这是 A 类f辐射设备,设计用于工业环境中。在民用或商用安装等其他环境中,某些条件下可对其他设备产生干扰。此时,操作人员应采取适当措施。

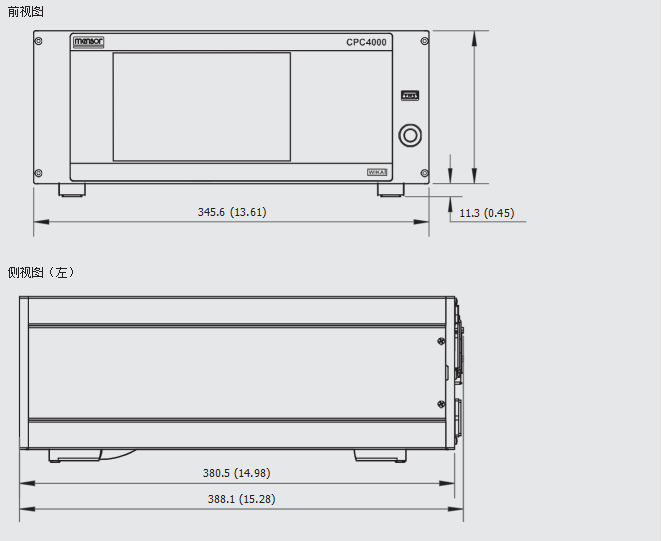

工业压力控制器 CPC4000外观尺寸

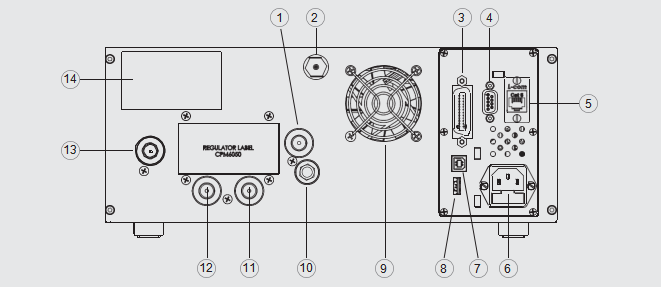

CPC4000电气与压力连接图



1 排气端口(7/16-20 UNF) 8 (主机)维修用 USB 接口
2 大气压参考端口(10-32 UNF) 9 风扇
3 IEEE-488 接口: 10 排气 (ATM)
4 RS-232 接口: 11 参考端口(7/16-20 UNF)
5 以太网端口 12 测量/控制端口(7/16-20 UNF)
6 电 源 13 供气端口(7/16-20 UNF)
7 (仪器)远程通讯用 USB 接口 14 仪器铭牌
深圳银飞公司有售工业压力控制器CPC4000
