CPA8001 压力控制器 飞行数据测试仪
CPA8001压力控制器/飞行数据测试仪的总测量不确定性符合RVSM指令 。准确度和稳定性高。凭借特殊的专利阀门技术，其在大体积时的高度、爬升速率和飞行速度都能实现精确和稳定控制。 模拟性能下降兼容性：CPA8001控制器能接收并解码其它ADTS单元的指令，包括Mensor ADTS 8201控制器。这使得其能模拟老化或陈旧ADTS校准仪的性能下降，无需修改编程。模拟性能下降能节省时间，并维持以设置好的过程和步骤。 CPA8001 (ADTS) 空气测量仪具有卓越的控制性能，其控......
产品描述
CPA8001压力控制器/飞行数据测试仪的总测量不确定性符合RVSM指令。准确度和稳定性高。凭借特殊的专利阀门技术，其在大体积时的高度、爬升速率和飞行速度都能实现精确和稳定控制。
模拟性能下降兼容性：CPA8001控制器能接收并解码其它ADTS单元的指令，包括Mensor ADTS 8201控制器。这使得其能模拟老化或陈旧ADTS校准仪的性能下降，无需修改编程。模拟性能下降能节省时间，并维持以设置好的过程和步骤。
CPA8001 (ADTS) 空气测量仪具有卓越的控制性能，其控制单元可确保以优异的精度和超高控制稳定性快速、协调且无过冲控制压力阀。
CPA8001 (ADTS) 空气测量仪具有卓越的控制性能，其控制单元可确保以优异的精度和超高控制稳定性快速、协调且无过冲控制压力阀。
CPA8001压力控制器/飞行数据测试仪应用
■ 高度及高度变化率校准
■ 空速校准
■ 飞行数据电脑校准
■ 军用、商用、直升飞机
■ 研发实验室
飞行数据控制器CPA8001 (ADTS) 是一款专门为飞行数据科学研发的压力控制器。CPA8001可用于校准高度，爬升速率，速度表，数字传感器或飞行数据计算机。鉴于大气数据
测试仪CPA8001的模块化设计，可以根据客户需求灵活配置。
设计

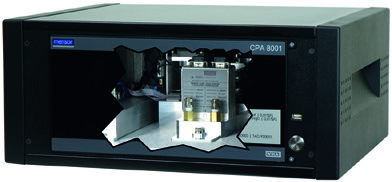

飞行数据测试仪CPA8001可以作为桌面仪器也可以安装到19寸机柜中。该设备拥有两个通道，每个通道里有参考传感器CPR8001。
传感器可以通过拆卸前面版更换，而无需将整个控制器拆开。
功能特性
■ 可通过拆卸面板更换传感器
■ 大尺寸触摸屏，可获取相关必要信息
■ 控制稳定性为量程的0.001 %
■ 准确度高达0.009 % IS-50 (IntelliScale)

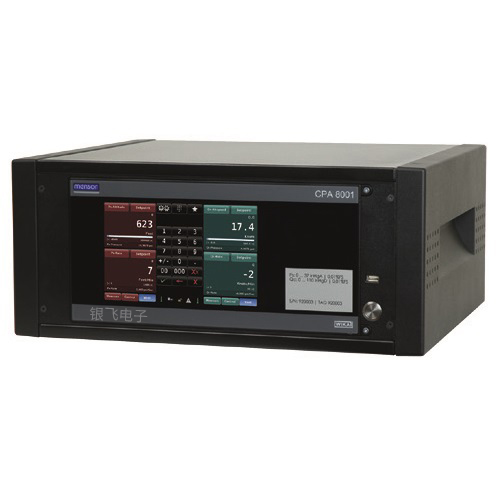

功能：大气数据测试仪CPA8001拥有大且高分辨率的触摸屏。菜单逻辑清晰，界面易操作，很大程度的保证了操作的便捷性。可支持多种语言。在屏幕上可以显示所有必要的参数，例如当前测量值、高度设定点、空速、加速度等（压力单位可选）。客户还可通过设备自行设定测试程序。
用户可通串联接口对控制器进行远程操控。因此，除当前设置外，其他ADTS仪器拥有一系列虚拟操作命令。
完整测试校准系统
可根据客户需求配备移动式或静止式测试系统。该产品可通
过IEEE-488.2、RS-232、USB和以太网端口连接至其他仪器，使相应仪器也集成至当前系统中。
参考压力传感器 - CPR8001型
| Ps-传感器 | |
| 测量范围 |
0 ... 95 kPa（绝压）至0 ... 125.3 kPa（绝压） 0 ... 29.5 inHg至0 ... 37 inHg（0 °C条件下） |
| 准确度 1) | 0.009 % IS-50 2) |
| Pt-传感器 | |
| 测量范围 |
0 ... 135.5 kPa（绝压）至0 ... 372.5 kPa（绝压） 0 ... 40 inHg至0 ... 110 inHg（0 °C条件下） |
| 准确度 |
标配：0.01 % FS 选配：0.01 % IS-50 |
| Qc-传感器 | |
| 测量范围 |
-3.4 ... +10 kPa至-3.4 ... +338.6 kPa（绝压） -1 ... +3 inHg至-1 ... +100 inHg（0 °C条件下） |
| 准确度 | 0.01 % FS |
| 可选气压计基准 | |
| 功能 |
气压计基准可用于切换压力类型3)（绝压<=>表压）。使用表压传感器， 则压力传感器的测量范围的很小值必须为-0.1 MPa，以模拟绝压。 |
| 测量范围 | -55.2 ... +117.2 kPa（绝压） |
| 准确度 | 0.01 %读数 |
| 真空基准传感器 | |
| 测量范围 | 100 ... 1,000 mtorr（绝压） |
| 准确度 | 0.4 %读数 |
| 压力单位 | 38个自带和2个用户自定义单位 |
| 航空单位 |
高度：英尺、英里、米和千米 飞行速度单位：节、mph（英里/小时）、km/h（千米/小时）、m/s（米/秒）和马赫 |
| 集成传感器 |
标配：具体视型号而定，很小为1 选配：额外气压计基准、真空基准传感器 |
1) 该参数由总测量不确定性定义，用包含因子 (k = 2) 表示并纳入以下因素：仪表的固有性能、基准仪表的测量不确定性、长期稳定性、环境条件的影响，以及定期零点调节期间整个补偿范围的漂移和温度影响。
2) 0.009 % IS-50准确度：在0 ... 50 %量程范围内，准确度为0.009 %半量程；在50 ... 100 %量程范围内，准确度为0.009 %读数。
3)对于压力类型模拟，我们建议使用原始的绝压传感器，这样可通过零点调节消除零点漂移。
| 准确度 | ||
| Ps压力范围 |
0.009 % IS-50 0 … 32 inHg绝压 |
0.009 % IS-50 0 … 34 inHg绝压 |
| 高度 |
海 平 面 ±2.5 ft 29,000 ft ±3.4 ft 41,000 ft ±5.7 ft |
海 平 面 ±2.5 ft 29,000 ft ±3.6 ft 41,000 ft ±6 ft |
| 压力 |
32 inHg ±0.0027 inHg 15 inHg ±0.00014 inHg 5 inHg ±0.00014 inHg |
37 inHg ±0.003 inHg 15 inHg ±0.00015 inHg 5 inHg ±0.000115 inHg |
| Qc压力范围 |
0.01 % FS -1 … 32 inHg |
0.01 % FS -1 … 80 inHg |
| 飞行速度 |
250 kn ±0.12 kn 500 kn ±0.05 kn 661 kn ±0.03 kn |
250 kn ±0.31 kn 500 kn ±0.13 kn 661 kn ±0.08 kn 1,000 kn ±0.03 kn |
| CPA8001仪表 | |
| 仪表 | |
| 仪表型号 |
标配：台式机箱 选配：19"机架安装套件，带侧面板 |
| 预热时间 | 约25分钟 |
| 尺寸 | 参见技术图纸 |
| 重量 | 约21 kg（46.31磅） |
| 显示器 | |
| 屏幕 | 9.0" TFT彩色触摸屏 |
| 分辨率 | 4 ... 6位 |
| 输入方式 | 电容式触摸屏 |
| 接口 | |
| 压力接口 | 7/16"- 20 F SAE |
| 压力转接头 | 6 mm SWAGELOK®螺纹管接口，其它样式可按要求提供 |
| 过滤元件 | 所有压力端口均配备20微米的过滤器 |
| 允许压力介质 | 干燥、清洁的空气或氮气 |
| 过压保护 | 安全泄压阀 |
| 容许压力 | |
| 压力源端口（Ps、Pt/Qc） | ~ 110 % FS |
| 测量和控制端口（Ps、Pt/Qc） | 很大105 % FS |
| 供电电压 | |
| 电源 | AC 90 ... 132 V或AC 180 ... 264 V，47 ... 63 Hz |
| 功耗 | 很大100 VA |
| 容许环境条件 | |
| 工作温度 | 15 ... 35 °C (59 ... 95 °F) |
| 储存温度 | 0 ... 70 °C (32 ... 158 °F) |
| 相对湿度 | 35 ... 85 % r. h（无冷凝） |
| 补偿温度范围 | 15 ... 45 °C (32 ... 113 °F) |
| 安装位置 | 水平或稍微倾斜 |
| 控制参数 | |
| 控制稳定性 | < 0.001 % FS |
| 控制时间 | < 25 s；具体时间可通过速率控制更改 |
| 控制范围 | 0 ... 100 % FS |
| 速率控制 | 0 ... 6,000英尺/分钟 |
| 速率控制稳定性 | ±0.8 %设定速率±10英尺/分钟 |
| 外部体积 | 50 ... 1000 ccm / 3 ... 60立方英寸 |
| 通信 | |
| 接口 | RS-232、以太网、IEEE-488.2和USB |
| 指令集 | Mensor和WIKA SCPI |
| 响应时间 | 约100 ms |
CPA8001型的模块化设计
模块化设计可简化维护。其中电子模块和控制器是独立组件，无需维护。若必须维护，所有部件都能拆除并使用新组件轻松更换。
可互换传感器
可互换传感是Mensor校准仪的特殊功能，可确保连续长期运行，无故障停机时间。客户只需拆下需要校准的传感器并使用校准好的传感器替换，3分钟内即可完成，无需中断仪表运行且节省时间和资金。
特殊设计，适合不同应用
控制器预热时间较短，仅为25分钟。此外，其可自动适应测试体积。
长期稳定性和低维护需求
该仪表采用高品质、精密的压力传感器技术，可实现优异的测量精度和长期稳定性。此外，针型阀技术还可实现低噪音、少磨损的压力控制。
远程再认证
CPA8001空气测量仪的前面板包含一个可使用十字螺丝刀打开的铰链门。只需松开旋钮并将其提出槽口，就能拆除双压力 传 感 器 （Ps/Pt 或 Ps/Qc） 。
CPR8001可通过Calibration Sled（可选）远程校准。传感器完成校准后可插回CPA8001恢复运行。
客户可额外订购一组校准好的双压力传感器作为备用，已在现有压力传感器需要校准时立即更换。该特性可确保CPA8001空气测量仪连续运行，消除停机时间。
