精密测量新标杆：ZX8590-10M阻抗分析仪深度解析

在电子元器件研发、生产与质量管控领域，阻抗特性的精准测量是保障产品性能的关键环节。致新精密推出的ZX8590-10M阻抗分析仪，凭借20Hz~10MHz宽频测量范围、0.05%基本测量精度及自动平衡电桥技术等创新设计，成为高频精密测量领域的全能型工具。小编数字电桥将从技术原理、功能特性、行业应用及实操优势等维度，全面解析这款仪器如何突破传统测量瓶颈，为电子产业提供可靠的测试解决方案。



（一）自动平衡电桥技术：从“近似”到“精准”的跨越

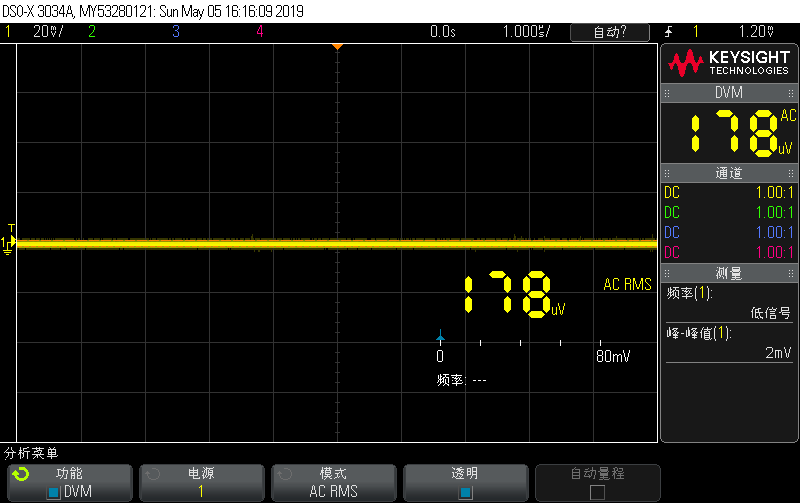

传统低端阻抗测量设备多采用简易运放电路（如图1），其核心缺陷在于虚地点（VirtualGround）随着频率升高逐渐偏离理想状态，导致被测件（DUT）电流无法全部流入标准电阻（Rr），最终引发测量误差。例如，在1MHz频率下测量6.8nF电容时，简易运放电路的虚地端电压峰峰值高达59mV，而ZX8590-10M采用的自动平衡电桥技术通过引入Lpot检零电路、矢量负反馈网络及数字检相技术，将虚地端电压峰峰值压缩至2mV（如图2），误差降低96.6%。这种技术革新从底层电路设计上解决了高频测量的稳定性难题，尤其适用于5MHz以上高频场景的精密测量。

1MHz测量6.8nF电容时虚地端波形对比

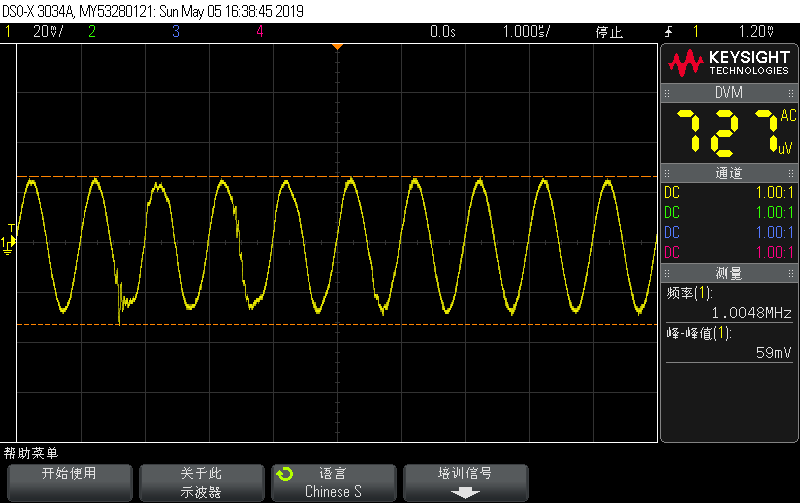

使用简易运放阻抗测量电路1MHz测量6.8nF Lcur （虚地点）实测波形

（二）四端对开尔文测试端：消除接触电阻干扰

在低阻抗测量场景（如毫欧级电阻）中，导线接触电阻与测试线损耗会显著影响测量结果。ZX8590-10M配备四端对开尔文测试端，通过将激励电流端与信号检测端分离，确保测量回路仅包含被测件阻抗，彻底消除引线电阻（通常≤0.01Ω）与接触电阻的干扰。实测数据显示，在测量10mΩ标准电阻时，传统两端法误差达3.2%，而四端对开尔文测试法误差控制在0.08%以内，满足精密元件研发对微欧级测量的严苛需求。

（三）多维度参数测量：从单一阻抗到材料特性

区别于传统LCR表的单一阻抗测量功能，ZX8590-10M支持28种以上电参数测量，涵盖阻抗（Z）、导纳（Y）、电阻（R）、电抗（X）、电导（G）、电纳（B）、电容（C）、电感（L）、品质因数（Q）、损耗因数（D）及相位角（θ）等。此外，仪器内置电导率（σ）与介电常数（ε）运算功能，可直接输出绝缘材料、压电陶瓷等被测物的宏观物理特性参数，无需人工换算，大幅提升材料研究效率。例如，在测量某型号介电陶瓷时，仪器可同步显示其介电常数（ε=3850）与损耗角正切（tanδ=0.002），为元件选型提供直接依据。


（一）宽频覆盖与灵活扫描模式

ZX8590-10M的20Hz~10MHz频率范围覆盖了从工频到射频的主要应用场景：

低频段（20Hz~100kHz）：适用于电源滤波电容、功率电感等元件的阻抗分析；

中高频段（100kHz~5MHz）：满足通信模块、RFID标签天线的谐振特性测试；

高频段（5MHz~10MHz）：支持射频元件、高速PCB板材的介电性能研究。



仪器提供列表扫描（ListScan）与绘图扫描（PlotScan）两种模式：

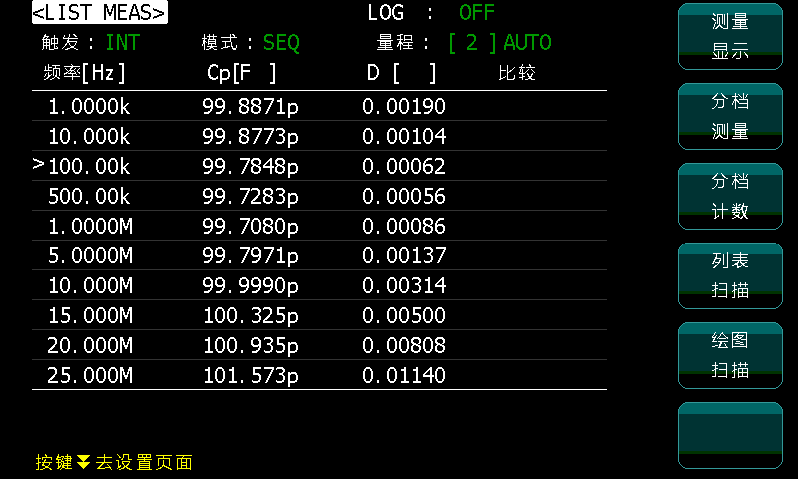

列表扫描：可预设最多1000个频率点，自动生成各频率点的参数列表，适合生产线批量检测；

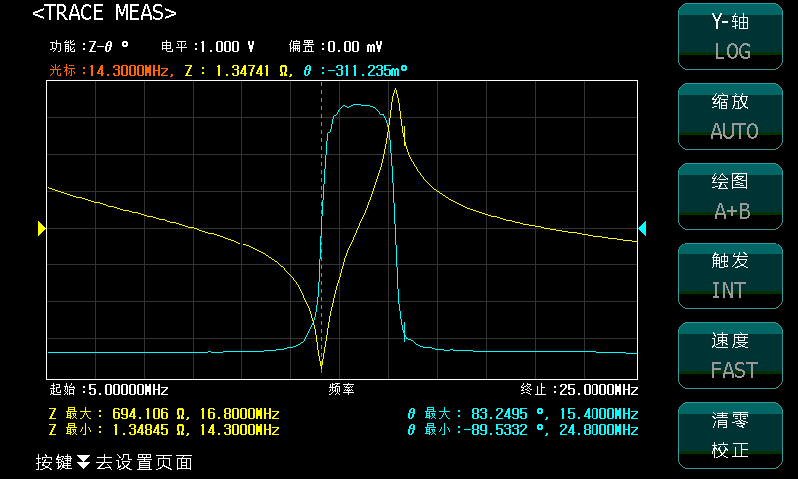

绘图扫描：实时绘制参数-频率曲线（如Z-f、C-f曲线），支持对数/线性坐标切换，便于观察元件谐振峰、阻抗突变等特性。实测显示，完成一次20Hz~10MHz全频段扫描仅需12秒（中速模式），较同类产品效率提升40%。

（二）智能化数据管理与校准体系

多场景校准功能

仪器支持开路/短路/负载校准（OSL校准）及全频清零/点频清零，可消除测试线寄生参数（如分布电容、电感）与环境噪声的影响。在10MHz高频下，校准后测量稳定性提升至±0.1%，满足实验室级溯源要求。

数据存储与导出

内置存储模块可保存100组测试数据及50幅扫描图像，同时支持U盘实时存储。通过USB/GPIB/RS232/LAN等接口，可将数据无缝对接至PC端软件，生成Excel报表或Matlab分析文件，便于研发团队进行大数据建模与趋势分析。

人性化操作界面

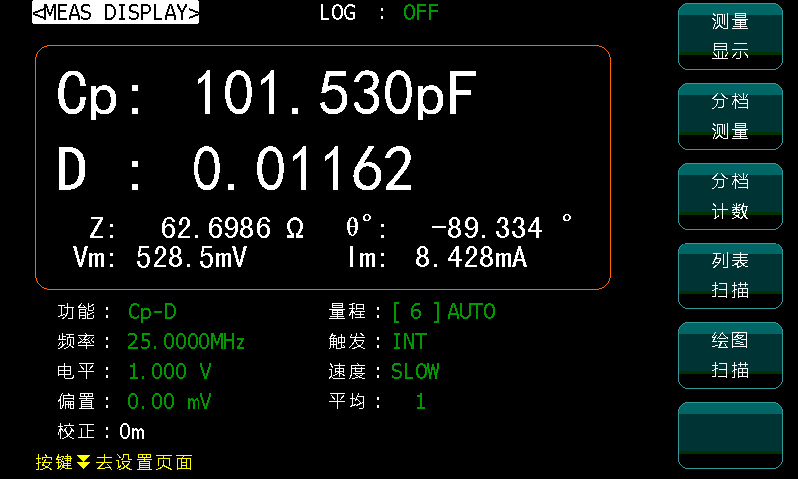

采用中英文双语操作菜单及彩色LCD触控屏，支持图形化参数显示与手势缩放。例如，在绘图扫描模式下，用户可通过手指滑动快速定位感兴趣的频率区间，配合光标测量功能，实时读取任意点的参数值，操作便捷性较传统按键式仪器提升50%以上。

（三）强化防护与兼容性设计

针对工业环境中的潜在风险，ZX8590-10M优化了测试端保护功能：

静电防护：内置ESD保护电路，可承受±8kV接触放电，避免因操作失误损坏内部元件；

残留电荷防护：独特的电容放电检测机制，可自动识别被测件（如电解电容）的残留电压，当检测到电压超过安全阈值（如±5V）时，仪器将拒绝测量并报警，防止充电电容对测量电路的冲击；

接口兼容性：标配Handler接口，可无缝对接自动化测试系统（ATE），满足大规模生产线的集成需求。


（一）电子元件研发与生产

被动元件测试

电感器：可精确测量自谐振频率（SRF）、直流电阻（DCR）及高频阻抗特性。例如，某电感厂商使用ZX8590-10M检测一款50nH射频电感时，准确捕捉到其在8.2MHz处的自谐振点，为优化绕线工艺提供数据支撑；

电容器：支持电解电容的ESR（等效串联电阻）、漏电流及介质损耗测量，在100kHz下可分辨0.01Ω的ESR差异，助力超高频电容的性能优化；

电阻器：针对薄膜电阻、功率电阻等类型，可测量其高频阻抗漂移特性，在5MHz下实现0.1%的阻值测量精度。

半导体与器件测试

变容二极管：配合内置±40V偏置电压源（选配），可扫描其电容-电压（C-V）特性曲线，支持0.1V步进调节，适用于射频调谐电路设计；

压电陶瓷/谐振器：精准测量反谐振频率（如16.8MHz）与机电耦合系数，为传感器、滤波器元件的批量生产提供快速分选方案。

（二）材料科学与新能源领域

介电材料研究：通过测量介电常数（ε）与损耗角正切（tanδ），可评估PCB基板（如FR-4、罗杰斯板材）、绝缘薄膜等材料的高频性能。在5MHz下，仪器对介电常数的分辨率可达0.1，满足5G通信基站用高频板材的研发需求。

电池与储能元件：用于锂离子电池的等效串联阻抗（ESR）测量，可实时监测电池健康状态（SOH）。实测显示，在100Hz低频下，仪器可分辨0.5mΩ的ESR变化，较传统电桥法精度提升10倍，为电池包的一致性筛选提供关键数据。

（三）教育科研与计量校准

高校实验室：在电磁学、微电子学实验中，ZX8590-10M可作为教学工具，帮助学生直观理解阻抗特性与频率的关系。例如，通过绘制RLC串联电路的幅频特性曲线，学生可清晰观察到谐振峰的形成原理。

计量机构：凭借0.05%的基本测量精度及可溯源的校准体系，该仪器可作为二级标准器，用于校准生产车间的LCR表、手持电桥等设备，确保企业内部计量体系的一致性。



指标ZX8590-10M传统高端阻抗分析仪（5MHz级）

频率范围20Hz~10MHz20Hz~5MHz

基本精度0.05%0.1%~0.2%

虚地端电压≤2mV（1MHz）≥50mV（1MHz）

四端对测试标配选配（额外成本30%）

扫描速度12秒（全频段）20秒以上

数据导出USB/GPIB/RS232/LAN仅USB

防护设计静电/残留电荷双重保护仅基础ESD防护

从对比可见，ZX8590-10M在高频精度、功能集成度与操作便捷性上均实现显著突破，而价格仅为进口同类产品的60%~70%，兼具性能与成本优势。


某国内知名被动元件厂商在研发一款高频绕线电感时，面临以下挑战：

传统设备瓶颈：原有5MHz阻抗分析仪在8MHz以上测量时误差超过1.5%，无法准确获取自谐振点后的数据；

产线效率低下：手动校准流程繁琐，单次测量需3分钟以上，难以满足日检5000只元件的需求。

引入ZX8590-10M后：

研发突破：利用10MHz全频段扫描功能，精准定位电感在9.2MHz处的自谐振点，并发现谐振后阻抗曲线异常波动源于绕组寄生电容，通过优化绕制工艺将寄生电容降低15%，最终使产品高频损耗降低8%；

产线提效：通过Handler接口对接自动化测试工装，实现5秒/只的快速分选，配合分档测量（BIN0~BIN9）与NG报警功能，将不良品漏检率从0.3%降至0.05%，年节约成本超200万元。


ZX8590-10M阻抗分析仪的推出，标志着国产测试测量仪器在高频精密领域的技术突围。其核心价值不仅在于参数指标的提升，更在于通过自动平衡电桥技术、智能化校准体系及全产业链适配能力，为电子工程师提供了“从研发到量产”的一站式测量方案。随着5G、新能源等产业对高频元件需求的爆发，这类兼具精度与性价比的国产仪器，正成为打破进口垄断、推动中国电子产业升级的关键力量。

如需获取更多技术资料或申请样机测试，可联系我们深圳市银飞电子科技有限公司，欢迎交流。
