DPO7OE Series Optical Probe Overview See the versatility of our high-speed optical-to-electrical converters (DPO7OE1 and DPO7OE2 Optical Probes) for 200G and 400G PAM4 measurements. Multiple high-speed acquisitions of long pattern …

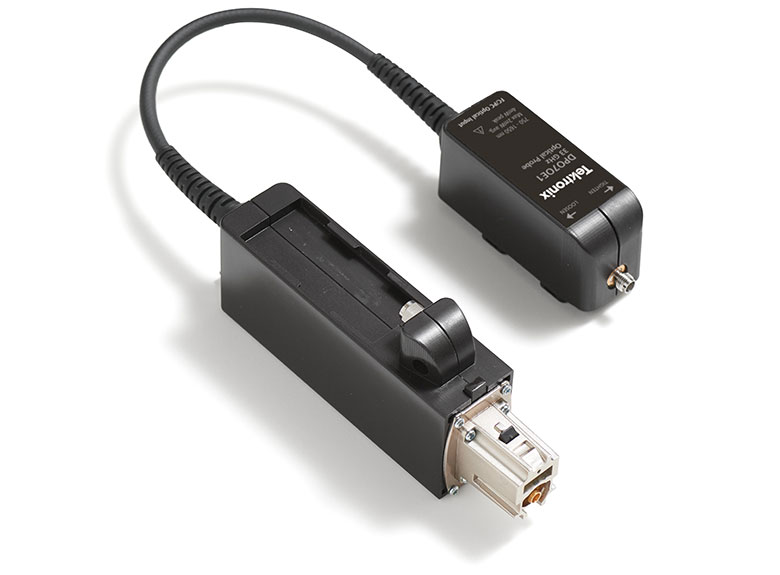

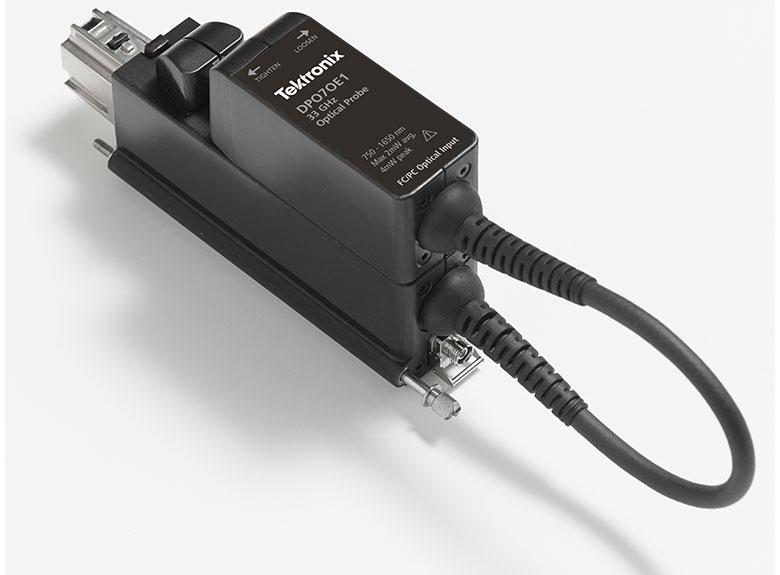

美国泰克Tektronix高带宽光探头

DPO7OE 系列光探头可以作为高速串行数据信号的光基准接收机 (ORR)（使用可选的 Bessel-Thomson ORR 滤波器），也可以作为传统光电转换器，用于光带宽光信号采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。连接到 TekConnect 通道，实现高达 33 GHz 的电带宽。在连接到 ATI 通道时，DPO7OE1 提供达 42 GHz 电响应，DPO7OE2 提供达 59 GHz 电带宽响应。

TEKTRONIX高带宽光探头 DPO7OE2 DPO7OE1功能及优势

• 精确的光基准接收机 (ORR) 滤波器，支持 25GBd、26GBd、28GBd 和 53GBd 光网络标准，保证的测量精度和相关度

• 多功能设计在多条通道上提供了高达 59GHz 的 Bessel-Thompson ORR 规定带宽或未滤波响应

• 宽波长，FC/PC 或 FC/APC 连接器选项

• 高灵敏度和低噪声，为高速信号分析提供了的 SNR

• 深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和错误检测/隔离

• 兼容 ATI 和 TekConnect® 通道，实现较大的性能或通道密度

泰克科技光探头应用

• 数据中心网络设备设计验证

• 研究 – 表征基于激光器的测速系统（如 PDV、BLR）及其他光现象

• 使用实时示波器独有的调试功能对光接口系统进行调试

美国泰克Tektronix高带宽光探头

光基准接收机性能
实现光基准接收机 (ORR) 响应要求充足的仪器带宽，确保超过数据速率时实现平滑的频率滚降特点。在设计数据中心网络设备时，一般会使用四阶 (BT4) 频响的 ORR。对 NRZ(PAM2)，基准接收机的 −3dB 电带宽设置成频率是光符号速率的 75%，其带宽极限保护频段设置成频率为光符号速率的 150%。对 28GBd 光信号使用这些值可以得到下面的频响要求：

对PAM4信号，要调低 BT4 滤波器。电带宽设置成与符号速率的 50% 对应的频率。DPO7OE 系列中还提供了 ORRBT4 滤波，支持 PAM4 标准中的各种重要符号速率，如 53.152GBd 和 26.5625GBd。
通过在高带宽 ATI 通道上采集信号，可在该通道的通带中保持线性相位。这使得可在 DPO7OE1 上启用波特率高达 28Gbd 的真正光学基准接收机 (ORR) 质量滤波器，DPO7OE2 需要高达 42GHz 的受控电气响应，和高达 53GBps 的 PAM4 波特率。下图显示了 DPO77002SX 实时示波器上的 DPO7OE1 的典型频响。

DPO7OE1 光探头和 DPO70000SX ATI 通道的四阶 Bessel-Thompson 频响

由于示波器的系统软件使用光探头和示波器通道独有的 S 参数计算 BT4 滤波器，所以使用 DPO7OE 系列 DPO70000SX 示波器可以实现平滑受控的系统响应。当前大多数实时示波器在额定通道带宽或以上的滚降特点都相当陡（如“砖墙”）。这种响应限制了复现真正 BT4 响应的能力，后者的滚降特点要平滑得多。在不具备真正 BT4 响应的情况下，信号的眼图张开程度会下降，给测量精度带来不利影响。

光学信号分析
DPO7OE 系列光探头可以使用泰克行业的 DPOJET 抖动和眼图分析与 PAM4 分析软件，深入分析 PAM4-O 和 PAM2 (NRZ) 信令。
DPOJET 支持传统光测量。这些测量包括消光比、眼高、眼低、眼图交点和光调制幅度。

业界的 PAM4 信令分析
PAM4-O 软件支持分析 PAM4 光信号，支持时钟恢复、误码检测及 IEEE 和 OIF-CEI 特定标准测量，如 TDECQ。
PAM4 分析软件，包括眼图和测量结果实例

DPO7OE通用配置

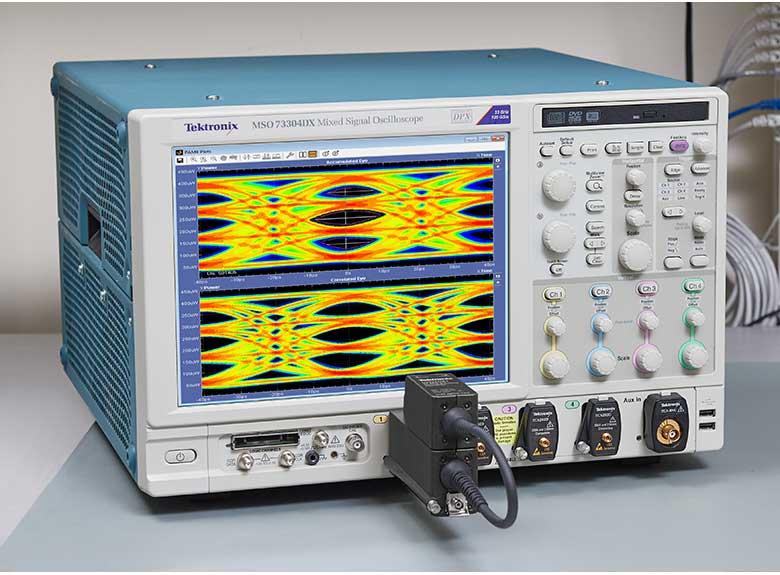

DPO7OE 系列采用通用设计，既兼容 DPO70000SX 示波器的 ATI 通道，也兼容使用 TekConnect 接口的通道。这种通用性特点使得 DPO7OE 系列光探头适合用于所有 DPO70000SX、MSO/DPO70000DX 和 MSO/DPO70000C 系列示波器。

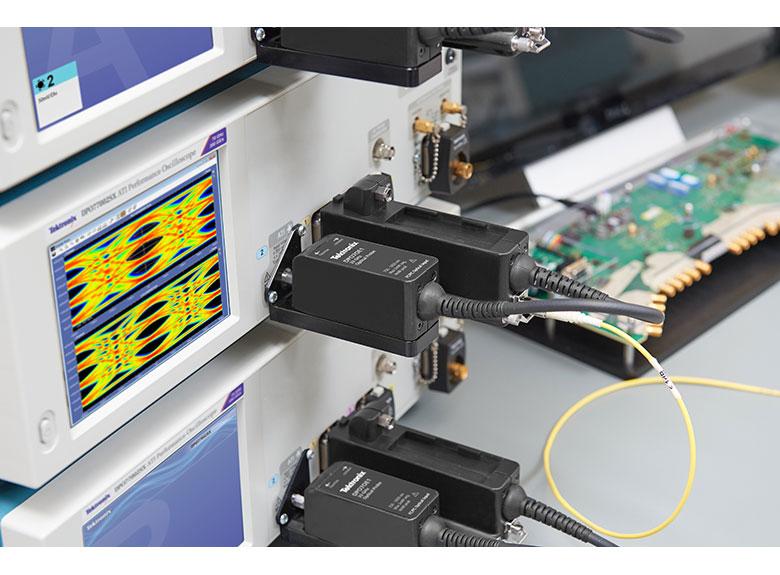

光基准接收机，在 DPO70000SX 示波器 ATI 通道上具有高达 59 GHz 的受控响应
DPO70000SX 示波器支持很多 4 个光输入及 33 GHz 较大带宽

标称特点
电带宽 (-3 dB) 1
DPO7OE1：33 GHz
DPO7OE2：59 GHz
四阶 Bessel Thomson 滤波器2
用户指定
耦合
直流
波长范围（选项 FC/PC）
DPO7OE1：750 nm ~ 1650 nm
DPO7OE1：850 nm、1310 nm、1550 nm（校准后）3
DPO7OE2：1200 nm ~ 1650 nm
DPO7OE2：1310 nm、1550 nm (校准后)3
波长范围（选项 FC/APC）
1310 nm、1550 nm（校准后）3
DPO7OE1: 1260 nm ~ 1650 nm
DPO7OE2: 1200 nm ~ 1650 nm

光连接器类型
选项 FC/PC
FC/PC (FC 由可更换的 JAE 连接器确定)
选项 FC/APC
FC/APC
输入光纤纤芯直径（较大值）

示波器接口

ATI（1.85 mm RF 连接器）, TekConnect
1与 DSP 配合使用。
2滤波器为标准光基准接收机，对 DPO7OE1 的电带宽 < 22 GHz，对 DPO7OE2 的电带宽为 29.5 GHz。
3在运行用户校准程序后，DPO7OE 系列在自定义波长上支持校准后的幅度响应。

光特点
上升时间 (10% ~ 90%)1
DPO7OE1：10.2 ps，典型值
DPO7OE2：7.5 ps，典型值
较大输入功率（线性响应）
DPO7OE1：4 mW，典型值
DPO7OE2：2 mW，典型值
较大非破坏性输入信号
DPO7OE1：8 mW，典型值
DPO7OE2：4 mW，典型值
输入回波损耗
DPO7OE1：>19 dB，典型值
DPO7OE2：>27 dB，典型值
异常
3% 峰峰值（仅适用于 ORR 滤波器），典型值
输出零（暗电平）（针对 > 25 GHz 带宽的滤波器）
±（10 µW + 4% * | 垂直偏置 |），1310 nm 和 1550 nm
± (12 µW ± 4% * | 垂直偏置 |)，850 nm（仅限 DPO7OE1）
与偏振相关
DPO70E1（1310 nm 和 1550 nm 输入）：较大值 ±0.3 dB
DPO70E2（1310 nm 和 1550 nm 输入）：较大值 ±0.2 dB
直流垂直精度
±（25 μW+ [（0.04 + 连接器不确定度） * [（垂直读数） - （垂直偏置）]]），典型值
DPO70E1：光噪声，RMS
850 nm

1310 nm

1550 nm

DPO70E2：光噪声，RMS
1310 nm

1550 nm

1在 ATI 通道上从平坦到较大滤波器。

兼容的泰克示波器有DPO70000SX, DSA/DPO70000D, MSO/DPO70000DX, MSO/DSA/DPO70000C

温度
温度
工作状态：10 °C ~ +40 °C
非工作状态：-22 °C ~ +60 °C
