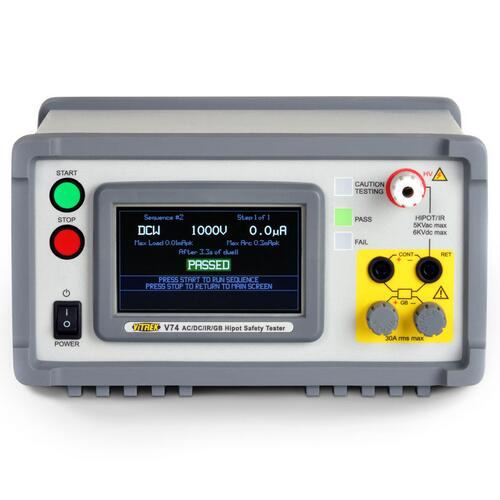

美国VITREK V74D是一款高精度高压表，AC/DC/IR/GB Hipot测试仪。此型号多用于飞机行业客户，
银飞公司有售。
美国VITREK V74D具5功能合一功能， AC/DC 高压绝缘， 绝缘电阻， 接地结合， 低阻抗，有连续性的5KVAC/DC/IR和30A GB电气安全测试仪。V74D
耐压测试仪彩色LCD触摸和DSP高速技术，彩色大触摸屏具有很高的解析度，可同时显示被测电压的AC/DC内容，而且能在数据记录模式下绘图显示几秒甚至几天内的读数。加上紧凑坚固的V7X成为性价比的标准。V7X是无与伦比的。紧凑、耐用的台式高性能高压基准分压器。
性能优于传统高压基准分压器
电气安全测试将永不相同，通过CE安全标志认证于EN61010，在美国制造以满足苛刻的UL，CSA，TUV和IEC Hipot要求--V7X提供无与伦比的速度，准确性，用户安全性和可靠性。 2年校正间隔，免费风扇设计。为确保高的测量精度，4700型每秒抽取40，000多个样点，然后对这些样点进行过滤、再抽样、缩放和偏移校正，以提供高达每秒60个强化读数 - 以上所有过程都采用了“无误差”数学算法。True RMS交流电读数能被正确读出，而DC测量则提供非常稳定的超快速处理。除此以外，4700型可提供低至0.01 Hz的VLF AC读数，以及波动、峰间、波峰因数和基频测量。
从六款低成本型号中选择，可提供5KV的交流和直流耐压测试，100纳安级的漏电流测量，450GΩ的绝缘电阻，30安培的接地连接以及内置开关。 将所有这些与USB，RS232和数字I/O接口相结合，再加上2年保修。
新型Vitrek 4700型精密高压表提供高的测量精度，其彩色触摸屏非常简单易用。Vitrek采用DSP技术，能提供出色的AC与DC电压精度/稳定性和解析度。4700型采用了紧凑耐用的台式外壳，具有很高的便携性，可提供即时、直接的高压测量，其性能优于传统高压基准分压器，但又与专业的高压分压器不同。 直接测量或HV-SMARTPROBE™
Vitrek的4700型可直接精密测量峰值高达15KV的电压，开箱即用，无外部探头。对于90%的耐压测试器和其他高压源而言，已经足够；但是，如需扩大高压测量范围，只需增加一个或多个可选用的35KV、70KV和100KV HV-SmartProbes™。Vitrek HV-SmartProbes™可在插入4700型后下载得到的自身校准数据并存储，从而得到高精准的校准后读数，而且使任何Vitrek HV-SmartProbe™都能与任何美国VITREK V74D耐压测试仪配合使用。
完全自我内部验证与输出电流准确度。HV-SmartProbe’s™特有的超低TC衰减器设计移除了电压系数加法器的使用，同时，其降低电容结构技术提高了AC性能。除直接输入端子外，4700型还有两个探头输入 - 一个用于扩大测量范围的探头或两个进行高压差分测量的探头。美国VITREK V74D耐压测试仪符合UL， CSA， IEC等安规测试需求。
测量完整性是我们的低要求
无论是制造高压医疗成像设备的生产线、进行突破性研究的国家级实验室，或是认证测试设备的校准实验室，都必须仔细挑选工具。在高压测试自动化方面，4700型内置的以太网端口、高速串行通信端口或可用的GPIB，可实现高压测试要求的自动化。4700型可完全编程，因此可以自行选择测量模式和频宽，然后根据需要的频率读取读数。美国VITREK V74D耐压测试仪型标有USB打印机端口，以获取读数和打印高压图，从而可以记录下标准耐压测试中的骤降或过冲。
参数性能
5功能合一：美国VITREK V74D耐压测试仪AC/DC 高压绝缘， 绝缘电阻， 接地结合， 低阻抗
高达10kV RMS DC的精准高压测量；35kV、70kV和100kV高压可用 - SmartProbes™
校准耐压测试器、高压电源和绝缘测试器
基本精度 - 直流电0.03% ，RMS交流电真值0.1%
彩色触摸屏 - 便于测量的选择和显示
过标准以太网、串行端口、USB打印机端口及可选GPIB连接电脑
标模式存储300个读数，以记录高压源漂移、斜升时间、过冲和电压骤降
双输入提供差分电压或相间电压测量
多重绝缘电阻模式(Multi Mode IR)有固定或上升穿越模式(Steady or Rising Pass Mode)
高速DSP每秒提供多达60个过滤后的读数
测试记录存取高达999个步骤与60个测试程序
0.01Hz至600Hz的True RMS交流电测量 - 涵盖从VLF至航空频率
交流噪声抑制78dB - 稳固不变的6位DC量测
可选的锂离子电池组一次充电可工作11小时
EN61010认证标志
4.3" 彩色触控显示 – 使用接口易于直觉使用
小型重量轻且坚固耐用
100 nano Amp 漏电流分辨率
连续可变绝缘电阻20-5，000V
每日预程控确认测试为选配PVD测试负载
150μS 安全自动断电
倾斜放电功能
可选择的ARC 侦测
AC Hipot 交流高压绝缘
输出电压：10 to 5000V 50 or 60 Hz，准确度: 设定值的1.4%+0.1%满刻度， 空载至满载。分辨率: 1V 在所有等级。较大负载电流: 20mArms
漏电流 ：很小/较大限制在dwell of none， 或高达 20mArms。准确度: 读值的1.5%+5uA，分辨率: 1uA
DC Hipot 直流高压绝缘
输出电压：20 to 5000V 测试电压，准确度: 设定值的1.4% +0.1%满刻度， 空载至满载。较大负载电流: 10mA。分辨率: 1V 在所有等级
漏电流 ：准确度: 1.5%+1uA，分辨率: 0.1uA
IR - Insulation Resistance 绝缘电阻
测试电压 ：20 to 5000VDC
准确度: 5%+5V空载至满载
分辨率: 1V在所有等级
较大充电电流: 5mA 自动
较大电容负载: 2uF
较大电阻 IR: 450Gigohm (90MΩ每伏)
很小 IR: 150KΩ
准确度: 2%(读值 <较大IR的5%)， 5%(<较大IR的15%)， 10%(<较大IR的30%)， 20%(高于较大IR的30%)
较大分辨率: 值的0.1%
很小/较大限制: 定义每个步骤，较大值可能设为无
测试完成 ：停止于时间: 决定于很后读取点
停止于通过: 任何在限制内的读值皆通过测试
停止于失败: 任何超过限制的读值皆不通过测试
停止于固定状态: 任何在固定或上升状态限制内的读值皆通过测试
Low Resistance 低阻抗
电阻范围: 0ohm to 60Kohm
准确度: 1.4 %+0.02Ω (<10Ω)， 3%+1ohm (<1KΩ)， 10 % 超过 1KΩ
分辨率: 可达 0.001Ω
很小/较大限制: 定义每个步骤，较大值可能设为无
测试方法：2 端量测 ， 较大10.5mA， 较大4.15V
电阻补偿 ：测试导线/固定物量测补偿可能会普遍增加
Ground Bond 接地阻抗
测试电流：1 到 30Arms (峰值42A )， 50/60Hz
准确度: 2.5%+10mA
分辨率: 在所有等级下稳定的 0.01A
顺从限制: > 4.5Vrms (峰值6V ) 于所有电流
测试方式：4 端量测
电阻：较大电阻: 高达顺从电压限制于已设定好的测试电流(较大4.5ohms)
很小/较大限制: 定义每一步阶， 很小可被设定为无
准确度: 2.5%+3mΩ (<2A)， 2mΩ (<6.5A)， 1mΩ (其它)
分辨率: 0.1mΩ (>6.5A)， 1mΩ (其它)
电阻补偿：测试导线/固定物量测补偿可能会普遍增加
测试时间
时间斜率于：AC/DC高压绝缘: 0 到 99.9秒 (分辨率0.1秒， 准确度0.05秒)
测试/停留时间：0.1 到 9999秒或量测完毕(分辨率0.1秒， 准确度0.15秒)
下降斜率：可设于0秒或同样上升时间，如果没失败和同下个步骤将省略AC/DC 或 IR 测试类型
自动关闭：击穿: within 150us
高压安全性: within 1ms
使用者暂停或内部锁定开启: within 2ms
电阻/电流限制: within 100ms
美国VITREK V74D耐压测试仪附带：TL-209，K-2R，电源线，操作手册，QTPro-7 45天免费试用版，NIST可溯源校准证书，不含数据。 ISO17025认可校准证书，数据和不确定性。在美国加州圣地亚哥设计制造。标配接口包括USB2.0， Serial/RS232， 数字 I/O 接口皆为标配接口。
