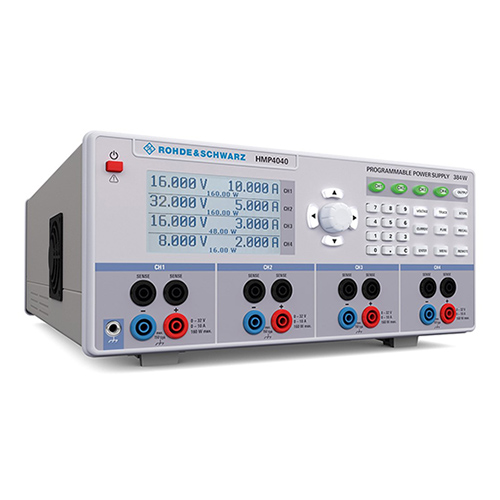

HMP4040电源
罗德和施瓦茨的 HMP4040电源 是强大的，准确，可靠，成本效益。从单通道到4通道多通道，它们可以根据应用产生不同的电压和电流。HMP4040电源非常适用于实验室和测试系统，输出通道可通过并联提供更大的输出电流，或通过串联提供更高的输出电压。RSHMP直流电源主要为工业应用而设计。这些坚固耐用的仪器有三个或四个输出通道，每个通道的输出电流高达10 A，使其成为广泛应用的理想选择之一。他们提供高效率，低残余纹波和多种保护功能。根据型号......
产品描述
罗德和施瓦茨的HMP4040电源是强大的，准确，可靠，成本效益。从单通道到4通道多通道，它们可以根据应用产生不同的电压和电流。HMP4040电源非常适用于实验室和测试系统，输出通道可通过并联提供更大的输出电流，或通过串联提供更高的输出电压。R&S®HMP直流电源主要为工业应用而设计。这些坚固耐用的仪器有三个或四个输出通道，每个通道的输出电流高达10 A，使其成为广泛应用的理想选择之一。他们提供高效率，低残余纹波和多种保护功能。根据型号的不同，在任何电压/电流分布下，可提供高达80 W或160 W的通道功率。
HMP4040电源所有通道都采用电位隔离且浮地所有通道的电压范围都相同
所有通道都具有防过载和防短路保护并联和串联应用
恒定电压和恒定电流模式跟踪和链接功能
仪器和被测设备保护功能
现代仪器概念:小巧紧凑、静音运行
R＆S®HMP直流电源主要设计用于工业用途。这些坚固耐用的仪器具有三个或四个输出通道，每个通道高达10 A的输出电流，是各种应用的理想选择之一。它们提供高效率，低残留纹波和许多保护功能。
－4路0～32V/0～10A
－通过智能电源管理，实现384W输出功耗
－低残留纹波：＜150μVrms，因为使用线性后置调节器
－1mV/0.2mA高设置和读出分辨率
－电流绝缘，输出通道分离接地(浮地)
－通过V/I跟踪，具有的并联和串联操作
－EasyArb功能，随意定义V/I特性
－保险连接，电子保险每通道独立组合
－所有输出端随意调节过压保护功能(OVP)
－通过LCD/发亮的按钮所有参数清晰显示

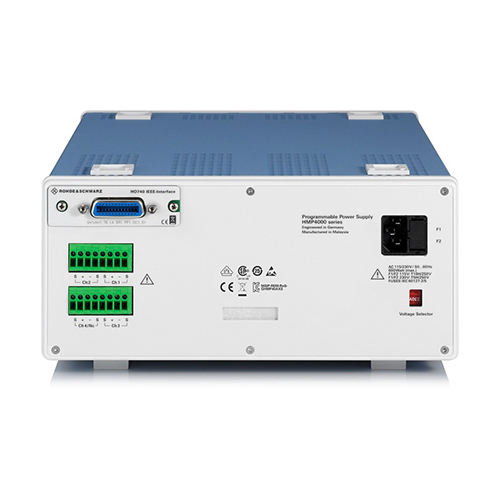

－后面板可连接包含传感引线的所有通道
－标配USB/RS232接口，可选网口/USB接口或IEEE-488接口
| 输出 | |
| 的串并联操作，通过“输出”按钮同步激活“开/关”，使用跟踪模式进行电压和电流一致控制，通过保险连接过流保护功能独立切断通道(关闭)，所有通道与保护接地隔离和绝缘。 | |
| 输出 | 4×0～32V/0～10A |
| 输出端 | 前为4mm安全插座，后面为螺丝型终端(每通道4单元) |
| 输出功率 | 大384W |
| 线电阻补偿(传感功能) | 1V |
| 过压/过流保护(OVP/OCP) | 每通道可调 |
| 电子保险 | 每通道可调，经过保险连接组合 |
| 输出值 | 4×0～32V/0～10A(在32V时5A，160W大) |
| 分辨率 | 电压：1mV；电流＜1A：0.2mA；≥1A：1mA |
| 设置精度 |
电压：＜0.05%+5mV(典型值±2mV) 电流：＜0.1%+5mA(在I＜500mA时，典型值为±0.5mA) |
| 测量精度 |
电压：＜0.05%+2mV 电流：＜500mA：＜0.05%+0.5mA，典型值±0.2mA ≥500mA：＜0.05%+2mA，典型值±1mA |
| 残留纹波(3Hz～20MHz) | 电压：＜1.5mVrms；电流：＜1mArms |
| 负载改变时稳定性(10%～90%) | 电压：＜0.01%+2mV；电流：＜0.01%+250µA |
| 线电压改变时的稳定性(±10%) | 电压：＜0.01%+2mV；电流：＜0.01%+250µA |
| 整个负载调整率(10%～90%负载峰值时，匹配10mV电压时平衡时间) | ＜100µs |
| easyArB任意波功能(仅32V通道) | |
| 点的参数 | 电压，电流，时间 |
| 点的位置 | 128 |
| 停频时间 | 10ms～60s |
| 重复率 | 连续或脉冲：在1～225可变 |
| 触发 | 通过键盘或接口手动 |
| 大安全等级 | |
| 反相电压 | 大33V |
| 不正确相反电压 | 大0.4 |
| 在反相电压情况大的允许电流 | 大5A |
| 接地电压 | 大150V |
| 其它 | |
| 温度系数/℃ | 电压：0.01%+2mV；电流：0.02%+3mA |
| 显示 | 240×128像素LCD |
| 存储 | 非量矢性存储器：1个任意功能和10个设置 |
| 接口 | 双接口：USB/RS-232(HO720) |
| 处理时间 | ＜50ms |
| 保护等级 | 安全等级I(EN61010-1) |
| 外接电源 | 115/230V±10%；50/60Hz，CAT Ⅱ |
| 电源保险 |
5×20mm保险丝 115V：2×10A；230V：2×5A |
| 功耗 | 大550VA |
| 操作温度 | +5℃～40℃ |
| 保存温度 | 20℃～70℃ |
| 大相对湿度 | 5%～80%(无冷凝) |
| HMP4040电源尺寸 | 285×125×365mm |
| HMP4040电源重量 | 约10kg |
HMP4040四通道可编程电源标准配置
电源线，操作手册，HO720双接口(USB/RS-232)，CD盘，USB电缆
HMP4040可选附件
HO730 双接口(网口/USB)
HO740 IEEE-488(GPIB)，电流隔离
HZ43 3RU 19'安装机架
B-12-0 0.3米多重测试线，接到黑测试端口
B-12-2 0.3米多重测试线，接到红测试端口
| R&S®HMC8041/2/3 | R&S®HM8143 |
R&S®HMP2020 R&S®HMP2030 |
R&S®HMP4030 R&S®HMP4040 |
|||||
| 通道数 | 1 | 2 | 3 | 3 | 2 | 3 | 3 | 4 |
| 大电压 | 1×32V | 2×32V | 3×32V |
2×30V 1×5V |
2×32V | 3×32V | 3×32V | 4×32V |
| 大电流 | 10A | 5A | 3A | 2A |
1×10A 1×5A |
5A | 10A | 10A |
| 分辨率 |
1mV 0.1mA (I<1A) 1mA (I≥1A) |
10mV 1mA |
1mV 0.2mA (I<1A) 1mA (I≥1A) |
1mV 0.1mA (I<1A) 1mA (I≥1A) |
1mV 0.2mA (I<1A) 1mA (I≥1A) |
|||
| 大功率 | 100 W | 130 W | 188 W | 384 W | ||||
| 过压保护 | 每通道可调节 | . | 每通道可调节 | 每通道可调节 | ||||
|
尺寸 (W × H × D in mm) |
222 x 88 x 280 | 285 x 75 x 365 | 285 x 75 x 365 | 285 x 125 x 365 | ||||
| 重量: | 2.6 kg | 9 kg | 8.5 kg | 10 kg | ||||

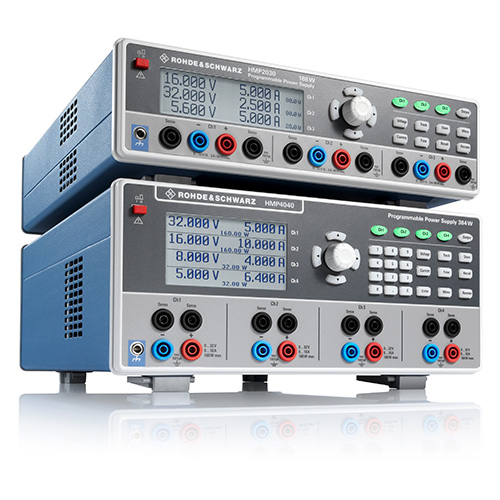

HMP电源主要特点
3 个或 4 个通道，总输出功率较大值为 384 W
每个通道的较大输出电流：10 A
每个通道的较大输出功率：160 W
每个通道的较大输出电压为 32 V；串联操作下可提供更高电压
电子保险丝 (OCP)、可调较大电压 (OVP)、过热保护 (OTP)
HMP4040电源使用说明书
HMP4040电源的所有基本功能都可以直接在前面板上访问。旋钮起着关键作用。用于设置各种保护功能的电压、电流和限值。三通道R&S®HMP4030和四通道R&S®HMP4040的总输出功率高达188 W，可提供384 W的较大输出功率。总负载可根据需要分布在不同的通道上。很多可提供四个电流隔离、带过载和短路保护的浮动输出通道，取决于仪器类型。通道可以串联或并联以获得更高的电压或电流。例如，R&S®HMP4040提供128 V的较大电压或40 a的较大电流。
HMP4040电源的通道键以不同的颜色亮起，以指示通道的工作条件。使用“输出”键可以同时打开或关闭所有频道，当“打开”时，该键亮起白色。活动输出在恒压模式下亮起绿色，在恒流模式下亮起红色。R&S®HMP电源提供多种保护功能，以防止损坏仪器和DUT。您可以为每个通道分别设置较大电流（电子保险丝、过流保护/OCP）或较大电压（过压保护/OVP）。输出通道在达到其任一设定极限时关闭。过热保护（OTP）防止仪器过热。在工业应用中，电源通常安装在19英寸的机架中。R&S®HZ42和R&S®HZP91机架适配器可用于此目的。后面板上提供了所有通道（包括传感线）的附加连接，以简化在系统机柜中的使用。R&S®HMP电源标配双USB/LAN接口。该接口可选择由双RS-232/USB接口或GPIB（IEEE488）接口替代。
