Fluke1535高压绝缘表在重型制造+高空作业的用户实操体验
Fluke1535高压绝缘表在重型制造+高空作业的用户实操体验。Fluke1535是今年福禄克精心出品的新一代2500V/500GΩ大量程高压绝缘表。旨在为传统的高压摇表用户（5000V以上）以及现有的1000V绝缘表用户，提供更丰富的选择。很多用户因为使用摇表，或者企业安规要求，主要是500V测试电压。如果光从表面上来看，如果只关注2500V，则很难感知F1535大量程带来的工作便利。
500GΩ @ 2500V的大量程设计是传统数字1000V表的15~250倍，即便是在很常用的500V测试电压，其对应的100G欧姆量程，也是传统数字绝缘表500MΩ的 200倍！意味着对于以达到安全标准的设备，也能更清楚的判断绝缘老化的风险。结合1.3kg的轻量化设计*，给重型生产企业的电气工作者带来更加的工作体验（*相比其它型号2500V或5000V数字表，机身重量均在1.7~3kg）
下面我们分享一位来自船舶生产的重型制造企业的电气工程师，在上手F1535后的详细分享。（文章案例来源于福禄克公司，银飞新闻旨在分享好的经验让更多中国人受益，帮忙中国企业提高自身竞争力，为中华崛起加油。）
很幸运体验福禄克绝缘电阻测试仪1535。工程师是本科电气自动化专业，职位舟山某重工有限公司工程师。龙门吊是船舶重工重要的生产设备，如果没有它船舶的钢板分段是无法吊装装配的。我们经常看新闻也知道，英美等国航母制造所用的龙门吊就是中国振华制造。作为一名专业维修人员，一个好的工具可以达到事半功倍的效果，记得曾经有一台水泵电机密封坏了进水了，但是电机没有烧，ABB驱动器就报接地故障，我们当时用万用表量不出来，怎么量都是好的，后来把电机拆下来才知道是进水了，现在我们低压还在用手摇那种绝缘表，这种手摇绝缘表也坏了一两个了，有时候不小心摔了一下表针卡住了不灵敏了，福禄克产品性价比高，测量精度准，抗震抗摔落性能好。下面我们来体验一下Fluke1535神奇之旅吧！
龙门吊行走机构测试电机接地电阻值
（下面就是要测量就是容易坏的行走电机，电机品牌德国SEW/11KW）
电机接线盒盖暴露在外面很容易受潮进水，这台吊车电机已经使用十年之久了，现在我们要到上面去测试一台行走小车电机接地电阻，因为船厂都是地理位置都是在海边，海边雨水湿度要比内地重得多，电机很容易生锈腐蚀受潮或者进水，导致绝缘阻值下降。
到很顶上去测量电气控制机房
打开靠前个电机测试该电机接地阻值，该电机功率11KW。为什么选择测量这个位置电机呢?这上面的电机很容易坏，经常报接地故障，已经有两台电机因接地损坏而拆下修理了，有三台电机更换电机电缆线，因电缆线在金属软管长期浸水导致电缆绝缘破坏，使用万用表测量不准确还很麻烦，多次测量对比才能确认。这次有了Fluke1535就非常方便高效的测量了。
FLUKE1535高压绝缘表使用说明书
研究好怎么操作，测量表针插好后，选择500V电压，就开始测量了，就是这么简单。开始需要注意，要把表针插入对应的插孔，不能插错了。
测量时间1分钟，阻值只有2.9兆欧（见下图）漏电电流180uA我们要将电机（SEW）三相绕组全部拆开单独测量。使用1535我们做了预防性检查，如果这些电机在之后日子陆续损坏的坏会严重耽误生产计划。
我们将电机三组绕组铜连接片拆掉，让三个绕组处于单独分开模式，分别对三个绕组每两相之间的绝缘监测，获得三组测量数据。每一个绕组对地绝缘监测，获得三组测量数据。

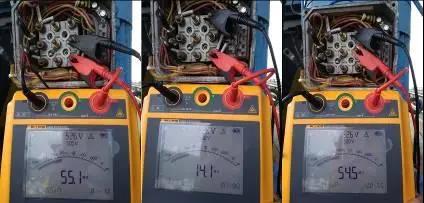

绕组相间绝缘监测见下图：当漏电越大，绝缘电阻值越小，成反比。

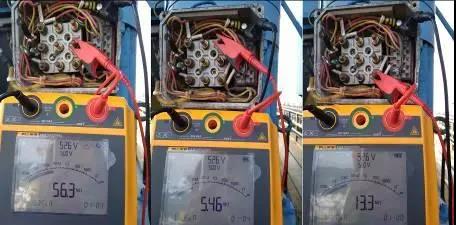

每一个绕组对地绝缘监测见下图：当漏电流越大，绝缘电阻值越小，成反比。
还有一次工程师拿着Fluke1535去车间为他们测量一台电机绝缘阻值。

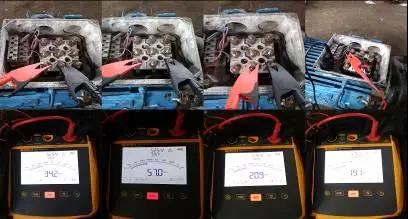

测量电机绕组间绝缘阻值绕组对地阻值（图中阻值单位兆欧）
又用Fluke1535帮车间人员测量了一台修好的90KW变频调速电机接地电阻。测试时间1分，阻值2.97G欧。绝缘非常好，经过几天的使用，Fluke1535绝缘测试仪非常好用，主要是简单，准确，虽然只是使用了500V级的。龙门吊电压只有400和1万两个等级。高压部分是电气工程师的主要工作。万用表，钳形电流表，相序表都是使用的福禄克的，很可惜绝缘表没有福禄克的。福禄克质量没的说，主要是准确简单实用。通过使用1535提出两点不足，靠前体积希望缩小一些，在登高作业有时候不方便，第二拿着过程中会不小心触碰电源或者测试按钮。希望按钮改成旋钮或者带保护的，有一定安全保护。电气工程师也会向上级推荐购买这款产品，很后该电气工程师再次感谢福禄克对他的信任，工程师祝福禄克越来越好！
文章来源于福禄克
