在电气设备维护、工业故障诊断和电气系统检测等场景中，一款集多种测量功能与高安全性于一体的仪表至关重要。Fluke1577绝缘万用表作为融合数字绝缘测试仪与高精度真有效值万用表的手持设备，凭借丰富的测量功能、可靠的安全性能和便捷的操作设计，成为电气领域专业人员的得力工具。它不仅能满足绝缘电阻、交直流电压电流、电阻等基础测量需求，还具备电容电压自动放电、危险电压检测等安全功能，适配从日常维护到专业检测的多样化应用场景。本文将从仪器核心特性、详细技术参数、测试原理及实际应用等方面，全面解析Fluke1577绝缘万用表的专业价值。Fluke1577绝缘万用表是一款将数字绝缘测试仪与高精度真有效值（RMS）数字万用表合二为一的便携式测试工具，广泛应用于电动机、发电机、电缆和开关装置等电气设备的故障诊断与预防性维护工作中‌。

仪器核心特性与整体设计

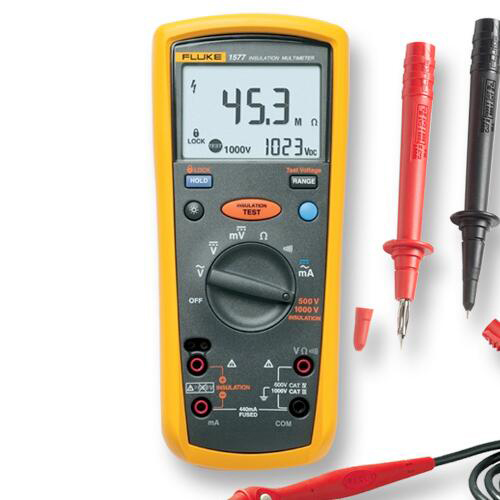

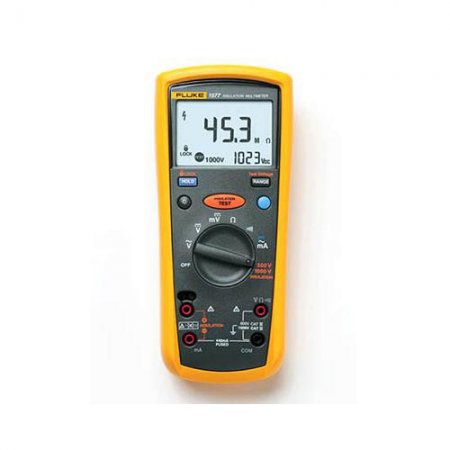

Fluke1577绝缘万用表的核心优势在于功能集成与安全设计的完美平衡，将两种专业仪器的核心功能整合于一体，既节省设备投入成本，又提升现场操作效率。仪器采用紧凑的手持设计，尺寸为203x100x50mm（带皮套），重量仅624g，便于携带至各类作业现场。配备超大背光显示屏，在光线不足的环境中也能清晰读取数据，同时支持AutoHold功能，可锁定测量结果，方便单人操作时记录数据。 安全性能方面，Fluke1577绝缘万用表符合CATIII1000V、CATIV600V测量类别标准，通过ANSI/ISA82.02.01等多项国际安全认证，能有效应对复杂电气环境中的测量风险。仪器具备实时电路检测功能，当检测到电压大于30V时，会自动阻止绝缘测试，避免用户在带电电路上误操作，同时显示屏会显示危险电压警示符号，进一步提升操作安全性。此外，电容电压自动放电功能可在测量后快速释放电容残余电压，减少电击隐患。
操作便捷性上，Fluke1577绝缘万用表采用旋转开关设计，可快速切换交流电压、直流电压、电流、电阻、绝缘测试等功能档位，配合清晰的按键布局，无需复杂培训即可上手操作。仪器内置自动关机功能，20分钟无操作时会进入睡眠模式以节省电池电量，新的碱性电池可支持1000小时仪器使用或至少1000次绝缘测试，满足长时间现场作业需求。可选配的FlukeTPAK™磁悬系统，能将仪器吸附在金属表面，方便用户腾出双手进行接线等操作，提升作业灵活性。

详细技术参数解析

Fluke1577绝缘万用表的测量精度与量程覆盖满足绝大多数电气测量场景需求，各核心测量功能的技术参数如下表所示，直观呈现其性能表现：
表格

测量功能	量程范围	准确度	分辨率	关键特性
直流电压	1mV~1000V	±(0.2%+2)	0.001V	输入阻抗10MΩ，共模抑制比高
交流电压	30mV~1000V	±(2%+3)	0.1mV	真有效值响应，适配非正弦波形
直流电流	0.01mA~400mA	±(1.0%+2)	0.01mA	支持600mA过载2分钟
交流电流	0.01mA~400mA	±(2.0%+2)	0.01mA	45Hz~1000Hz频率响应
电阻测量	0.1Ω~50MΩ	±(1.2%+2)	0.1Ω	过载保护电压1000V
绝缘测试	0.1MΩ~600MΩ	500V时±(2.0%+5)；1000V时±(2.0%+5)	0.1MΩ	测试电压500V/1000V可选，短路测试电流1mA
通断性测试	0Ω~1000Ω	-	-	电阻<25Ω时蜂鸣提示，响应时间<1毫秒

环境适应性方面，Fluke1577绝缘万用表的工作温度范围为-20°C至+55°C，存放温度为-40°C至+60°C，能应对高低温作业环境。在湿度方面，10°C~30°C环境下可耐受0%~95%非冷凝湿度，30°C~40°C时为0%~75%，40°C~55°C时为0%~40%，适配不同气候条件下的户外或室内作业。仪器的工作海拔可达2000m，外壳防护等级为IP40，能有效防尘，保障恶劣环境下的测量可靠性。

核心测试原理

Fluke1577绝缘万用表的各类测量功能基于成熟的电子测量原理，通过精准的信号采集、转换与处理，实现高精度测量，以下为核心功能的测试原理解析：
（一）绝缘电阻测试原理
绝缘电阻测试是Fluke1577的核心功能之一，其原理是通过仪器内部的高压发生器产生500V或1000V的测试电压，施加于被测绝缘材料两端，测量通过材料的泄漏电流，再根据欧姆定律计算出绝缘电阻值。仪器采用1kΩ/V时最小测试电流1mA的设计，确保在不同电阻量程下都能获得稳定的测量信号。
测试过程中，仪器会先自动检测被测电路是否带电，若检测到超过30V的交直流电压，将立即禁止测试并发出警示，避免高压测试电压与电路原有电压叠加造成危险。测试完成后，仪器会自动对被测电容性负载放电，放电时间小于0.5秒（当电容≤1μF时），确保操作安全。绝缘电阻的测量范围为0.1MΩ至600MΩ，满足电机、电缆、开关装置等各类电气设备的绝缘检测需求。
（二）交直流电压/电流测量原理
电压测量方面，Fluke1577采用高输入阻抗（标称10MΩ）的差分放大电路，减少对被测电路的负载影响，确保测量精度。直流电压测量通过精密分压电阻和直流运算放大器，将被测电压转换为适合模数转换的低电压信号；交流电压则先经过真有效值转换电路，将非正弦波形转换为等效的正弦波有效值，再进行放大和转换，确保对畸变波形的准确测量，其频率响应范围覆盖50Hz~5000Hz，满足工频及中频信号测量需求。
电流测量原理是将被测电流通过高精度分流电阻，产生与电流成正比的电压降，再通过仪表内部的放大和模数转换电路将电压信号转换为电流读数。仪器的电流输入回路配备快熔式保险丝（440mA，1000V，最低中断额定值10000A），当电流超过量程时，保险丝会快速熔断，保护仪表内部电路不受损坏。
（三）电阻与通断性测试原理
电阻测量采用恒流源供电原理，仪器向被测电阻输出恒定电流，测量电阻两端的电压降，通过欧姆定律R=U/I计算出电阻值。为确保测量精度，仪器针对不同量程采用不同的恒定电流值，小电阻量程采用较大电流以提高分辨率，大电阻量程采用较小电流以减少被测电阻的发热影响。电阻测量的过载保护电压可达1000V，防止误测带电电路时损坏仪表。
通断性测试基于电阻测量原理，当被测电阻低于25Ω时，仪器内部的蜂鸣器会发出连续声音提示，高于100Ω时蜂鸣器关闭，方便用户快速判断电路的通断状态，无需查看显示屏，提升现场布线或故障排查效率。

实际应用场景与操作规范

Fluke1577绝缘万用表的多功能设计使其适配多种应用场景，在电气设备维护中，可用于电动机、发电机的绝缘电阻检测，判断设备绝缘状态是否良好；在工业电路故障诊断中，能快速测量交直流电压、电流和电阻，定位电路断点或参数异常；在建筑电气安装中，可检测线路绝缘性能和通断状态，确保施工质量。
操作规范方面，进行绝缘测试时，需先断开被测设备的电源，并将设备放电，避免带电测试造成危险。将测试探头插入绝缘测试专用端子，旋转开关至绝缘档位，按动电压选择键选择500V或1000V测试电压，将探头连接到被测设备的两端，按住测试键开始测量，仪表会显示绝缘电阻值，松开测试键后，仪器自动放电并保持读数。 测量电压时，应根据被测电压类型（交流或直流）选择相应档位，将测试探头插入电压/电阻输入端子和公共端子，确保探头与被测点接触良好，避免因接触不良导致测量误差。测量电流时，需先断开被测电路，将仪表串联接入电路中，选择合适的电流量程，再接通电路进行测量，严禁将电流端子直接并联在电源两端，以免损坏仪表。
日常维护方面，仪器应定期清洁，使用湿布和温和清洁剂擦拭外壳，避免使用腐蚀剂或溶剂。定期检查测试导线和探头是否完好，若发现破损应及时更换。电池电量不足时，仪表会显示低电量提示，应及时更换四节AA碱性电池，更换时需关闭仪表并拆下测试导线，确保操作安全。仪器享有3年保修期，若出现故障应送至Fluke授权服务中心维修，避免自行拆卸。

Fluke1577绝缘万用表以其功能集成化、操作便捷化和安全可靠化的特点，在电气测量领域占据重要地位。其融合绝缘测试与万用表的核心功能，配合高精度的测量性能和全面的安全保护设计，满足了专业人员在各类场景下的测量需求。从基础的电压电流测量到关键的绝缘性能检测，Fluke1577都能提供准确稳定的测量结果，为电气设备维护、故障诊断和质量检测提供有力支撑。随着电气技术的不断发展，对测量工具的精度、安全性和便捷性要求日益提高，Fluke1577绝缘万用表凭借其成熟的技术设计和丰富的实践验证，成为电气行业专业人员的信赖之选。无论是工业生产中的设备维护，还是建筑领域的电气安装检测，亦或是实验室的精密测量，Fluke1577都能凭借其多功能优势提升工作效率，保障作业安全，为电气系统的稳定运行提供可靠的测量保障。
