Fluke1550C 数字式 绝缘电阻测试仪
在工业电气系统中，绝缘性能是保障设备安全稳定运行的核心指标，高压设备的绝缘老化、受潮或破损可能引发严重的安全事故与经济损失。Fluke1550C数字式绝缘电阻测试仪作为 福禄克 旗下的旗舰级 测试仪器 ，凭借符合IEEE43-2000标准的专业性能、CATIV600V的高安全等级以及全面的功能配置，成为开关设备、电机、发电机、电缆等高压设备预防性与预测性维护的理想工具。其融合了精准测量技术、智能数据管理与多重安全防护，为工业领域提供了可靠、高效......
产品描述
在工业电气系统中，绝缘性能是保障设备安全稳定运行的核心指标，高压设备的绝缘老化、受潮或破损可能引发严重的安全事故与经济损失。Fluke1550C数字式绝缘电阻测试仪作为福禄克旗下的旗舰级测试仪器，凭借符合IEEE43-2000标准的专业性能、CATIV600V的高安全等级以及全面的功能配置，成为开关设备、电机、发电机、电缆等高压设备预防性与预测性维护的理想工具。其融合了精准测量技术、智能数据管理与多重安全防护，为工业领域提供了可靠、高效的绝缘测试解决方案，下文将从产品特性、技术指标、操作应用及测试原理等方面展开详细解析。福禄克（Fluke）1550C数字式绝缘电阻测试仪是一款专为高压设备绝缘性能检测设计的高性能测试工具，广泛应用于电力系统、工业设备和预防性维护领域。该仪器支持高达10kV的直流绝缘测试电压，适用于开关柜、电动机、发电机、电缆等高电压设备的绝缘状态评估，满足IEEE43-2000标准规定的测试要求。

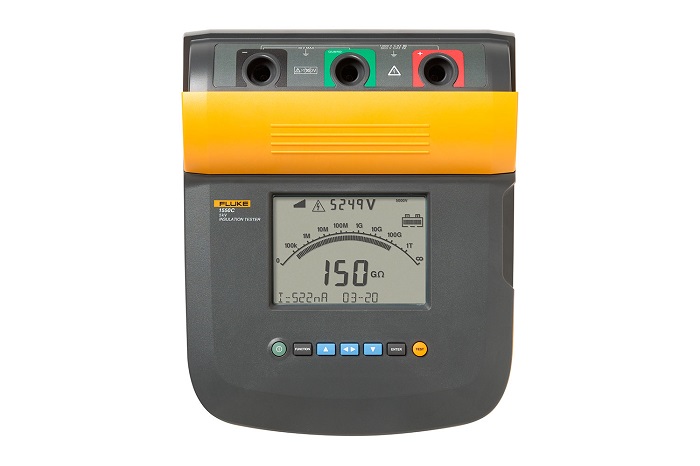

Fluke1550C数字式绝缘电阻测试仪
在续航与耐用性方面，Fluke1550C搭载12V铅酸可充电电池，单次充满电后可完成750次以上测试，满足长时间现场作业需求；其机身尺寸为269mm×277mm×160mm，重量仅3.7kg，配备内置把手与便携包，便于移动测试。产品提供3年保修服务，覆盖材料与工艺缺陷，部件及维修服务享有90天担保，彰显了制造商对产品品质的信心。
仪器的核心价值在于提前发现设备潜在故障，通过精准测量绝缘电阻、泄漏电流、电容等参数，结合趋势分析功能，帮助用户制定科学的维护计划，避免非计划停机造成的损失。无论是电力、化工、制造还是能源行业，其稳定的性能与广泛的适用性都使其成为高压设备维护的必备工具。
Fluke1550C提供了高度灵活的测试电压配置方案，预设250V、500V、1000V、2500V、5000V五个电压等级，同时支持自定义编程调节：250V-1000V范围内以50V为步长，1000V以上以100V为步长，满足不同设备的测试标准要求。测试电压精度控制在-0%~+10%（1mA电流时），确保测量结果的可靠性。
（二）智能数据处理与存储

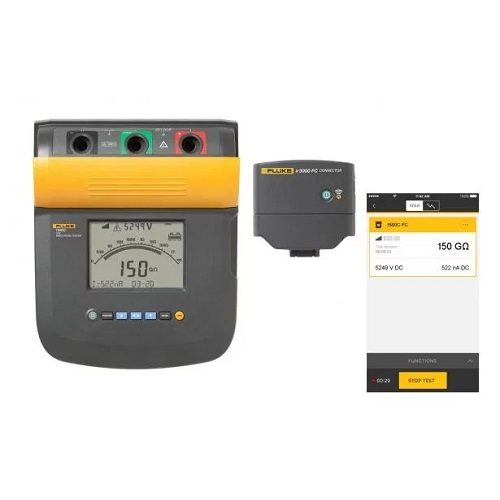

仪器内置99个存储位置，支持为每个测量数据分配自定义4字符标签，便于按设备、场景分类检索。测试数据涵盖绝缘电阻、测试电压、电容、极化指数（PI）、介质吸收率（DAR）、测试电流等关键参数，无需额外记录工具即可完成数据留存。此外，仪器配备红外端口与USB-IR线缆，支持与PC端FlukeViewFormsBasic软件连接，实现数据下载、趋势分析与报告生成；通过可选的ir3000FCBLE-IR适配器，可与智能手机或平板电脑的FlukeConnect应用无线配对，实现远程配置测试参数、启动/停止测试及实时查看数据趋势，大幅提升测试效率与操作安全性。
（三）自动化测量与分析功能
Fluke1550C具备自动计算极化指数（PI）与介质吸收率（DAR）的功能，无需手动设置即可获得关键绝缘状态评估参数。其中，PI为10分钟绝缘电阻与1分钟绝缘电阻的比值，DAR提供国际标准（1分钟/30秒）与中国标准（1分钟/15秒）两种计算模式，可直观反映绝缘材料的受潮程度与老化状态。仪器还支持长达99分钟的定时测试，分辨率达1秒，满足长时间绝缘稳定性监测需求。
（四）斜坡测试与安全防护
针对绝缘击穿检测需求，仪器内置斜坡测试功能，输出电压从0V以100V/s的速率线性上升，直至达到设定电压或检测到电阻突然陡降（绝缘击穿），此时仪器会立即切断电压并保存击穿点数据。这一功能对于评估绝缘材料的耐压极限具有重要意义，可有效避免不合格材料投入使用。同时，仪器的防护系统能在高阻抗测量时消除表面泄漏电流的影响，确保在潮湿或污染环境下的测量精度。
（五）直观的显示与操作设计
配备75mm×105mm大型数字/模拟液晶显示屏，同时提供数字读数与条形图显示，便于快速读取绝缘电阻变化趋势。操作面板布局简洁，通过功能键可快速切换测试电压、设置测试参数、查看存储数据，支持30分钟无操作自动关机，节约电池电量。
表格
表2通用技术指标
表格
数据管理方面，仪器可存储99组完整测试数据集，包括标签、测试电压、绝缘电阻、PI/DAR值、电容、测试电流等关键参数。存储时支持自定义4字符标签（0-9、A-Z），便于按设备编号或测试场景分类检索。查看存储数据时，通过功能菜单进入“显示结果”选项，可逐页浏览不同存储位置的详细参数，不适用于该测试的参数会标注为“无效”。
数据导出方式灵活多样：通过红外端口与USB-IR线缆连接PC，使用FlukeViewFormsBasic软件可实现数据下载、固件更新与报告生成；配备ir3000FCBLE-IR适配器后，可与Android（5.0及以上）或iOS（4s及以上）设备的FlukeConnect应用无线配对，支持远程配置测试参数、实时查看趋势曲线与拖放式报告创建。报告可包含测试环境（温度、湿度、露点）、设备信息（型号、序列号）、测试人员等细节，避免手写记录的误差与遗漏。
维护保养方面，仪器需定期用湿布与温和清洁剂清洁外壳，避免使用磨料或溶剂；电池长期存放前需完全充电，避免低电量存储导致损坏，充满电约需12小时，充电时可正常下载数据；易损部件如测试导线、鳄鱼夹等可通过指定部件号更换，套件版本还配备IP67硬质包与校准证书，延长设备使用寿命。
（一）绝缘电阻测量的欧姆定律基础
仪器本质上通过施加稳定直流测试电压，测量被测绝缘材料的泄漏电流，再根据欧姆定律（R=V/I）计算绝缘电阻值。为避免电流测量误差，仪器采用高精度电流传感器，可检测低至1nA的泄漏电流，配合高阻抗输入电路，实现最高2TΩ（1555型号）的电阻测量范围，1550C则覆盖0-1TΩ的测量需求。在高阻抗测量场景中，表面泄漏电流是影响精度的关键因素，仪器通过屏蔽端子（G）将表面泄漏电流直接导回负极，避免其流入测量回路，从而确保绝缘电阻的真实反映。
（二）极化指数（PI）与介质吸收率（DAR）计算原理
绝缘材料在直流电压作用下会发生极化现象，极化程度与材料受潮、老化状态密切相关。PI与DAR通过不同时间点的电阻比值评估极化特性：PI=R₁₀ₘᵢₙ/R₁ₘᵢₙ，反映10分钟内的极化稳定性，比值越大说明绝缘性能越好；国际标准DAR=R₁ₘᵢₙ/R₃₀ₛ，中国标准DAR[CN]=R₁ₘᵢₙ/R₁₅ₛ，快速评估短时间内的极化速度。仪器内置计时模块，自动记录对应时间点的电阻值并完成计算，无需人工干预，测试时间需分别满足10分钟（PI）与1分钟（DAR）以上，否则数据将标注为无效。
（三）斜坡测试的绝缘击穿检测原理
斜坡测试专为评估绝缘材料耐压极限设计，电压从0V以100V/s的速率线性上升，过程中实时监测电阻变化。当绝缘材料发生击穿时，电阻会突然陡降，仪器立即切断输出电压，保存击穿瞬间的电压与电阻值；若测试电压达到设定值仍未发生击穿，则记录最终绝缘电阻与测试电压。这一原理模拟了绝缘材料在实际工作中电压逐渐升高的场景，能更真实地反映其耐压性能，适用于新设备验收或疑似故障设备的深度检测。
Fluke1550C数字式绝缘电阻测试仪
（四）安全防护的电磁兼容与电压感应原理
仪器符合CATIV600V安全等级，意味着可在电网源头附近的高压环境中使用，双重绝缘设计与接地保护（尽管保护地端子内部未连接，额外插脚仅增强插头牢固度）降低了触电风险。带电电路警告功能通过电压感应传感器检测测试端子是否存在外部电压，当电压在30V-1100V范围内时，仪器发出蜂鸣提示并在显示屏显示，避免在设备未完全断电的情况下启动测试；同时，仪器具备2mA的交流电源电流抑制能力，减少现场电磁干扰对测量结果的影响。
Fluke1550C数字式绝缘电阻测试仪以其精准的测量性能、全面的功能配置与严苛的安全标准，成为工业高压设备维护领域的标杆产品。其符合IEEE43-2000与IEC系列国际标准，3年保修政策与全球服务网络为用户提供长期保障；灵活的测试电压调节、智能的数据管理与远程操作功能，大幅提升了预防性维护的效率与安全性；深入的绝缘状态评估能力（PI/DAR计算、斜坡测试），能提前发现设备潜在故障，避免非计划停机造成的经济损失。在电力、化工、制造、能源等行业中，Fluke1550C不仅是一款测试仪器，更是设备安全运行的“守护者”。其融合了福禄克数十年的测量技术积累，平衡了专业性与易用性，既满足资深工程师的深度检测需求，也适合现场技术人员的快速操作。随着工业自动化水平的提升，绝缘测试的重要性日益凸显，Fluke1550C将持续为各类高压设备的安全稳定运行提供可靠支撑，助力企业实现高效、安全、可持续的生产运营。
主要技术特点：
测试电压范围广：提供250V至10,000V的可调测试电压，在250–1000V范围内以50V步进调节，高于1000V时以100V步进，满足多种测试场景需求。
高精度测量能力：可测量高达2TΩ的绝缘电阻，具备自动计算介质吸收比（DAR）和极化指数（PI）功能，提升诊断效率。
安全等级高：符合CATIII1000V和CATIV600V安全标准，内置电压击穿检测功能，可提示用户线路中是否存在危险电压，并显示最高600V的交流或直流读数，增强操作安全性。
智能功能丰富：
支持斜坡测试（RampTest），用于击穿电压分析；
定时测试功能，最长可设置99分钟；
可测量电容和泄漏电流，辅助全面评估绝缘性能。
数据管理便捷：内置99个存储位置，每个可分配用户自定义标签；支持PC接口导出数据，便于生成报告和趋势分析。
续航能力强：采用12V铅酸可充电电池，单次充电可支持750次以上测试，适合现场长时间作业。
环境适应性强：工作温度范围为-20℃至50℃，可在恶劣工业环境中稳定运行。
产品概述与核心优势
Fluke1550C专为高压绝缘测试场景设计，最高可提供5kV直流测试电压（区别于1555型号的10kV），能够覆盖绝大多数工业高压设备的绝缘测试需求。作为同类仪器中的标杆产品，其核心优势首先体现在严苛的安全标准上：达到CATIII1000V、CATIV600V安全等级，配备线电压感应警告功能，可精准检测30V至660V交直流电压并发出提示，有效规避测试过程中的触电风险。同时，仪器采用双重绝缘设计，输入过载保护与电磁兼容性认证（EN61326）进一步强化了复杂工业环境下的使用安全性。Fluke1550C数字式绝缘电阻测试仪
仪器的核心价值在于提前发现设备潜在故障，通过精准测量绝缘电阻、泄漏电流、电容等参数，结合趋势分析功能，帮助用户制定科学的维护计划，避免非计划停机造成的损失。无论是电力、化工、制造还是能源行业，其稳定的性能与广泛的适用性都使其成为高压设备维护的必备工具。
核心功能特性详解
（一）灵活精准的测试电压调节Fluke1550C提供了高度灵活的测试电压配置方案，预设250V、500V、1000V、2500V、5000V五个电压等级，同时支持自定义编程调节：250V-1000V范围内以50V为步长，1000V以上以100V为步长，满足不同设备的测试标准要求。测试电压精度控制在-0%~+10%（1mA电流时），确保测量结果的可靠性。
（二）智能数据处理与存储
仪器内置99个存储位置，支持为每个测量数据分配自定义4字符标签，便于按设备、场景分类检索。测试数据涵盖绝缘电阻、测试电压、电容、极化指数（PI）、介质吸收率（DAR）、测试电流等关键参数，无需额外记录工具即可完成数据留存。此外，仪器配备红外端口与USB-IR线缆，支持与PC端FlukeViewFormsBasic软件连接，实现数据下载、趋势分析与报告生成；通过可选的ir3000FCBLE-IR适配器，可与智能手机或平板电脑的FlukeConnect应用无线配对，实现远程配置测试参数、启动/停止测试及实时查看数据趋势，大幅提升测试效率与操作安全性。
（三）自动化测量与分析功能
Fluke1550C具备自动计算极化指数（PI）与介质吸收率（DAR）的功能，无需手动设置即可获得关键绝缘状态评估参数。其中，PI为10分钟绝缘电阻与1分钟绝缘电阻的比值，DAR提供国际标准（1分钟/30秒）与中国标准（1分钟/15秒）两种计算模式，可直观反映绝缘材料的受潮程度与老化状态。仪器还支持长达99分钟的定时测试，分辨率达1秒，满足长时间绝缘稳定性监测需求。
（四）斜坡测试与安全防护
针对绝缘击穿检测需求，仪器内置斜坡测试功能，输出电压从0V以100V/s的速率线性上升，直至达到设定电压或检测到电阻突然陡降（绝缘击穿），此时仪器会立即切断电压并保存击穿点数据。这一功能对于评估绝缘材料的耐压极限具有重要意义，可有效避免不合格材料投入使用。同时，仪器的防护系统能在高阻抗测量时消除表面泄漏电流的影响，确保在潮湿或污染环境下的测量精度。
（五）直观的显示与操作设计
配备75mm×105mm大型数字/模拟液晶显示屏，同时提供数字读数与条形图显示，便于快速读取绝缘电阻变化趋势。操作面板布局简洁，通过功能键可快速切换测试电压、设置测试参数、查看存储数据，支持30分钟无操作自动关机，节约电池电量。
技术指标详解（表格）
表1电气技术指标表格
| 指标类别 | 具体参数 | 规格详情 |
| 绝缘电阻测量（直流） | 250V测试 | 量程：<250kΩ（精度未指定）、250kΩ-5GΩ（±5%）、5GΩ-50GΩ（±20%）、>50GΩ（未指定） |
| 500V测试 | 量程：<500kΩ（未指定）、500kΩ-10GΩ（±5%）、10GΩ-100GΩ（±20%）、>100GΩ（未指定） | |
| 1000V测试 | 量程：<1MΩ（未指定）、1MΩ-20GΩ（±5%）、20GΩ-200GΩ（±20%）、>200GΩ（未指定） | |
| 2500V测试 | 量程：<2.5MΩ（未指定）、2.5MΩ-50GΩ（±5%）、50GΩ-500GΩ（±20%）、>500GΩ（未指定） | |
| 5000V测试 | 量程：<5MΩ（未指定）、5MΩ-100GΩ（±5%）、100GΩ-1TΩ（±20%）、>1TΩ（未指定） | |
| 泄漏电流测量 | 量程与精度 | 量程：1nA-2mA；精度：±(20%+2nA) |
| 电容测量 | 量程与精度 | 量程：0.01μF-20.00mF；精度：±(15%读数+0.03μF) |
| 计时器 | 量程与分辨率 | 量程：0-99分钟；设置分辨率：1分钟；提示分辨率：1秒 |
| 带电电路警告 | 警告范围与精度 | 警告范围：30V-1100Vac/dc（50/60Hz）；精度：±(15%+2V) |
| 其他电气特性 | 绝缘测试电压精度 | -0%~+10%（1mA载荷电流时） |
| 感应交流电源电流抑制 | 最大2mA | |
| 容性负载充电速率 | 5s/μF | |
| 容性负载放电速率 | 1.5s/μF | |
| 条形图范围 | 0-1TΩ |
表格
| 指标类别 | 具体参数 | 规格详情 |
| 电源配置 | 电池类型 | 12V铅酸可充电电池（YuasaNP2.8-12） |
| 充电器输入 | 85V-250V交流，50/60Hz，20VA | |
| 物理特性 | 尺寸 | 269mm×277mm×160mm（10.6in×10.9in×6.3in） |
| 重量 | 3.7kg（8.2lb） | |
| 环境适应性 | 工作温度 | -20℃至50℃（-4℉至122℉） |
| 存放温度 | -20℃至65℃（-4℉至149℉） | |
| 湿度 | 31℃时80%，50℃时线性下降至50% | |
| 海拔 | 2000m | |
| 防护与认证 | 防护等级 | IP40 |
| 安全标准 | IEC61010-1（过压类别II，污染等级2）、IEC61010-2-030、IEC61557-1/2 | |
| 电磁兼容性 | 符合EN61326 | |
| 配套软件 | 兼容系统 | WindowsXP、WindowsVista、Windows7、Windows8 |
操作与数据管理体系

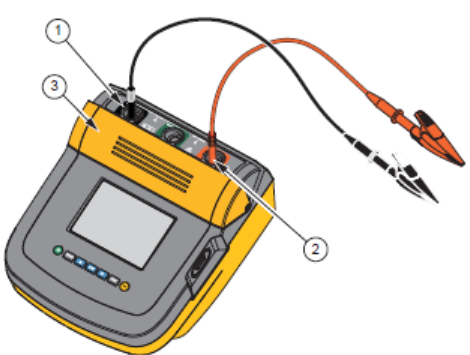

Fluke1550C的操作流程设计贴合工业现场需求，兼顾专业性与便捷性。测试前需先断开被测设备电源并放电，通过安全闸露出输入端子，连接红、黑、绿三色测试导线至正、负及屏蔽端子（根据测量精度需求选择两线或三线测量）。测试电压设置支持两种模式：预设电压可通过功能键快速切换，编程电压则可在预设区间内以精准步长微调，实际测试电压可能存在±10%的偏差，属于正常技术范围。数据管理方面，仪器可存储99组完整测试数据集，包括标签、测试电压、绝缘电阻、PI/DAR值、电容、测试电流等关键参数。存储时支持自定义4字符标签（0-9、A-Z），便于按设备编号或测试场景分类检索。查看存储数据时，通过功能菜单进入“显示结果”选项，可逐页浏览不同存储位置的详细参数，不适用于该测试的参数会标注为“无效”。
数据导出方式灵活多样：通过红外端口与USB-IR线缆连接PC，使用FlukeViewFormsBasic软件可实现数据下载、固件更新与报告生成；配备ir3000FCBLE-IR适配器后，可与Android（5.0及以上）或iOS（4s及以上）设备的FlukeConnect应用无线配对，支持远程配置测试参数、实时查看趋势曲线与拖放式报告创建。报告可包含测试环境（温度、湿度、露点）、设备信息（型号、序列号）、测试人员等细节，避免手写记录的误差与遗漏。
维护保养方面，仪器需定期用湿布与温和清洁剂清洁外壳，避免使用磨料或溶剂；电池长期存放前需完全充电，避免低电量存储导致损坏，充满电约需12小时，充电时可正常下载数据；易损部件如测试导线、鳄鱼夹等可通过指定部件号更换，套件版本还配备IP67硬质包与校准证书，延长设备使用寿命。
测试原理深度解析
Fluke1550C的测试原理基于经典电磁测量理论，结合智能算法与硬件防护设计，确保测量精度与安全性，核心原理包括以下四大维度：（一）绝缘电阻测量的欧姆定律基础
仪器本质上通过施加稳定直流测试电压，测量被测绝缘材料的泄漏电流，再根据欧姆定律（R=V/I）计算绝缘电阻值。为避免电流测量误差，仪器采用高精度电流传感器，可检测低至1nA的泄漏电流，配合高阻抗输入电路，实现最高2TΩ（1555型号）的电阻测量范围，1550C则覆盖0-1TΩ的测量需求。在高阻抗测量场景中，表面泄漏电流是影响精度的关键因素，仪器通过屏蔽端子（G）将表面泄漏电流直接导回负极，避免其流入测量回路，从而确保绝缘电阻的真实反映。
（二）极化指数（PI）与介质吸收率（DAR）计算原理
绝缘材料在直流电压作用下会发生极化现象，极化程度与材料受潮、老化状态密切相关。PI与DAR通过不同时间点的电阻比值评估极化特性：PI=R₁₀ₘᵢₙ/R₁ₘᵢₙ，反映10分钟内的极化稳定性，比值越大说明绝缘性能越好；国际标准DAR=R₁ₘᵢₙ/R₃₀ₛ，中国标准DAR[CN]=R₁ₘᵢₙ/R₁₅ₛ，快速评估短时间内的极化速度。仪器内置计时模块，自动记录对应时间点的电阻值并完成计算，无需人工干预，测试时间需分别满足10分钟（PI）与1分钟（DAR）以上，否则数据将标注为无效。
（三）斜坡测试的绝缘击穿检测原理
斜坡测试专为评估绝缘材料耐压极限设计，电压从0V以100V/s的速率线性上升，过程中实时监测电阻变化。当绝缘材料发生击穿时，电阻会突然陡降，仪器立即切断输出电压，保存击穿瞬间的电压与电阻值；若测试电压达到设定值仍未发生击穿，则记录最终绝缘电阻与测试电压。这一原理模拟了绝缘材料在实际工作中电压逐渐升高的场景，能更真实地反映其耐压性能，适用于新设备验收或疑似故障设备的深度检测。
Fluke1550C数字式绝缘电阻测试仪
仪器符合CATIV600V安全等级，意味着可在电网源头附近的高压环境中使用，双重绝缘设计与接地保护（尽管保护地端子内部未连接，额外插脚仅增强插头牢固度）降低了触电风险。带电电路警告功能通过电压感应传感器检测测试端子是否存在外部电压，当电压在30V-1100V范围内时，仪器发出蜂鸣提示并在显示屏显示，避免在设备未完全断电的情况下启动测试；同时，仪器具备2mA的交流电源电流抑制能力，减少现场电磁干扰对测量结果的影响。
Fluke1550C数字式绝缘电阻测试仪以其精准的测量性能、全面的功能配置与严苛的安全标准，成为工业高压设备维护领域的标杆产品。其符合IEEE43-2000与IEC系列国际标准，3年保修政策与全球服务网络为用户提供长期保障；灵活的测试电压调节、智能的数据管理与远程操作功能，大幅提升了预防性维护的效率与安全性；深入的绝缘状态评估能力（PI/DAR计算、斜坡测试），能提前发现设备潜在故障，避免非计划停机造成的经济损失。在电力、化工、制造、能源等行业中，Fluke1550C不仅是一款测试仪器，更是设备安全运行的“守护者”。其融合了福禄克数十年的测量技术积累，平衡了专业性与易用性，既满足资深工程师的深度检测需求，也适合现场技术人员的快速操作。随着工业自动化水平的提升，绝缘测试的重要性日益凸显，Fluke1550C将持续为各类高压设备的安全稳定运行提供可靠支撑，助力企业实现高效、安全、可持续的生产运营。
