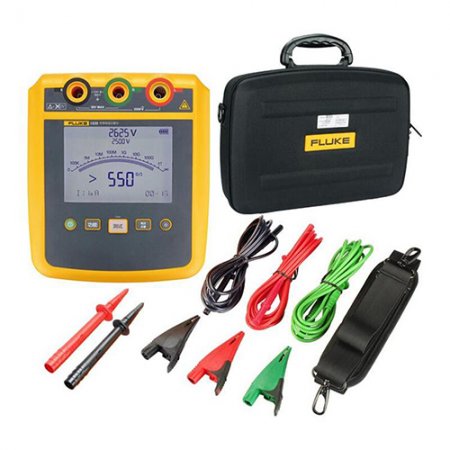

Fluke1535 绝缘电阻测试仪
在工业电气设备运维、电气装置交接试验等场景中，绝缘电阻检测是保障设备安全稳定运行的核心环节，直接关系到电力系统的可靠性与操作人员的安全。中华人民共和国国家标准GB50150-2006明确规定，不同电压等级的电气设备需匹配相应规格的兆欧表进行绝缘测试，其中10000V以下至3000V的设备或回路应采用2500V兆欧表。Fluke1535绝缘电阻测试仪作为一款2500V高压绝缘表，精准契合这一标准要求，凭借高达500G的测量范围、皮安级的检测精度与便捷的操作设计，......
产品描述
在工业电气设备运维、电气装置交接试验等场景中，绝缘电阻检测是保障设备安全稳定运行的核心环节，直接关系到电力系统的可靠性与操作人员的安全。中华人民共和国国家标准GB50150-2006明确规定，不同电压等级的电气设备需匹配相应规格的兆欧表进行绝缘测试，其中10000V以下至3000V的设备或回路应采用2500V兆欧表。Fluke1535绝缘电阻测试仪作为一款2500V高压绝缘表，精准契合这一标准要求，凭借高达500GΩ的测量范围、皮安级的检测精度与便捷的操作设计，成为电力、制造、油田等多个行业的优选测试工具。该仪器不仅解决了传统摇表操作繁琐、计时复杂、数据记录不便等痛点，更以严苛的安全标准、稳定的性能表现与广泛的场景适配性，为绝缘电阻测试提供了高效、精准的解决方案，助力行业实现标准化、规范化的检测流程。
在核心的绝缘电阻测试方面，仪器提供250V、500V、1000V、2500V四档可选测试电压，电压精度控制在±(3%+3V)，能满足从低压到高压不同规格电气设备的测试需求。电阻测量范围宽达200kΩ至500GΩ，不同电压档位下的测量精度呈现差异化设计：250V档位时，200kΩ至5.00GΩ范围内精度为5%，5.0GΩ至50.0GΩ精度为20%；500V档位下，200kΩ至10GΩ精度为5%，10GΩ至100GΩ精度为20%；1000V档位中，200kΩ至20GΩ精度为5%，20GΩ至200GΩ精度为20%；2500V档位下，200kΩ至50GΩ精度为5%，50GΩ至500GΩ精度为20%，宽量程与分级精度设计让仪器既能适配普通电路检测，也能满足高绝缘性能设备的精准测量。
Fluke1535绝缘电阻测试仪
除绝缘电阻外，仪器还集成漏电流与电容测量功能：漏电流测量量程为1nA至2mA，精度为±(20%+2nA)；电容测量量程为0.01μF至2.00μF，精度为±(读数的15%+0.03μF)，可同步获取被测设备的多项关键参数，提升测试的全面性。
在物理与环境适配参数方面，Fluke1535绝缘电阻测试仪采用8节IECLR6AA碱性电池供电，250V电压下可执行6500次测量，2500V电压下可完成1300次测量，续航能力满足长时间现场测试需求。仪器外形尺寸为184mm×211mm×93mm，重量仅1.3kg，便携性突出，方便操作人员携带至不同测试场景。工作温度范围为-10℃至+50℃，存储温度为-20℃至+60℃，工作湿度在无冷凝条件下，10℃至30℃时≤80%RH，30℃至50℃时≤50%RH，能适应工业现场复杂的温湿度环境。
安全性能方面，仪器符合CATIV600V过电压类别要求，具备IP40防护等级，通过IEC61326-1电磁兼容认证，内置带电电路警告功能（检测到>30V电压时发出警报），为操作人员提供多重安全保障。
为更清晰呈现核心参数，以下为关键技术指标汇总表：
表格
2.1绝缘电阻测量原理

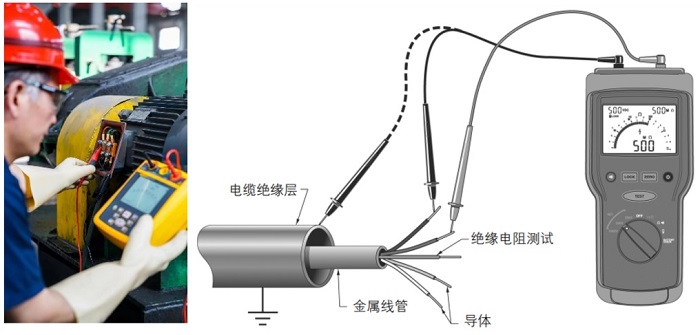

绝缘电阻的本质是衡量电气设备绝缘材料阻止电流泄漏的能力，Fluke1535绝缘电阻测试仪采用“高压直流输出+微电流检测”的核心架构。测试时，仪器向被测设备施加预设的直流测试电压（250V/500V/1000V/2500V），使绝缘材料内部形成微弱的漏电流。仪器内置高精度微电流检测模块，能够捕捉到1nA至2mA范围内的漏电流信号，再根据欧姆定律（R=U/I）计算出绝缘电阻值。
为提升测量精度，仪器设计了保护端子（G），可有效消除表面漏电对测量结果的干扰。当被测设备表面存在油污、潮湿等导致的表面漏电时，若仅通过火线端子（L）和接地端子（E）测量，表面漏电会计入总漏电流，导致电阻读数偏小。此时将保护端子（G）连接至被测设备的绝缘层表面，可将表面漏电导流至保护端子，使测量路径仅反映绝缘材料内部的漏电流，从而确保测试结果的准确性。
此外，仪器的高压输出模块具备低纹波特性，在1mA负载电流下，测试电压精度控制在-0%~+10%，能为测试提供稳定纯净的高压环境，避免电压波动对微电流检测的干扰，进一步保障绝缘电阻测量的稳定性。
2.2极化指数（PI）计算原理
极化指数是评估绝缘材料长期稳定性的关键指标，尤其适用于大型变压器、电机等设备的绝缘测试。Fluke1535绝缘电阻测试仪内置自动计算功能，无需人工计时与计算，测试过程更高效。
其计算原理为：在施加恒定测试电压的条件下，分别记录测试1分钟时的绝缘电阻值（R₁ₘᵢₙ）与测试10分钟时的绝缘电阻值（R₁₀ₘᵢₙ），通过公式PI=R₁₀ₘᵢₙ/R₁ₘᵢₙ得出极化指数。绝缘材料在高压作用下，会发生极化现象，漏电流随时间逐渐衰减并趋于稳定，10分钟与1分钟电阻值的比值能反映绝缘材料的极化程度与纯净度，比值越大说明绝缘性能越稳定。仪器在测试过程中会自动启动10分钟倒计时，完成后直接显示PI值，适配GB50150-2006标准中对大型电气设备绝缘评估的要求。
2.3介质吸收率（DAR）计算原理
介质吸收率与极化指数类似，用于快速评估绝缘材料的绝缘性能，测试耗时更短，适用于现场快速检测场景。Fluke1535绝缘电阻测试仪支持国际标准与中国标准两种计算模式：
国际标准模式下，公式为DAR=R₁ₘᵢₙ/R₃₀ₛ，即记录测试30秒时的电阻值（R₃₀ₛ）与1分钟时的电阻值（R₁ₘᵢₙ）并计算比值；中国标准模式下，公式为DAR[CN]=R₁ₘᵢₙ/R₁₅ₛ，即记录15秒时的电阻值（R₁₅ₛ）与1分钟时的电阻值（R₁ₘᵢₙ）计算比值。
该指标的核心原理是利用绝缘材料在高压初期的极化速度差异，快速判断绝缘是否受潮、污染或存在缺陷。若DAR值过小，通常表明绝缘材料内部含有水分或杂质，漏电流衰减缓慢，绝缘性能存在隐患。仪器会在测试满1分钟后自动计算并显示DAR值，为操作人员提供快速判断依据。
Fluke1535绝缘电阻测试仪以“简化操作、提升效率”为设计核心，搭载73.5mm×104mm大尺寸液晶显示屏，支持条形图与数字双重显示，可实时呈现绝缘电阻变化趋势，直观易懂。仪器采用一键测试设计，按住测试键1秒即可启动测试，无需复杂参数设置，测试完成后自动显示电阻值、PI值、DAR值等关键数据，免去传统摇表的计时与纸笔计算操作。
仪器内置自动放电功能，测试结束后会对被测设备进行放电并显示剩余电压，无需操作人员佩戴绝缘用具手动放电，大幅提升操作安全性，尤其适用于电容较大的电气设备测试。此外，仪器具备无操作10分钟自动关机功能，可有效节约电池电量，延长续航时间。
Fluke1535绝缘电阻测试仪
3.2广泛的行业应用场景
Fluke1535绝缘电阻测试仪的场景适配性极强，可满足多个行业的绝缘测试需求。在电力行业，适用于10kV以下变压器、开关设备、电缆线路的交接试验与定期运维，通过2500V高压测试评估设备绝缘老化程度；在制造行业，可对工程玻璃生产设备、工业电机、电气控制柜等进行出厂质检，确保产品绝缘性能符合安全标准；在油田领域，针对3KV潜油电泵控制柜等专用设备，其高电压测试能力与自动放电功能，能在恶劣现场环境下实现安全精准的检测。
实际应用中，该仪器可匹配GB50150-2006标准的各项要求，无论是3000V以下至500V设备的1000V电压测试，还是10000V以下至3000V设备的2500V电压测试，均能提供合规的测试方案，成为电气检测领域标准化作业的重要工具。
3.3可靠的性能验证与用户反馈
众多行业用户的实际使用体验印证了Fluke1535绝缘电阻测试仪的性能优势。在某外资制造企业的10KV变压器测试中，该仪器与某国产品牌数字电阻表对比，测试结果差异明显，其精准的读数得到操作人员认可；天津某工程玻璃有限公司的技术人员反馈，相比传统摇表，该仪器操作便捷，一键即可得出全面结果，大幅提升了检测效率；胜利油田某泵业的测试人员则对自动放电功能高度评价，认为其有效保障了测试过程的安全性，避免了手动放电的风险。
这些来自不同行业的实际反馈，充分证明了Fluke1535绝缘电阻测试仪在精度、安全性、便捷性等方面的综合优势，使其成为工业绝缘测试领域的实用型设备。
Fluke1535绝缘电阻测试仪以精准的技术参数、科学的测试原理、便捷的操作设计与广泛的场景适配性，构建了完善的绝缘电阻测试解决方案。其符合GB50150-2006国家标准与多项国际认证，覆盖从低压到高压的多档位测试需求，集成PI、DAR自动计算、自动放电等智能化功能，既解决了传统测试设备的操作痛点，又保障了测试数据的准确性与可靠性。从电力运维到工业制造，从油田现场到实验室检测，Fluke1535绝缘电阻测试仪凭借1.3kg的便携设计、稳定的续航能力与严苛的安全标准，成为不同场景下绝缘测试的优选工具。其不仅为电气设备的安全运行提供了关键数据支撑，更推动了绝缘检测行业向标准化、高效化、安全化方向发展。在工业智能化升级的背景下，Fluke1535绝缘电阻测试仪将持续发挥技术优势，为各行业的电气安全保障提供可靠支持，助力企业降低运维成本、提升设备可靠性，成为工业生产与电力运维领域不可或缺的测试设备。
Fluke1535绝缘电阻测试仪核心技术参数
Fluke1535绝缘电阻测试仪的技术参数围绕绝缘测试的核心需求展开，覆盖电压输出、电阻测量、辅助功能等多个维度，所有指标均符合IEC61010-1、IEC61557等国际标准，确保测试数据的准确性与可靠性。在核心的绝缘电阻测试方面，仪器提供250V、500V、1000V、2500V四档可选测试电压，电压精度控制在±(3%+3V)，能满足从低压到高压不同规格电气设备的测试需求。电阻测量范围宽达200kΩ至500GΩ，不同电压档位下的测量精度呈现差异化设计：250V档位时，200kΩ至5.00GΩ范围内精度为5%，5.0GΩ至50.0GΩ精度为20%；500V档位下，200kΩ至10GΩ精度为5%，10GΩ至100GΩ精度为20%；1000V档位中，200kΩ至20GΩ精度为5%，20GΩ至200GΩ精度为20%；2500V档位下，200kΩ至50GΩ精度为5%，50GΩ至500GΩ精度为20%，宽量程与分级精度设计让仪器既能适配普通电路检测，也能满足高绝缘性能设备的精准测量。
Fluke1535绝缘电阻测试仪
在物理与环境适配参数方面，Fluke1535绝缘电阻测试仪采用8节IECLR6AA碱性电池供电，250V电压下可执行6500次测量，2500V电压下可完成1300次测量，续航能力满足长时间现场测试需求。仪器外形尺寸为184mm×211mm×93mm，重量仅1.3kg，便携性突出，方便操作人员携带至不同测试场景。工作温度范围为-10℃至+50℃，存储温度为-20℃至+60℃，工作湿度在无冷凝条件下，10℃至30℃时≤80%RH，30℃至50℃时≤50%RH，能适应工业现场复杂的温湿度环境。
安全性能方面，仪器符合CATIV600V过电压类别要求，具备IP40防护等级，通过IEC61326-1电磁兼容认证，内置带电电路警告功能（检测到>30V电压时发出警报），为操作人员提供多重安全保障。
为更清晰呈现核心参数，以下为关键技术指标汇总表：
表格
| 技术参数类别 | 具体指标 |
| 测试电压 | 250V/500V/1000V/2500V，精度±(3%+3V) |
| 绝缘电阻测量范围 | 200kΩ~500GΩ |
| 绝缘电阻测量精度 |
250V：200kΩ~5.00GΩ（5%），5.0GΩ~50.0GΩ（20%）；500V：200kΩ~10GΩ（5%），10GΩ~100GΩ（20%） 1000V：200kΩ~20GΩ（5%），20GΩ~200GΩ（20%）；2500V：200kΩ~50GΩ（5%），50GΩ~500GΩ（20%） |
| 漏电流测量 | 量程1nA~2mA，精度±(20%+2nA) |
| 电容测量 | 量程0.01μF~2.00μF，精度±(15%读数+0.03μF) |
| 供电方式 | 8节IECLR6AA碱性电池 |
| 续航能力 | 250V：6500次测量；2500V：1300次测量 |
| 物理尺寸 | 184mm×211mm×93mm |
| 重量 | 1.3kg |
| 工作温湿度 | 温度-10℃~+50℃；湿度≤80%RH（10℃~30℃），≤50%RH（30℃~50℃） |
| 安全认证 | CATIV600V，IP40防护等级，IEC61010-1，IEC61557系列 |
| 特殊功能 | 自动计算PI（极化指数）、DAR（介质吸收率），自动放电，无操作10分钟自动关机 |
Fluke1535绝缘电阻测试仪测试原理深度解析
Fluke1535绝缘电阻测试仪的测试原理基于欧姆定律与绝缘材料的电气特性，核心围绕绝缘电阻测量、极化指数（PI）计算、介质吸收率（DAR）计算三大核心功能展开，通过精准的高压输出与微电流检测，实现对被测设备绝缘性能的全面评估。2.1绝缘电阻测量原理
绝缘电阻的本质是衡量电气设备绝缘材料阻止电流泄漏的能力，Fluke1535绝缘电阻测试仪采用“高压直流输出+微电流检测”的核心架构。测试时，仪器向被测设备施加预设的直流测试电压（250V/500V/1000V/2500V），使绝缘材料内部形成微弱的漏电流。仪器内置高精度微电流检测模块，能够捕捉到1nA至2mA范围内的漏电流信号，再根据欧姆定律（R=U/I）计算出绝缘电阻值。
为提升测量精度，仪器设计了保护端子（G），可有效消除表面漏电对测量结果的干扰。当被测设备表面存在油污、潮湿等导致的表面漏电时，若仅通过火线端子（L）和接地端子（E）测量，表面漏电会计入总漏电流，导致电阻读数偏小。此时将保护端子（G）连接至被测设备的绝缘层表面，可将表面漏电导流至保护端子，使测量路径仅反映绝缘材料内部的漏电流，从而确保测试结果的准确性。
此外，仪器的高压输出模块具备低纹波特性，在1mA负载电流下，测试电压精度控制在-0%~+10%，能为测试提供稳定纯净的高压环境，避免电压波动对微电流检测的干扰，进一步保障绝缘电阻测量的稳定性。
2.2极化指数（PI）计算原理
极化指数是评估绝缘材料长期稳定性的关键指标，尤其适用于大型变压器、电机等设备的绝缘测试。Fluke1535绝缘电阻测试仪内置自动计算功能，无需人工计时与计算，测试过程更高效。
其计算原理为：在施加恒定测试电压的条件下，分别记录测试1分钟时的绝缘电阻值（R₁ₘᵢₙ）与测试10分钟时的绝缘电阻值（R₁₀ₘᵢₙ），通过公式PI=R₁₀ₘᵢₙ/R₁ₘᵢₙ得出极化指数。绝缘材料在高压作用下，会发生极化现象，漏电流随时间逐渐衰减并趋于稳定，10分钟与1分钟电阻值的比值能反映绝缘材料的极化程度与纯净度，比值越大说明绝缘性能越稳定。仪器在测试过程中会自动启动10分钟倒计时，完成后直接显示PI值，适配GB50150-2006标准中对大型电气设备绝缘评估的要求。
2.3介质吸收率（DAR）计算原理
介质吸收率与极化指数类似，用于快速评估绝缘材料的绝缘性能，测试耗时更短，适用于现场快速检测场景。Fluke1535绝缘电阻测试仪支持国际标准与中国标准两种计算模式：
国际标准模式下，公式为DAR=R₁ₘᵢₙ/R₃₀ₛ，即记录测试30秒时的电阻值（R₃₀ₛ）与1分钟时的电阻值（R₁ₘᵢₙ）并计算比值；中国标准模式下，公式为DAR[CN]=R₁ₘᵢₙ/R₁₅ₛ，即记录15秒时的电阻值（R₁₅ₛ）与1分钟时的电阻值（R₁ₘᵢₙ）计算比值。
该指标的核心原理是利用绝缘材料在高压初期的极化速度差异，快速判断绝缘是否受潮、污染或存在缺陷。若DAR值过小，通常表明绝缘材料内部含有水分或杂质，漏电流衰减缓慢，绝缘性能存在隐患。仪器会在测试满1分钟后自动计算并显示DAR值，为操作人员提供快速判断依据。
Fluke1535绝缘电阻测试仪的核心功能与场景适配
3.1便捷操作与智能化功能Fluke1535绝缘电阻测试仪以“简化操作、提升效率”为设计核心，搭载73.5mm×104mm大尺寸液晶显示屏，支持条形图与数字双重显示，可实时呈现绝缘电阻变化趋势，直观易懂。仪器采用一键测试设计，按住测试键1秒即可启动测试，无需复杂参数设置，测试完成后自动显示电阻值、PI值、DAR值等关键数据，免去传统摇表的计时与纸笔计算操作。
仪器内置自动放电功能，测试结束后会对被测设备进行放电并显示剩余电压，无需操作人员佩戴绝缘用具手动放电，大幅提升操作安全性，尤其适用于电容较大的电气设备测试。此外，仪器具备无操作10分钟自动关机功能，可有效节约电池电量，延长续航时间。
Fluke1535绝缘电阻测试仪
Fluke1535绝缘电阻测试仪的场景适配性极强，可满足多个行业的绝缘测试需求。在电力行业，适用于10kV以下变压器、开关设备、电缆线路的交接试验与定期运维，通过2500V高压测试评估设备绝缘老化程度；在制造行业，可对工程玻璃生产设备、工业电机、电气控制柜等进行出厂质检，确保产品绝缘性能符合安全标准；在油田领域，针对3KV潜油电泵控制柜等专用设备，其高电压测试能力与自动放电功能，能在恶劣现场环境下实现安全精准的检测。
实际应用中，该仪器可匹配GB50150-2006标准的各项要求，无论是3000V以下至500V设备的1000V电压测试，还是10000V以下至3000V设备的2500V电压测试，均能提供合规的测试方案，成为电气检测领域标准化作业的重要工具。
3.3可靠的性能验证与用户反馈
众多行业用户的实际使用体验印证了Fluke1535绝缘电阻测试仪的性能优势。在某外资制造企业的10KV变压器测试中，该仪器与某国产品牌数字电阻表对比，测试结果差异明显，其精准的读数得到操作人员认可；天津某工程玻璃有限公司的技术人员反馈，相比传统摇表，该仪器操作便捷，一键即可得出全面结果，大幅提升了检测效率；胜利油田某泵业的测试人员则对自动放电功能高度评价，认为其有效保障了测试过程的安全性，避免了手动放电的风险。
这些来自不同行业的实际反馈，充分证明了Fluke1535绝缘电阻测试仪在精度、安全性、便捷性等方面的综合优势，使其成为工业绝缘测试领域的实用型设备。
Fluke1535绝缘电阻测试仪以精准的技术参数、科学的测试原理、便捷的操作设计与广泛的场景适配性，构建了完善的绝缘电阻测试解决方案。其符合GB50150-2006国家标准与多项国际认证，覆盖从低压到高压的多档位测试需求，集成PI、DAR自动计算、自动放电等智能化功能，既解决了传统测试设备的操作痛点，又保障了测试数据的准确性与可靠性。从电力运维到工业制造，从油田现场到实验室检测，Fluke1535绝缘电阻测试仪凭借1.3kg的便携设计、稳定的续航能力与严苛的安全标准，成为不同场景下绝缘测试的优选工具。其不仅为电气设备的安全运行提供了关键数据支撑，更推动了绝缘检测行业向标准化、高效化、安全化方向发展。在工业智能化升级的背景下，Fluke1535绝缘电阻测试仪将持续发挥技术优势，为各行业的电气安全保障提供可靠支持，助力企业降低运维成本、提升设备可靠性，成为工业生产与电力运维领域不可或缺的测试设备。
