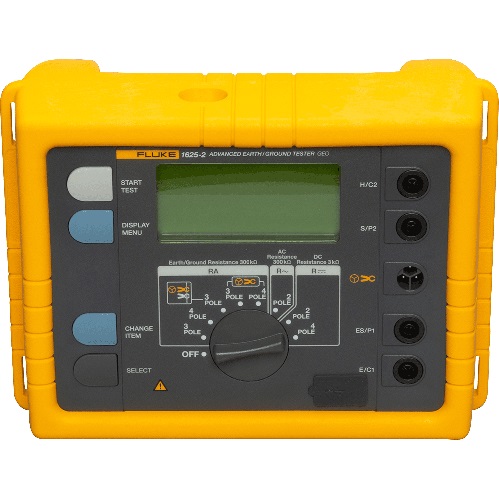

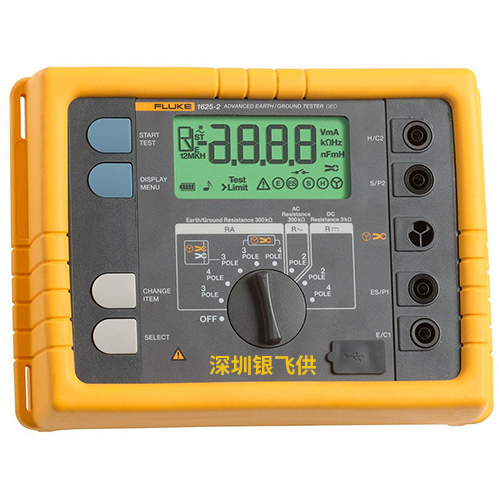

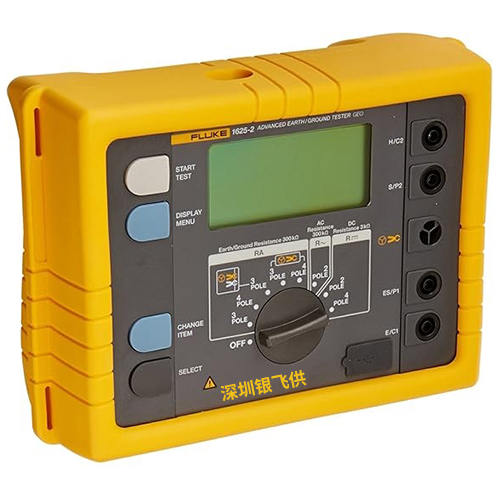

Fluke1625-2 接地电阻测试仪
Fluke1625-2接地电阻测试仪详细解析与应用指南 。在电力、通信、建筑等行业中,接地系统的性能直接关系到设备和人员的安全。接地电阻是衡量接地系统性能的重要指标,因此,准确测量接地电阻对于保障系统的稳定运行至关重要。Fluke1625-2接地电阻测试仪作为一款功能全面的测试设备,不仅支持多种接地电阻测量方法,还具备高效、便捷的操作特性,广泛应用于各种需要精确测量接地电阻的场合。本文将详细解析 Fluke1625-2接地电阻测试仪的特点、操作......
产品描述
Fluke1625-2接地电阻测试仪详细解析与应用指南。在电力、通信、建筑等行业中,接地系统的性能直接关系到设备和人员的安全。接地电阻是衡量接地系统性能的重要指标,因此,准确测量接地电阻对于保障系统的稳定运行至关重要。Fluke1625-2接地电阻测试仪作为一款功能全面的测试设备,不仅支持多种接地电阻测量方法,还具备高效、便捷的操作特性,广泛应用于各种需要精确测量接地电阻的场合。本文将详细解析 Fluke1625-2接地电阻测试仪的特点、操作方法、应用场景以及维护保养,为用户提供全面的使用指南。
Fluke1625-2接地电阻测试仪基本信息
Fluke1625-2接地电阻测试仪是一款集多种测量功能于一体的专业设备,支持三极和四极电位降测量、四极土壤电阻率测试、选择性测试以及无桩测试等多种测量模式。该测试仪设计紧凑,便于携带,且具备IP56防护等级,适合户外使用。通过USB端口,用户可以轻松存储和下载测试数据,方便后续分析和归档。
主要特点
1、无桩测试:Fluke1625-2无需使用接地桩,仅通过两个钳口即可快速测量接地回路电阻,大大提高了测试效率和便捷性。
2、功能全面:支持三极和四极电位降测量、四极土壤电阻率测试、选择性测试和无桩测试等多种测量模式,满足不同应用场景的需求。
3、易于操作:大尺寸旋转开关和清晰的显示屏设计,使用户即使戴着手套也能轻松操作。每次测试时,测试仪会提示所需使用的地桩或钳口,简化了操作流程。
4、数据存储和传输:通过USB端口,用户可以方便地存储和下载测试数据,便于后续的数据管理和分析。
5、坚固耐用:IP56防护等级的外壳设计,确保测试仪在恶劣环境下也能正常工作。
操作方法和基本操作步骤
1、准备工作:确保测试仪电量充足,检查测试导线、钳口等附件是否完好。准备必要的测量工具,如接地棒(如需使用)。
2、选择测量模式:根据测量需求,通过旋转开关选择合适的测量模式。Fluke1625-2支持三极和四极电位降测量、土壤电阻率测试、选择性测试和无桩测试等多种模式。
3、连接测试设备:根据所选测量模式,将测试导线、钳口等附件连接到测试仪上。注意检查连接是否牢固,避免接触不良导致测量误差。
4、设置测量参数:根据需要调整测量频率、量程等参数。Fluke1625-2支持自动量程选择功能,用户也可根据实际情况手动设置量程。
5、启动测量:按下启动按钮开始测量。测试仪将自动进行数据处理并显示测量结果。用户可根据需要记录测量结果或将其下载至电脑进行进一步分析。
无桩测试操作步骤
无桩测试是Fluke1625-2的一大特色功能,通过两个钳口即可快速测量接地回路电阻。具体操作步骤如下:
1、准备钳口:确保两个钳口干净、无损坏且连接良好。
2、夹住接地回路:将两个钳口分别夹住接地回路中的导体部分。注意保持钳口与导体的良好接触,避免测量误差。
3、启动测量:按下启动按钮开始测量。测试仪将自动进行数据处理并显示接地回路电阻值。
应用场景
Fluke1625-2接地电阻测试仪广泛应用于电力、通信、建筑等多个行业,以下是一些典型应用场景:
1、电力系统:在电力系统中,接地电阻的大小直接关系到系统的安全稳定运行。定期使用 Fluke1625-2进行接地电阻测量,可以及时发现并解决接地系统存在的问题,降低电气事故的风险。此外,在变电站、发电厂等场所进行设备维护和检修时,Fluke1625-2也是好用的的工具之一。
2、通信行业:通信基站、微波站等通信设施的接地系统对于保障通信设备的安全运行至关重要。Fluke1625-2能够快速准确地测量这些设施的接地电阻,帮助维护人员及时发现并处理接地系统的问题,确保通信设备的稳定运行和通信质量。
3、建筑行业:在建筑行业中,接地系统对于保障建筑物内电气设备的安全运行具有重要意义。在进行建筑物电气安全检查时,使用 Fluke1625-2可以方便地测量接地电阻值,评估接地系统的性能是否符合安全标准。此外,在进行建筑物的防雷接地系统设计时,Fluke1625-2也能提供有力的技术支持。
高级功能与应用
土壤电阻率测量
Fluke1625-2支持四极土壤电阻率测量功能,通过插入土壤中的四个等间距接地棒进行测量,并根据测量结果计算土壤电阻率。这一功能有助于评估接地系统的性能并进行优化设计,确保接地系统在各种土壤条件下的有效性。
选择性接地电阻测量
在网状运行的接地系统中,可能需要测量某个特定接地电极的电阻而不影响其他部分。Fluke1625-2支持通过外接变流器进行选择性接地电阻测量功能,无需断开系统的其他部分即可实现精确测量。
文章来源于Fluke1625-2接地电阻测试仪,欢迎交流。
通用技术指标 | ||||
存储器 | 通过 USB 端口可访问内部存储器存储的多达 1500 条记录 | |||
测量功能 |
干扰电压和频率、含/不含夹式电流互感器的三极 和四极接地电阻、二极交流电阻、二极和四极直流电阻 |
|||
显示屏 | 4 数位(2999 数位) - 7 段液晶显示屏(可视性提高) | |||
操作 | 中央旋转开关和功能键 | |||
温度范围 | ||||
工作温度 | -10 °C 至 50 °C(14 °F 至 122 °F) | |||
存放温度 | -30 °C 至 60 °C(-22 °F 至 140 °F) | |||
温度系数 | ± 读数的 0.1% /°C <18 °C >28 °C | |||
防护类型 | 按照 EN60529,壳体防护等级为 IP56;电池盖防护等级为 IP40 | |||
最大电压 | 警告 – 插口 "钳口" 至插口 E、ES、S 或 H | |||
Urms = 0 V | ||||
插口 E、ES、S 或 H 相互之间任意组合,最大Urms = 250 V(属于误用) | ||||
安全性 | 采用双重和/或加强绝缘保护。对地最大50V(按照IEC61010-1)。污染等级2 | |||
质量标准 | 按照 DIN ISO 9001 标准开发、设计和生产 | |||
外场影响 | 符合 DIN 43780 (8/76) | |||
辅助电源 | 6 x 1.5 V 碱性电池(IEC LR6 或 AA 型) | |||
电池寿命范围 | 使用 IEC LR6/ AA 型:通常为3,000 次测量 (RE+RH ≤ 1 kΩ) | |||
使用 IEC LR6/ AA 型:通常为6,000 次测量 (RE + RH > 10 kΩ) | ||||
尺寸(宽 x 高 x 深) | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) | |||
重量 | ≤ 1.1 kg (2.43 lb)(不含附件);7.6 kg (16.8 lb)(携带箱中含附件和电池) | |||
外壳材料 | 聚酯 | |||
干扰电压直流 + 交流的测量 (UST) | ||||
测量误差极限:方法 | 全波整流 | |||
测量范围 | 1 V 至 50 V | |||
显示范围 | 0.0 V 至 50 V | |||
分辨率 | 0.1 V | |||
频率范围 | 交流/直流 45 Hz 至 400 Hz 正弦波 | |||
精度 | ±(读数的 5% + 5 位数) | |||
测量序列 | 约 4 次测量/秒 | |||
内阻 | 约 1.5 MΩ | |||
最大过载 | Urms = 250 V | |||
干扰频率的测量 (F) | ||||
测量误差极限:方法 | 测量干扰电压的振荡周期 | |||
测量量程 | 6.0 Hz 至 400 Hz | |||
显示范围 | 16.0 Hz 至 299.9 Hz 至 999 Hz | |||
分辨率 | 0.1 Hz 至 1 Hz | |||
量程 | 1 V 至 50 V | |||
精度 | ±(读数的 1% + 2 位数) | |||
接地电阻 (RE) | ||||
测量方法 | 按照 IEC61557-5 标准用探针测量电流和电压 | |||
开路电压 | 20/48 V,交流 | |||
短路电流 | 250 mA(交流) | |||
测量频率 | 手动或自动选择 94、105、111 和 128 Hz(AFC),在函数 R¹ 中为 55 Hz | |||
噪声抑制 | 120 dB(16 2/3、50、60 和 400 Hz) | |||
对地最大过载 | Urms = 250 V | |||
电气测量规格 | ||||
固有误差或影响量 | 参考条件或指定工作范围 | 符号代码 |
按照IEC1557标准相关 部分要求或测试 |
测试类型 |
固有误差 | 参考条件 | A | 第 5 部分 6.1 节 | R |
位置 | 参考位置 ±90 ° | E1 | 第 1 部分 4.2 节 | R |
电源电压 | 以制造商规定的极限值 | E2 | 第 1 部分 4.2 和 4.3 节 | R |
温度 | 0 °C 和 35 °C | E3 | 第 1 部分 4.2 节 | T |
串联干扰电压 | 参阅第 4.2 和 4.3 节 | E4 | 第 5 部分 4.2 和 4.3 节 | T |
探针和辅助接地电极的电阻 | 0 至 100 x RA 但 ≤ 50 kΩ | E5 | 第 5 部分 4.3 节 | T |
系统频率 | 标称频率的 99% 至 101% | E7 | 第 5 部分 4.3 节 | T |
系统电压 | 标称电压的 85% 至 110% | E8 | 第 5 部分 4.3 节 | T |
操作误差 | B = ±(|A| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 ) | 第 5 部分 4.3 节 | R | |
B[%] = ± B/基准值 x 100% A = 固有误差 En = 偏差 R = 例行测试 T = 类型测试 |
||||
测量量程 | 0.020 Ω 至 300 kΩ | |||
显示范围 | 0.001 Ω 至 2.999 Ω | |||
3.00 Ω 至 29.99 Ω | ||||
30.0 Ω 至 299.9 Ω | ||||
0.300 kΩ 至 2.999 kΩ | ||||
3.00 kΩ 至 29.99 kΩ | ||||
30.0 kΩ 至 299.9 kΩ | ||||
分辨率 | 0.001 Ω | |||
0.01 Ω | ||||
0.1 Ω | ||||
1 Ω | ||||
10 Ω | ||||
100 Ω | ||||
精度 | ±(读数的 2% + 2 位数) | |||
操作误差 | ±(读数的 5% + 5 位数) | |||
测量时间 | 固定频率时通常为 8 秒使用自动频率控制,最大30秒,完成所有测量频率循环 | |||
由于探针和辅助接地电极的电阻 导致的附加误差 |
RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 位数 | |||
RH 和 RS 测量误差 | 固定频率时通常为RE + RS + RH 的 10% | |||
最大探针电阻 | ≤ 1 MΩ | |||
最大辅助接地电极电阻 | ≤ 1 MΩ | |||
如果误差处于 IEC61557-5 要求的限定范围之内,则会自动检查。 |
||||
测量分辨率的自动转换取决于辅助接地电极电阻 RH | ||||
Umeas = 48 V 时的 RH | < 300 Ω | |||
< 6 Ω | ||||
< 60 Ω | ||||
< 600 Ω | ||||
Umeas = 20 V 时的 RH | < 250 Ω | |||
< 2.5 kΩ | ||||
< 25 kΩ | ||||
< 250 kΩ | ||||
分辨率 | 1 mΩ | |||
10 mΩ | ||||
100 mΩ | ||||
1 Ω | ||||
选择性接地电阻测量 (RE 钳口) | ||||
测量方法 |
按照EN61557-5标准用探针测量电流和电压, 并用额外的变压器测量单个支路中的电流。 |
|||
开路电压 | 20/48 V,交流 | |||
短路电流 | 250 mA(交流) | |||
测量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC),55 Hz (R¹) | |||
噪声抑制 | 120 dB(162/3、50、60 和 400 Hz) | |||
对地最大过载 | 对地最大Urms = 250 V(将不会启动测量) | |||
测量量程 | 0.020 Ω 至 300 kΩ | |||
显示范围 | 0.001 Ω 至 2.999 Ω | |||
3.00 Ω 至 29.99 Ω | ||||
30.0 Ω 至 299.9 Ω | ||||
0.300 kΩ 至 2.999 kΩ | ||||
3.00 kΩ 至 29.99 kΩ | ||||
分辨率 | 0.001 Ω | |||
0.01 Ω | ||||
0.1 Ω | ||||
1 Ω | ||||
10 Ω | ||||
精度 | ±(读数的 7% + 2 位数) | |||
操作误差 | ±(读数的 10% + 5 位数) | |||
由于探针和辅助接地典型电极电阻 导致的附加误差 |
RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 位数 | |||
RH 和 RS 测量误差 | 固定频率时通常为RETOTAL + RS + RH 的 10% | |||
测量时间 | 固定频率时通常为8 秒使用自动频率控制,最大30 秒,完成所有测量频率循环。 | |||
待测单个支路的最小电流 | 0.5 mA | 使用互感器 (1000:1) | ||
0.1 mA | 使用互感器 (200:1) | |||
通过互感器的最大干扰电流 | 3 A | 使用互感器 (1000:1) | ||
1. 使用推荐的电流钳/互感器。 | ||||
电阻测量 (R~) | ||||
测量方法 | 测量电流和电压 | |||
测量电压 | 20 V 交流电压,矩形脉冲 | |||
短路电流 | > 250 mA(交流) | |||
测量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC) | |||
测量量程 | 0.020 Ω 至 300 kΩ | |||
显示范围 | 0.001 Ω 至 2.999 Ω | |||
3.00 Ω 至 29.99 Ω | ||||
30.0 Ω 至 299.9 Ω | ||||
300 Ω 至 2999 Ω | ||||
3.00 kΩ 至 29.99 kΩ | ||||
30.0 kΩ 至 299.9 kΩ | ||||
分辨率 | 0.001 Ω | |||
0.01 Ω | ||||
0.1 Ω | ||||
1 Ω | ||||
10 Ω | ||||
100 Ω | ||||
精度 | ±(读数的 2% + 2 位数) | |||
操作误差 | ±(读数的 5% + 5 位数) | |||
测量时间 | 通常为 6 秒 | |||
最大干扰电压 | 24 V,超过 24 V 无法启动测量 | |||
最大过载 | Urms 最大值 = 250 V | |||
电阻测量(R 直流) | ||||
测量方法 | 可按照 IEC61557-4 进行电流-电压测量 | |||
测量电压 | 直流 20 V | |||
短路电流 | 250 mA DC | |||
测量值的公式 |
对于四极测量,可延长H、S、ES导线而不会产生附加误差。 导线 E 中的电阻 > 1 Ω 时,可导致5m Ω/Ω的附加误差。 |
|||
测量量程 | 0.020 Ω 至 300 kΩ | |||
显示范围 | 0.001 Ω 至 2.999 Ω | |||
3.00 Ω 至 29.99 Ω | ||||
30.0 Ω 至 299.9 Ω | ||||
300 Ω 至 2999 Ω | ||||
3.0 kΩ 至 29.99 kΩ | ||||
30.0 kΩ 至 299.9 kΩ | ||||
分辨率 | 0.001 Ω | |||
0.01 Ω | ||||
0.1 Ω | ||||
1 Ω | ||||
10 Ω | ||||
100 Ω | ||||
精度 | ±(读数的 2% + 2 位数) | |||
操作误差 | ±(读数的 5% + 5 位数) | |||
测量序列 | 约 2 次测量/秒 | |||
测量时间 | 通常为 4 秒,包括极性反转(二极或四极) | |||
最大干扰电压 | 直流或交流电压 ≤3 V,超过 3 V 无法启动测量 | |||
最大感应率 | 2 Henry | |||
最大过载 | Urms = 250 V | |||
测量导线电阻的补偿 (RK) | ||||
在函数 RE 三极、RE 四极(钳口)、R 交流和 R 直流二极中,可以打开测量导线电阻的补偿 (RK) | ||||
测量值的公式 | R显示 = R测量 - R补偿² | |||
2. 设定点输入值 RK = 0.000 Ω,通过调整测量在 0.000 至 29.99 Ω 范围内变化。 | ||||
无桩接地回路测量(双钳口,无桩) | ||||
开关档位 | RA 四极(双钳口,无桩) | |||
分辨率 | 0.001 Ω 至 0.1 Ω | |||
测量量程 | 0.02 Ω 至 199.9 Ω | |||
精度 | ±(读数的 7% + 3 位数) | |||
操作误差 | ±(读数的 10% + 5 位数) | |||
测量电压 | Vm = 48 V 交流(初级电压) | |||
测量频率 | 128 Hz | |||
噪声电流 (IEXT) | 最大IEXT = 10 A(交流)(RA < 20 Ω) | |||
对地最大IEXT = 2 A(交流)(RA > 20 Ω) | ||||
测量原理:使用两个电流互感器对闭合环路中的电阻进行无桩测量。 自动量程选择。 仅当按照指定的最小距离使用推荐的电流钳进行测量时,有关无桩接地回路测量的信息才有效。 |
