ADTS552F民航通用型双通道航空大气数据测试仪系统产品特性

● ADTS触摸式蓝牙无线手持式遥控器（提供备用电缆）
● 可一指轻扫并带有彩色图表和菜单的触摸屏用户界面
● 标准图标和操作界面布局便于常规测试
● 多种菜单语言可选
● 高流量比例压力控制技术
● 大容积压力/真空气源
● 最低5000小时气源运行时间
● 内置TERPS高精度压力传感器
● 高精度符合RVSM（缩小航道间距）规程
● 15个月的校准周期选项
● 18个月的校准周期选项
● 发动机压缩比率（EPR）选项
● 保存客户设制的飞机测试程序
● 提供配件包，ADTS手持遥控器便携包可选
● 可追溯升级到三通道或四通道
● DRUCK ADTS全球服务支持

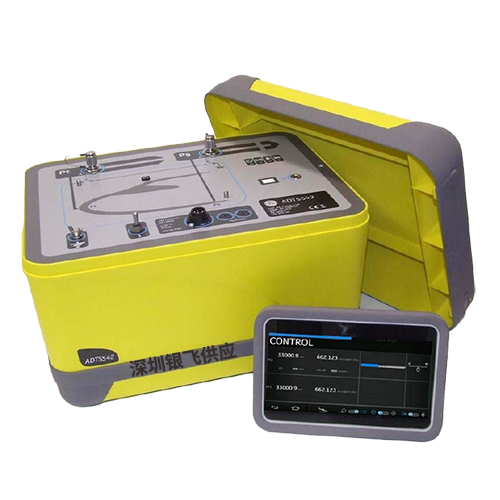

ADTS552F大气数据测试仪

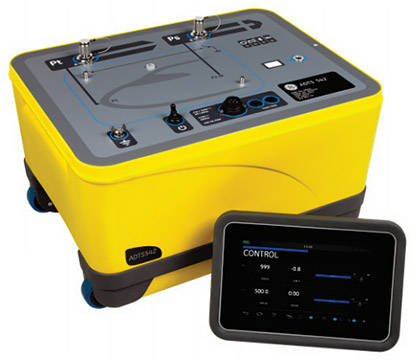

配有ADTS Touch的ADTS552F是一款具有大容积压力/真空气源的便携式双通道大气数据测试仪。可用于轻型飞机以及宽体客机和货机等多种不同机型。
为确保测试精度符合RVSM（缩小航道间距）规程, 新型ADTS552F采用了先进的德鲁克 TERPS（沟槽刻蚀硅谐振压力传感器）技术以及创新性的德鲁克比例压力控制技术。
ADTS552F通过采用先进的德鲁克比例压力控制技术及高压泵来实现以平稳的变化率增至高压。
**由于不同国家对无线电通讯执照的要求不同无线蓝牙功能可能无法在某些国家进行使用可向DRUCK索取ADTS TOUCH蓝牙功能被许可使用的国家的最新名单。

ADTS552F标准规格

● ADTS552F大气数据测试仪
● ADTS Touch手持式遥控器
● AC电源线：长约1.8米（6英尺）
● ADTS Touch远程连接电缆: 长约5米（16英尺）
● ADTS Touch电池组
● ADTS Touch交流电源
● 静压和总压彩色标签包
● 多国语言安装手册
● 附件包
● 操作手册（已保存在ADTS Touch中）
● 校准证书可追溯至国际标准

测量单位
● 海拔高度： ft, meters
● 空速： knots, km/hr, mph
● 爬升率： ft/min, m/min, m/s
● 其它： mbar, inHg, inH2O, mmHg, kPa, hPa, psi
控制率 / 显示
● Roc： 爬升率
● Rt Ps： 静压率
● Rt Pt： 总压率
● Rt Qc： 总压静压比率
● Rt CAS： 校准空速率
● Rt EPR： 发动机压缩比率
过载压力
过载压力在满量程（FS）的1.25倍以内时校准变化可忽略
校准稳定性
ADTS552F： 15个月内优于0.05mbar (Ps) & 0.05mbar (Pt)
ADTS552F-E3： 18个月内优于0.05mbar (Ps) & 0.05mbar (Pt)
重新校准
简单的键盘指令，建议使用基准级的压力标准
显示：7”WVGA (800×480) TF，TLED背光。高对比度，宽视角，每秒2个读数
电源：
可自动选择
100/120/230 Vac, 50/60 Hz, power - 200 VA;
115 Vac, 400 Hz, power - 250 VA
电源中断保护：系统会被锁定，并提供手动降压功能

自检
完整的自检程序并报告电路和气路系统的状态
温度范围
● 贮存温度： -20℃ ~ 70℃
● 工作温度： 0℃ ~ 50℃
湿度：0 ~ 95%非凝露
环境影响
振动/冲击&太阳辐射符合MIL- PRF - 28800F，2级
安全性能
EMC EN61326, LVD EN61010（电路安全标准，PED，WEE，CE marked）
外部特性
● 重量17Kg (37.4 lb)
● 外壳尺寸（包括箱盖）H 300mm, D 425mm, W 525mm(H 11.8 in, D 16.7 in, W 20.7 in)
气路连接
静压和总压： AN4接头
密封：在工作模式（卸除箱盖）下符合全天候防护级别。主机IP23，ADTS Touch遥控器IP65
气源：一体式压力和真空气源，最低5000小时运行时间：
● 6L总容积（Ps 4L + Pt 2L），以1,829 m/min（6,000 ft/min）速率最高可至9,144 m（30,000 ft）
● 水分/潮气可自动排出

ADTS552F大气数据测试仪和动静压试验仪选件和附件
选件 - EPR测试
发动机压缩比率（EPR）测试（进/排气 Pt/Ps）
选件 – ADTS552F - E3
校准周期为18个月的ADTS552F （包括一次UKAS标定）

ADTS552F大气数据测试仪和动静压试验仪附件
产品编号与产品描述如下列表
AATOUCH-4：ADTS Touch便携包
AA500F-7：额外的ADTS Touch远程连接电缆 – 长约5 m (16 ft)，可同ADTS Touch电缆连接将总长度延长至 10 m (32 ft)
AA500F-8：额外的ADTS Touch远程连接电缆 – 长约18 m (59 ft)
AATOUCH-5：ADTS Touch电池组 AC台式充电器（注明国家电源线要求）
ATOUCH-1 ：额外的ADTS Touch电池组
ADTSTOUCH：额外的ADTS Touch手持式遥控器（注明国家电源线要求）
AA500F-1：压力接头AN3 male
AA500F-2：压力接头AN4 male
AA500F-3：压力接头AN6 male
AA500F-4：压力接头Staubli quickfit male
AA500F-5：压力接头Hanson quickfit male
AA500F-6：多路切换接头，one way + one way switched
AA500F-19：红色软管（请以米或英尺为单位注明长度）
AA500F-20：蓝色软管（请以米或英尺为单位注明长度）
AA500F-21：压力接头AN3 female
AA500F-22：压力接头AN4 female
AA500F-23：压力接头AN6 female
AA500F-24：压力接头Staubli quickfit female
AA500F-25：压力接头Hanson quickfit female

安全性的问题
ADTS552F大气数据测试仪和动静压试验仪的制造与设计，在合适的应用场合中都被认为是安全的。请根据原厂随厂提供的手册来安全地使用本产品。请勿将设备用于其它手册以外的用途。手册包含操作安全指导，请确保按照安全指导操作本设备以利于本设备在安全的情况下进行工作。安全说明指导旨在警告与保护操作者的人身安全避免收到伤害以及本设备避免受到损害。安全警告标记符号会出现在文本中。
请使用具有一定资质的专业工程人员来操作本设备。
压力的重要提示：不允许施加大于本设备的最大工作压力

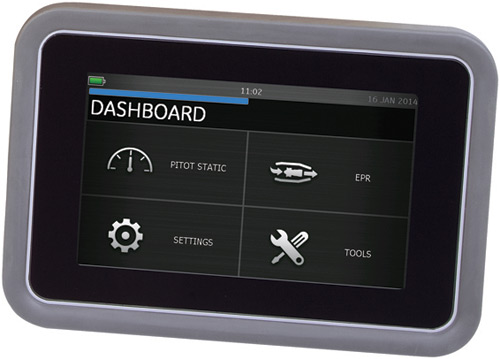

ADTS Touch

ADTS Touch为可移动且功能强大的无线手持式遥控器，其通过安全的工业蓝牙技术同测试仪主机进行通信。
ADTS Touch所采用的先进技术和创新的设计令您无需再连接电缆或软管至相应座舱进行测试。**
可充电电池组能确保ADTS Touch最多连续八个小时的无线使用. 该电池组可通过以下方式进行充电: 充电电源线,可选台式
充电器或者将ADTS Touch同测试仪主机连接来通过ADTS Touch进行充电。
此外，通过使用我司提供的电缆，ADTS Touch也可被用作常规的有线手持式遥控器, 使用或不使用电池组均可；或者，还可将其放靠在ADTS542F上用作本地用户界面。

以压力单位或航空单位显示数据的大尺寸易读的触摸屏，伴随之直观易懂的图标和可一指轻扫的导航功能，可令您快速滚动查看可用的任务。ADTS Touch手持式遥控器操作简单；
可用其设置“飞机的安全限制”，启用“自动泄漏恢复”并保存/调用飞机的测试程序. 其多语言选择功能进一步增强了ADTS Touch的可用性。
蓝牙合规申明和使用
注意: 您可以在 ADT Touch操作终端上浏览例规申明，按以下步骤在操作界面选择
1.工具/TOOLS
2. 蓝牙®
3. 往下拉选择国家和语言，例如：您可以选择日本/日语

在USA美国使用：以下这几个型号ADTS542F/ADTS552F/ADTS553F/ADTS554F设备已经通过测试，证明符合 A 类数字设备限制，根据 FCC 第 15 条规则。
操作必须符合以下两个条件：
1. 本设备不会产生有害干扰。
2. 本设备能够承受其它外部干扰的影响，包括可能导致意外的干扰。

该设备仅限授权在移动应用中使用。ADTS542F 与用户之间必须始终保持至少有 20 厘米的间隔距离。
ADTS542F: 包含发射器模块 FCC ID: QOQWT41.
ADTS552F: FCC ID: 2AAVWADTS552F-01 ADTS Touch的使用
ADTS Touch设备已经通过测试，证明符合 A 类数字设备限制，根据 FCC 第 15 条规则。操作必须符合以下两个条件：
1. ADTS Touch不会产生有害干扰。
2. ADTS Touch能够承受其它外部干扰的影响，包括可能导致意外的干扰。
ADTS Touch不得与尚未批准授权的其它任何天线或发射器配合使用。

在CANADA 加拿大的使用：ADTS542F/ADTS552F/ADTS553F/ADTS554F根据加拿大工业条例，此无线电发射机可以仅使用一种类型的天线操作，由加拿大工业部来批准其最大（或更少）的发射器增益。
为了减少对其它设备潜在的无线电干扰，天线类型及增益建议设置成有效通讯内的等效全向辐射功率。
ADTS Touch符合加拿大工业部的免许可证 RSS 标准。
操作必须符合以下两个条件：
1. 本设备不会产生有害干扰。
2. 本设备能够承受其它外部干扰的影响，包括可能导致意外的干扰。
ADTS542F: 包含 IC ID: 5123A-BGTWT41
ADTS552F: IC ID: 12097A-ADTS552F01

ADTS552F和ADTS Touch技术参数

参数	工作范围	分辨率	ADTS552F15个月内的精度*	ADTS552F-E3 18个月内的精度*
海拔高度	-3,000 to 60,000 ft	1 ft	+/-3 ft at sea level +/-7 ft at 29,000 ft +/-12 ft at 41,000 ft	+/-3 ft at sea level +/-7 ft at 29,000 ft +/-12 ft at 41,000 ft
Ps 静压	71 to 1,130 mbar abs	0.01 mbar	+/- 0.10mbar abs	+/- 0.10mbar abs
Ps 静压最大范围	35 ~ 1,355 mbar abs	0.01 mbar	+/- 0.10mbar abs	+/- 0.10mbar abs
选件： 标准空速 (CAS)	20 to 650 knots	0.1 kt	+/-1.2 kt at 20 kts +/-0.5 kt at 50 kts	+/-1.2 kt at 20 kts +/-0.5 kt at 50 kts
标准空速 Pt总压	71 to 1,997 mbar abs	0.01 mbar	+/- 0.10mbar abs	+/- 0.10mbar abs
Pt总压最大范围	35 ~ 3,000 mbar abs	0.01 mbar	+/- 0.13bar abs	+/- 0.13bar ab
爬升率	0 to 6,000 ft/min	1 ft/min	+/- 1% Aim	+/- 1% Aim
马赫数（取决于总压静压 比为最大值时的海拔高度）	0 to 2.0	0.001	优于0.005	优于0.005
选件： 发动机压缩比率(EPR)	0.1 to 10	0.001	优于0.005	优于0.005

*在工作温度范围内的精度包括 校准的不确定性非线性, 迟滞, 重复性, 在校准周期内的测量稳定性和控制稳定性。
