305福禄克钳形表参数与使用说明
在现代电气维护与故障排查的日常工作中，一款得心应手的检测工具往往能起到事半功倍的效果。Fluke305钳形表，作为福禄克公司针对基础电气维护需求打造的一款紧凑型交流钳形表，凭借其便捷的操作、可靠的性能以及贴合中国市场习惯的设计，成为了众多一线电工、设备维护人员和技术工程师的得力助手。本文将依据Fluke305钳形表的权威技术资料，全面解析其测试原理、详细参数及完整的使用说明，帮助读者更深入地理解这款设备的专业特性，从而在实际工作中更好地发挥其价值。Fluke305是一款紧凑型交流钳形表，专为日常电气维护设计，适合在空间受限或需要便携性的场景中使用。
主要特点
量程高：最大可测999.9A交流电流，覆盖大多数工业与民用电路需求。
精度良好：在45Hz–400Hz范围内，精度为±(1.5%+5)，优于同系列302+和303（后两者为±1.8%）
安全等级高：符合CATIV300V/CATIII600V安全标准，适用于配电系统等高风险环境
人体工学设计：机身尺寸为207×75×34mm，重量约205–265g，轻薄小巧，便于携带
实用功能：
配备背光显示屏
支持数据保持
内置通断蜂鸣器（阈值≤70Ω）
使用2节AA电池，续航可靠
适用场景
日常电气巡检
HVAC（暖通空调）系统维护
配电柜电流测量
密集排线环境（30mm钳口适中，但非极细型）
注意事项
仅支持交流电流测量，不测直流电流
非真有效值（TrueRMS）型号，在测量非正弦波（如变频器输出）时可能存在误差
防护等级为IP30，防尘但不防水，不适合潮湿环境。
缠绕在Fluke305钳口上的线圈构成了电流互感器的二次绕组。根据电磁感应定律，变化的磁场会在二次绕组中感应出电流。这个感应电流的大小与被测导线中的电流大小成正比，并严格遵循匝数反比关系。通过测量这个按比例缩小的电流，再经过Fluke305内部电路转换为电压信号并进行校准，最终在显示屏上精确显示出被测线路的交流电流值。
这种非接触的测量方式是Fluke305钳形表的核心优势所在——它能够在不断开电路的情况下安全、便捷地测量大电流，极大地提升了电气维护工作的效率和安全性。需要说明的是，Fluke305主要设计用于交流电流测量，其精度规格在45Hz至400Hz的频率范围内得到保证。
电气测量参数
交流电流测量是Fluke305的核心功能。其量程高达999.9A，分辨率为0.1A，精度为1.5%±5位数（45Hz至400Hz）。这一宽量程设计使其能够从容应对从照明电路到较大功率工业设备的电流测量需求。值得注意的是，对于位置灵敏度，技术指标提示需额外增加2%的误差，这提醒用户在测量时应尽量将导线置于钳口中央。
电压测量功能方面，Fluke305提供交流电压和直流电压两种模式，量程均为600.0V，分辨率0.1V。交流电压精度为1.5%±5位数（45Hz至400Hz），直流电压精度为1.0%±5位数。600V的电压量程覆盖了常见的工业配电和控制电压等级，适用性广泛。

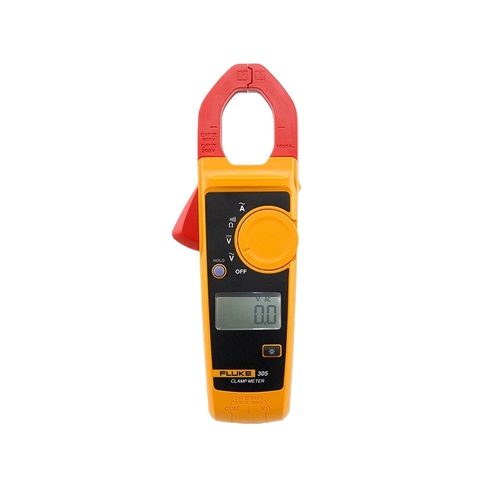

Fluke305钳形表
电阻测量与通断测试是电气故障排查中不可或缺的功能。Fluke305提供400.0Ω和4000Ω两个电阻量程，分辨率为0.1Ω/1Ω，精度为1%±5位数。通断测试蜂鸣器的触发阈值设定为≤70Ω，当被测线路电阻低于此值时，蜂鸣器会快速发出声响，方便用户直观判断线路连通性。
机械规格与环境指标
Fluke305钳形表的机械设计充分考虑了便携性和操作便利性。其尺寸为高207mm、宽75mm、厚34mm，重量仅205g。30mm的大钳口开口能够轻松钳制两根甚至多根常见规格的电缆，满足配电柜内布线密集场景下的测量需求。
环境适应性方面，Fluke305的工作温度范围为0℃至40℃，储存温度范围为-30℃至60℃。技术指标特别说明，当温度高于28℃或低于18℃时，每摄氏度需增加0.1倍指定精度。其IP30防护等级意味着能防止直径2.5mm及以上的固体异物进入，适应一般的工业现场环境。
安全认证与电源
安全性是Fluke305设计的重要考量。它获得了CATIV300V/CATIII600V的安全等级认证。CATIV适用于户外电源进线级设备，CATIII则适用于配电盘、电机等固定安装的设备。这一高安全等级意味着Fluke305能够承受使用环境中可能出现的瞬态过电压，为操作人员提供可靠保障。
电源方面，Fluke305采用2节AA电池供电，标准配置中已包含电池。当电池电量不足时，显示屏上的低电量指示符会提示用户及时更换，以避免测量误差。
在使用Fluke305钳形表进行测量之前，应做好以下准备工作以确保安全和测量准确性：
首先，检查仪表外观是否完好，钳口闭合面是否清洁。根据官方维护指南，如果钳口接合面存在任何异物（包括锈蚀），钳口将无法完全闭合，从而导致测量误差。如有需要，可张开钳口，用浸有少量油的布轻轻擦拭钳口金属端。
其次，检查测试线（如有需要用于电压、电阻测量）是否完好，绝缘层无破损。福禄克官方安全须知强调，测试探头、测试探头配件与本产品组合的测量类别和额定电压，始终为单个组件的最低额定值，因此务必使用符合要求的附件。

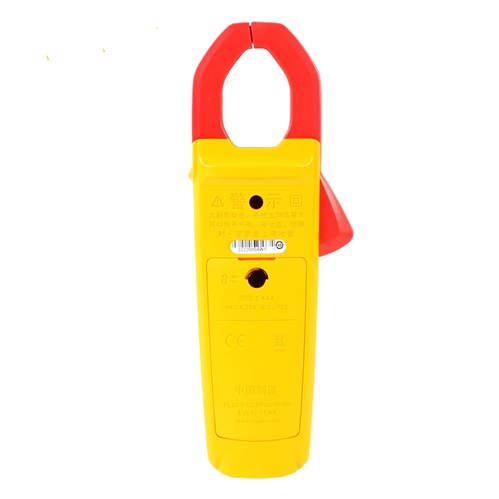

最后，检查电池状态。Fluke305的电池仓位于仪表背面，使用一字螺丝刀松开电池仓门螺丝即可更换电池。更换时请注意极性正确，以防电池漏液损坏仪表。
交流电流测量步骤
使用Fluke305进行交流电流测量的操作步骤如下：
第一步，从钳形表断开测试探头，避免误操作影响电流测量或造成安全风险。
第二步，将功能旋钮转至交流电流测量档位。此时屏幕上应显示钳口测量图标，表示当前通过钳口进行测量。
第三步，按下钳口释放扳机，打开钳口，将被测导线置于钳口内部。请注意，只能钳住单根导线，若同时钳住多根导线（如同时钳住火线和零线），磁场会相互抵消，导致读数错误。
第四步，完全闭合钳口，并利用钳口上的对齐标记将导线置于钳口中央，以获得测量精度。
第五步，观察屏幕上的读数。Fluke305配备背光显示功能，在光线不足的环境下可按压背光按钮点亮屏幕，方便读数。数据保持功能可帮助用户在读数后锁定显示值。
电压与电阻测量操作
当需要测量电压或电阻时，Fluke305可以像数字万用表一样使用：
进行电压测量时，将红色测试线插入电压/电阻输入插孔，黑色测试线插入公共端插孔。将功能旋钮转至交流电压或直流电压档位，然后将测试探头并联到被测电路两端，读取显示屏上的电压值。
进行电阻测量或通断测试时，同样连接测试线，将功能旋钮转至电阻/通断档位。测量电阻时，确保被测电路已断电，然后将测试探头并联到被测元件两端读取电阻值。进行通断测试时，如果被测线路电阻低于约70Ω，蜂鸣器会发出连续声响。
日常维护与保养
为确保Fluke305钳形表长期稳定工作，日常维护必不可少。定期清洁产品外壳时，建议使用湿布和温和的清洁剂擦拭。为防止损坏产品，请勿使用腐蚀性材料或溶剂清洁外壳。
小编极仪银飞总结，如果仪表长期不使用，建议取出电池单独存放，以防电池漏液损坏内部电路。当最终需要弃置产品时，应遵守当地环保法规，以对环境适宜的专业方式进行处置：在处置之前先拆下电池并单独处置，其他电子部件按电气废弃物分类回收。
Fluke305钳形表凭借基于电磁感应的测量原理、全面的技术参数以及清晰明确的使用指南，为电气维护工作者提供了一款可靠、易用的专业工具。从高达999.9A的交流电流量程，到600V的交直流电压测量能力，再到电阻测量和通断测试功能，每一项参数都精准对应着实际工作场景中的具体需求。配合30mm的大钳口设计、CATIV/CATIII的高安全等级、IP30的防护能力以及人性化的背光显示，这款钳形表在便携性、安全性和实用性之间取得了良好的平衡。用户只需遵循规范的操作步骤和日常维护要点，即可使Fluke305成为电气故障排查与设备维护工作中值得信赖的伙伴，陪伴您从容应对每一次测量挑战。
主要特点
量程高：最大可测999.9A交流电流，覆盖大多数工业与民用电路需求。
精度良好：在45Hz–400Hz范围内，精度为±(1.5%+5)，优于同系列302+和303（后两者为±1.8%）
安全等级高：符合CATIV300V/CATIII600V安全标准，适用于配电系统等高风险环境
人体工学设计：机身尺寸为207×75×34mm，重量约205–265g，轻薄小巧，便于携带
实用功能：
配备背光显示屏
支持数据保持
内置通断蜂鸣器（阈值≤70Ω）
使用2节AA电池，续航可靠
适用场景
日常电气巡检
HVAC（暖通空调）系统维护
配电柜电流测量
密集排线环境（30mm钳口适中，但非极细型）
注意事项
仅支持交流电流测量，不测直流电流
非真有效值（TrueRMS）型号，在测量非正弦波（如变频器输出）时可能存在误差
防护等级为IP30，防尘但不防水，不适合潮湿环境。
核心测试原理：基于电磁感应的交流电流测量技术
Fluke305钳形表的核心测试原理基于经典的电流互感器技术，这是一种专门用于测量交流电流的电气测量方法。该原理利用电磁感应现象，当被测交流导线穿过Fluke305的钳口中心时，通电导体周围产生的交变磁场会形成一个磁通量。Fluke305的钳口由高导磁率的材料制成，能够像一个高效的磁芯一样，将变化的磁场集中并引导至钳形表内部。缠绕在Fluke305钳口上的线圈构成了电流互感器的二次绕组。根据电磁感应定律，变化的磁场会在二次绕组中感应出电流。这个感应电流的大小与被测导线中的电流大小成正比，并严格遵循匝数反比关系。通过测量这个按比例缩小的电流，再经过Fluke305内部电路转换为电压信号并进行校准，最终在显示屏上精确显示出被测线路的交流电流值。
这种非接触的测量方式是Fluke305钳形表的核心优势所在——它能够在不断开电路的情况下安全、便捷地测量大电流，极大地提升了电气维护工作的效率和安全性。需要说明的是，Fluke305主要设计用于交流电流测量，其精度规格在45Hz至400Hz的频率范围内得到保证。
详细技术参数解析
Fluke305钳形表的技术规格体现了其作为基础电气维护工具的全面性能。电气测量参数
交流电流测量是Fluke305的核心功能。其量程高达999.9A，分辨率为0.1A，精度为1.5%±5位数（45Hz至400Hz）。这一宽量程设计使其能够从容应对从照明电路到较大功率工业设备的电流测量需求。值得注意的是，对于位置灵敏度，技术指标提示需额外增加2%的误差，这提醒用户在测量时应尽量将导线置于钳口中央。
电压测量功能方面，Fluke305提供交流电压和直流电压两种模式，量程均为600.0V，分辨率0.1V。交流电压精度为1.5%±5位数（45Hz至400Hz），直流电压精度为1.0%±5位数。600V的电压量程覆盖了常见的工业配电和控制电压等级，适用性广泛。
Fluke305钳形表
机械规格与环境指标
Fluke305钳形表的机械设计充分考虑了便携性和操作便利性。其尺寸为高207mm、宽75mm、厚34mm，重量仅205g。30mm的大钳口开口能够轻松钳制两根甚至多根常见规格的电缆，满足配电柜内布线密集场景下的测量需求。
环境适应性方面，Fluke305的工作温度范围为0℃至40℃，储存温度范围为-30℃至60℃。技术指标特别说明，当温度高于28℃或低于18℃时，每摄氏度需增加0.1倍指定精度。其IP30防护等级意味着能防止直径2.5mm及以上的固体异物进入，适应一般的工业现场环境。
安全认证与电源
安全性是Fluke305设计的重要考量。它获得了CATIV300V/CATIII600V的安全等级认证。CATIV适用于户外电源进线级设备，CATIII则适用于配电盘、电机等固定安装的设备。这一高安全等级意味着Fluke305能够承受使用环境中可能出现的瞬态过电压，为操作人员提供可靠保障。
电源方面，Fluke305采用2节AA电池供电，标准配置中已包含电池。当电池电量不足时，显示屏上的低电量指示符会提示用户及时更换，以避免测量误差。
完整使用说明与操作指南
测量前的准备工作在使用Fluke305钳形表进行测量之前，应做好以下准备工作以确保安全和测量准确性：
首先，检查仪表外观是否完好，钳口闭合面是否清洁。根据官方维护指南，如果钳口接合面存在任何异物（包括锈蚀），钳口将无法完全闭合，从而导致测量误差。如有需要，可张开钳口，用浸有少量油的布轻轻擦拭钳口金属端。
其次，检查测试线（如有需要用于电压、电阻测量）是否完好，绝缘层无破损。福禄克官方安全须知强调，测试探头、测试探头配件与本产品组合的测量类别和额定电压，始终为单个组件的最低额定值，因此务必使用符合要求的附件。
最后，检查电池状态。Fluke305的电池仓位于仪表背面，使用一字螺丝刀松开电池仓门螺丝即可更换电池。更换时请注意极性正确，以防电池漏液损坏仪表。
交流电流测量步骤
使用Fluke305进行交流电流测量的操作步骤如下：
第一步，从钳形表断开测试探头，避免误操作影响电流测量或造成安全风险。
第二步，将功能旋钮转至交流电流测量档位。此时屏幕上应显示钳口测量图标，表示当前通过钳口进行测量。
第三步，按下钳口释放扳机，打开钳口，将被测导线置于钳口内部。请注意，只能钳住单根导线，若同时钳住多根导线（如同时钳住火线和零线），磁场会相互抵消，导致读数错误。
第四步，完全闭合钳口，并利用钳口上的对齐标记将导线置于钳口中央，以获得测量精度。
第五步，观察屏幕上的读数。Fluke305配备背光显示功能，在光线不足的环境下可按压背光按钮点亮屏幕，方便读数。数据保持功能可帮助用户在读数后锁定显示值。
电压与电阻测量操作
当需要测量电压或电阻时，Fluke305可以像数字万用表一样使用：
进行电压测量时，将红色测试线插入电压/电阻输入插孔，黑色测试线插入公共端插孔。将功能旋钮转至交流电压或直流电压档位，然后将测试探头并联到被测电路两端，读取显示屏上的电压值。
进行电阻测量或通断测试时，同样连接测试线，将功能旋钮转至电阻/通断档位。测量电阻时，确保被测电路已断电，然后将测试探头并联到被测元件两端读取电阻值。进行通断测试时，如果被测线路电阻低于约70Ω，蜂鸣器会发出连续声响。
日常维护与保养
为确保Fluke305钳形表长期稳定工作，日常维护必不可少。定期清洁产品外壳时，建议使用湿布和温和的清洁剂擦拭。为防止损坏产品，请勿使用腐蚀性材料或溶剂清洁外壳。
小编极仪银飞总结，如果仪表长期不使用，建议取出电池单独存放，以防电池漏液损坏内部电路。当最终需要弃置产品时，应遵守当地环保法规，以对环境适宜的专业方式进行处置：在处置之前先拆下电池并单独处置，其他电子部件按电气废弃物分类回收。
Fluke305钳形表凭借基于电磁感应的测量原理、全面的技术参数以及清晰明确的使用指南，为电气维护工作者提供了一款可靠、易用的专业工具。从高达999.9A的交流电流量程，到600V的交直流电压测量能力，再到电阻测量和通断测试功能，每一项参数都精准对应着实际工作场景中的具体需求。配合30mm的大钳口设计、CATIV/CATIII的高安全等级、IP30的防护能力以及人性化的背光显示，这款钳形表在便携性、安全性和实用性之间取得了良好的平衡。用户只需遵循规范的操作步骤和日常维护要点，即可使Fluke305成为电气故障排查与设备维护工作中值得信赖的伙伴，陪伴您从容应对每一次测量挑战。
