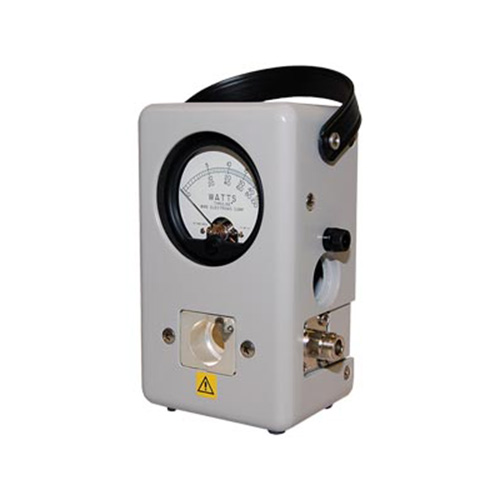

Bird公司Thruline®瓦特计Model43射频功率计便携式插入式仪器
Bird公司Thruline®瓦特计Model43射频功率计便携式插入式仪器。Bird® Model 43 RF瓦特计是久经现场验证的一款便携式插入式仪器，专门设计用于在任何负载条件下测量同轴传输线中的正向和反向连续波（CW）功率。其全量程精度高达±5%，能够精确地测量射频功率，并且具有极低的额外电压驻波比（VSWR）和插入损耗。Thruline®43型瓦特计的工作频率范围广泛，从450 kHz至1.2 GHz，可准确测量从100毫瓦到10千瓦的功率级别，展现出令人瞩目的灵活性。它采用行业标准的Bird元件，而仪表外壳内设有额外空间，可以储存两个备用元件，极大地提升了设备的实用性。The 43 Wattmeter is a field-proven portable, insertion-type instrument designed to measure both forward and reflected CW power in coaxial transmission lines under any load condition. With a full-scale accuracy of ± 5%, it accurately measures RF power with low added VSWR and insertion loss. QC (quick change) type connectors and a full range of plug-in elements provide a wide choice of frequency ranges and power levels giving the Model 43 amazing flexibility. Two extra elements can be stored in the housing, one on each side.
Model 43 RF瓦特计拥有以下显著特点
- 覆盖频率范围宽广，适用于从450千赫兹到1.2吉赫兹的连续波功率精准测量。
- 使用业界通用的Bird元件，并在表壳内部预留了存放2个额外元件的空间，方便用户根据实际需求快速更换元件。
- 结构坚固，采用金属外壳设计，能够在最苛刻的环境下稳定工作，无惧恶劣环境挑战。
- 配备快速更换（QC）连接器，大幅减少在进行关键测量时对适配器的需求，使操作更加便捷高效。
精密加工的RF线路段旨在提供与被测传输线较好的的阻抗匹配。一个特殊形成的磷青铜弹簧触点伸入元素插孔内，确保与插入的元素接触良好。线路段两端配备Bird Quick-Change RF连接器，允许与任何其他Bird品牌的“QC”连接器互换，且更换连接器时不会受到瓦特计外壳的影响。进行测量时，将Bird Plug-In Element插入线路段插孔并旋转至任一限位处，元件角上的小卡扣会压在元件肩部以保持正确对齐，确保弹簧触点与元件接触面之间以及元件下边缘与线路段本体之间的良好接触。
Model43|射频功率计|通用功率计的规格
| 规格参数 | 详细信息 |
|---|---|
| 产品编号 | 43 |
| 产品名称 | 通用功率计 |
| 功率范围 | 100 mW 至 10 kW（使用 Bird® 插入式元件） |
| 频率范围 | 450 kHz 至 1.2 GHz（取决于元件） |
| 插入电压驻波比(VSWR) | 最大 1.05 至 1000 MHz（带 N 型连接器） |
| 准确性 | 满量程的±5% |
| 连接器类型 | QC 型（通常提供 N 型母头） |

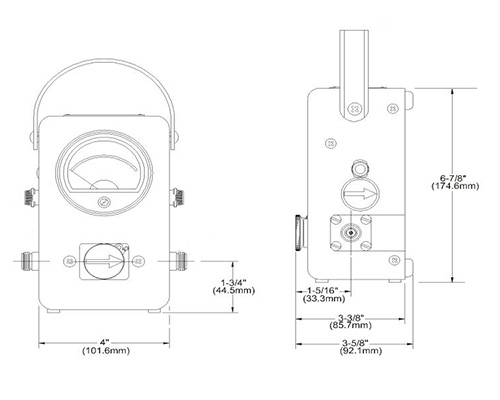

| 尺寸 | 6.88 英寸 x 5.13 英寸 x 3.63 英寸 |
| （毫米） | 175 毫米 x 130 毫米 x 92 毫米 |
| 外壳颜色与涂层 | 浅灰色粉末涂层 |
| 重量 | 3磅（1.4公斤） |
