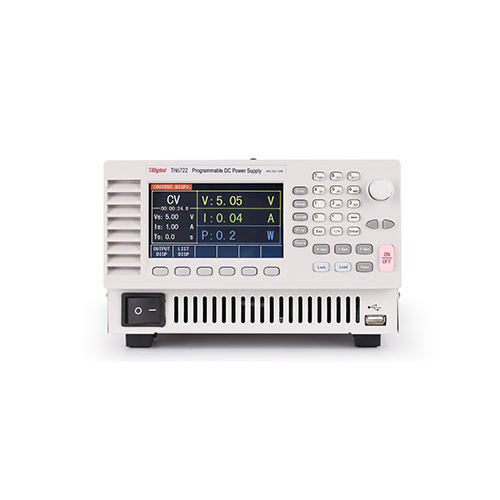

TH6722同惠开关直流电源
TH6722同惠开关直流电源。TH6700系列的可编程内阻功能可用于模拟电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，以使输出电压下降。提供OVP、OCP和OTP保护。一旦输出电压或电流超过预设值，输出立即关闭，一旦机器内部温度超过一定温度，输出也将立即关闭。后面板可以连接到两端或四端进行测量。当连接到四端测量时，它具有远程补偿功能，可以补偿从电源到被测部件的电压降。
TH6722同惠开关直流电源应用行业
■研发和设计验证通用测试
■新能源 太阳能电池，新动力汽车，电动自行车
■生产线工作台常规测试、维修
■自动化设备集成测试
■太阳能光伏模拟测试
■教学实验室
■LED测试
TH6722输出电压0-80V电流0-27A功率720w
■高效率和高功率密度
■可编程内部电阻，仿真电池输出
■宽量程操作，定功率输出
■24位色4.3英寸彩色液晶屏显示
■数字键盘操作
■旋钮对电压电流值进行粗调和细1调
■定时输出时间(0-3600. 0s)
■可编程电压或电流的上升时间.
■RS232、USB HOST、 USB DEVICE、 LAN、 模拟控制接口
■恒流优先模式， 为LED供电时减少电压和电流过冲
■主从串并联操作
TH6722同惠开关直流电源具体参数
| 参数 | TH6711 | TH6712 | TH6713 | TH6721 | TH6722 | TH6723 | ||
| 输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
| 功率限制 | 约额定功率*105% | |||||||
| 电压 | 额定电压 | 0-30V | 0-30V | 0-30V | 0-80V | 0-80V | 0-80V | |
| 很大电压 | 31.5V | 84V | ||||||
| 电流 | 额定电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
| 很大电流 | 36A | 72A | 108A | 13.5A | 27A | 40.5A | ||
|
设 置 |
电压 | 范围 | 0-31.5V | 0~84V | ||||
| 电流 | 范围 | 0~36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
| 负载调节率 | 电压 | ≤20mV | ≤45mV | |||||
| 电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
| 电源调节率 | 电压 | ≤18mV | ≤43mV | |||||
| 电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
| 设定值解析度 | 电压 | 10mV | ||||||
| 电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
| 回读值解析度 | 电压 | 10mV | ||||||
| 电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
|
设定值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+10mV | ||||||
| 电流 (>0.1A) | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
|
回读值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+20mV | ||||||
| 电流 (>0.1A) | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
|
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms | |
| 差模电流 | ≤72mArms | ≤144mArms | ≤216mArms | ≤27mArms | ≤54mArms | ≤81mArms | ||
|
动态恢复时间 (50%-100%负载) 频率=100Hz |
恢复到0.1% + 10mV: ≤2ms | |||||||
| 上升时间（空载） | 10%-90% | ≤50ms | ||||||
| 上升时间（满载） | 10%-90% | ≤50ms | ||||||
| 下降时间（满载） | 90%-10% | ≤50ms | ||||||
| 下降时间（空载） | 90%-10% | ≤500ms | ||||||
| 定时器 | 设置范围 | 0-9999999（时分秒） | ||||||
| 启动延时 | 设置范围 | 0-99.99s | ||||||
| 停止延时 | 设置范围 | 0-99.99s | ||||||
| 斜率设置 | 电压上升 | 0.01-60V/s | 0.1-160V/s | |||||
| 电压下降 | 0.01-60V/s | 0.1-160V/s | ||||||
| 电流上升 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
| 电流下降 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
| 模拟内阻 | 设置范围 | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω | 0-5.926Ω | 0-2.963Ω | 0-1.975Ω | |
|
外部电压控制 (25℃±5℃) |
CV精度 | 额定输出电压±0.5% | ||||||
| CC精度 | 额定输出电流±1% | |||||||
|
外部电阻控制 (25℃±5℃) |
CV 精度 | 额定输出电压±1.5% | ||||||
| CC 精度 | 额定输出电流±1.5% | |||||||
| 功率因数 | 100VAC（满载） | 0.99 | ||||||
| 200VAC（满载） | 0.97 | |||||||
| 效率 | 100VAC（满载） | 75% | 76% | |||||
| 200VAC（满载） | 77% | 78% | ||||||
| 主从控制 | 主从并联 | 含主机很多并联3台 | ||||||
| 主从串联 | 含主机很多串联2台 | |||||||
| 保护 | 过压OVP | 3-33V | 3-33V | 3-33V | 8-88V | 8-88V | 8-88V | |
| 过流OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | 1.35-14.18A | 2.7-28.35A | 4.05-42.53A | ||
| 过温OTP | 内部温度上升决定 | |||||||
| 体积和重量 | 外形体积（mm） | 215(W)×146(H)×420(D) | ||||||
| 上架体积（mm） | 215(W)×132(H)×420(D) | |||||||
| 重量（净重） | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
| 供电电源 | 88-265VAC，50/60HZ | |||||||
 注：l 电源调节率（88-132VAC 或 170-265VAC，恒载） l 负载调解率（空载-满载，恒输入电压） l 上升时间（额定输出电压 10%-90%，带额定电阻负载） l 下降时间（额定输出电压 90%-10%，带额定电阻负载） l 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间） |
||||||||
