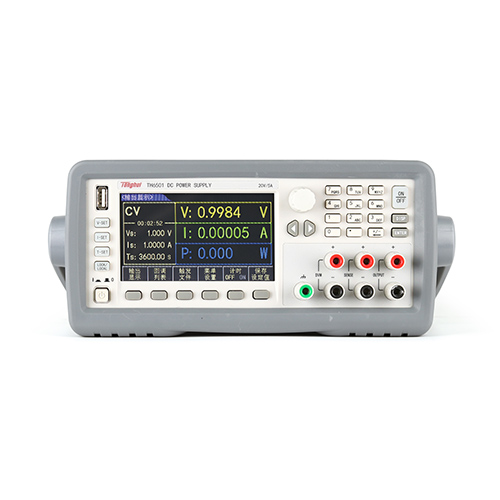

常州同惠TH6501直流电源
常州同惠TH6501直流电源。线性设计高精度高稳定性低涟波低噪声，双范围输出/三通道独立输出/四通道独立输出，为客户节省成本，1/2 2U超小体积，克服了传统线性电源的大体积缺点，1/2 2U体积便于集成在标准机箱，前后面板输出与后面板采样端，过压保护支持SCPl编程指令，可通过USB、RS232C接口可电脑相连进行编程，强大的编辑能力。
电磁兼容
1、电源瞬态敏感度按GB6833.4的要求。
2、传导敏感度按GB6833.6的要求。
3、辐射干扰按GB6833.10的要求。
同惠TH6501直流电源使用要求
高速度: 1ms，低涟波、低噪声
彩色液晶屏：24位色4.3英寸彩色液晶屏显示、液晶屏分辨率480x272
数字键盘操作：屏幕信息存储于U盘
智能风扇控制：节约能源，降低噪声，前、后面板都带输出与采样端电压电阻测量端
两种测量模式：
电阻测量：分为0.1W，1W, 10W
电压测量：分为低量程和高量程
端口功能用于选择仪器的触发模式和远程控制模式：
触发模式：键盘触发，外部触发，指令触发，即时触发
远程控制：锁存，跟随
采样模式：
当负载消耗较大电流的时候，就会在电源到负载的连接线上产生压降，为了保证测量精度，仪器添加了四端采样的功能。
●双端采样：直接测量前面板[+,]端的电压和电流
●四端采样：通过前面板[S+ ,S-]端口来采样，保证了测量精度
仪器输出的过压保护：当采样到的值超出过保值时，仪器输出关闭，保证仪器和负载的安全性。
仪器输出的过流保护：当采样到的值超出过保值时，仪器输出关闭，保证仪器和负载的安全性。
仪器有四种通讯方式，选择所需的通讯选项，并连接好后面板通讯端口，就可实现对应的通讯功能，如：RS232/GPIB/USB-CDC/USB-TMC
同惠TH6501直流电源系列型号对比表
| 参数 | TH6501 | TH6502 | TH6503 | TH6511 | TH6512 | TH6513 | |
| 额定输出 | 电压 | 0-20V | 0-32V | 0-72V | 0-20V | 0-32V | 0-72V |
| 电流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | |
| 功率 | 100W | 96W | 108W | 200W | 192W | 216W | |
| 负载调节率 | 电压 | ≤0.01%+2mV | |||||
| 电流 | ≤0.05%+1.5mA | ||||||
| 电源调节率 | 电压 | ≤0.01%+1mV | |||||
| 电流 | ≤0.05%+1mA | ||||||
| 设定值解析度 | 电压 | 1mV | |||||
| 电流 | 0.1mA | ||||||
| 回读值解析度 | 电压 | 0.1mV | |||||
| 电流 | 0.01mA | ||||||
| 设定精度12月(25℃±5℃) | 电压 | ≤0.03%+3mV | |||||
| 电流 | ≤0.05%+2mA | ||||||
| 回读精度12月(25℃±5℃) | 电压 | ≤0.02%+3mV | |||||
| 电流 | ≤0.05%+2mA | ≤0.05%+2.5mA | |||||
| 纹波和噪声(20Hz-20MHz) | 差模电压 | ≤3mVp-p and 1mVrms | ≤4mVp-p and 1mVrms | ||||
| 差模电流 | ＜3mArms | ＜4mArms | |||||
| 动态恢复时间(50%-100% LOAD) 恢复到75mv以内的时间 | ＜200us | ||||||
| 上升时间 | 10%-90% | ＜20ms | |||||
| 下降时间 | 90%-10% | ＜200ms | ＜250ms | ＜150ms | ＜200ms | ＜250ms | ＜150ms |
| 过压保护 | 范围(典型值) | 1-19V | 1-31V | 1-71V | 1-19V | 1-31V | 1-71V |
| 精度(典型值) | ±(设定值*0.5%+0.5V) | ||||||
| 响应时间(典型值) | <10ms | ||||||
| DVM(DC) | 显示值精度 | ±0.02%+10mv | |||||
| 显示分辨率 | 0.1mv | ||||||
| 输入差模电压范围 | 0-40Vpk | ||||||
| 输入共模电压范围 | 0-30Vpk | ||||||
