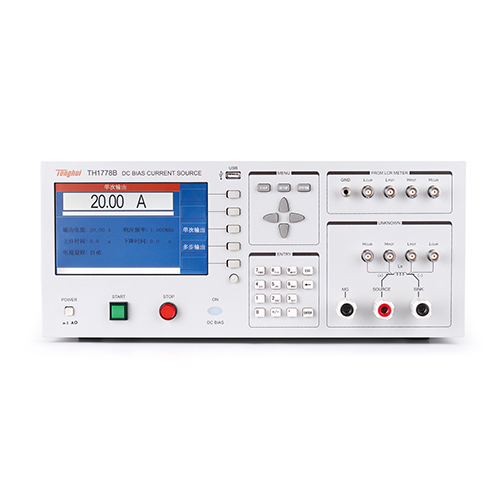

同惠TH1778B直流偏置电流源
同惠TH1778B直流偏置电流源。TH1778B直流偏置电流源采用高性能微处理器，可提供单个0~20A恒流输出。同时配备测试接口，可直接与公司各类L表、LCR电桥连接。适用于磁性电感的交直流叠加测试，为磁性材料的特性分析提供方便实用的磁化流源。仪器工作时，可以实时接受修改后的电流，并立即响应。采用新一代交直流叠加测试原理，满足高精度、高频率的测试要求。该仪器具有全新设计的友好图形操作界面，并提供多种控制模式：手动按键控制、脚踏开关控制和远程命令控制。
TH1778B直流偏置电流源提供单台0-208恒流输出
- 频率响应: 0Hz-2MHz
- 提供单台0-208恒流输出
- 不支持联机
- 单一电流、步进扫描两种电流输出方式
- 主/从机控制模式，灵活的可裁剪性及可扩展性
- 精细的电流步进
- 图形化操作,中英文界面
- 两种SCPI指令模式,适应性强
- 5种控制模式
- 直接受控于TH2829/TH2827/TH2838/TH2839/TH2830系列
TH1778B直流偏置电流源不支持联机
|
型号 |
|||
|
显示 |
7英寸 800×600 RGB TFTLCD屏 |
||
|
操作 |
实体按键+脚控开关 |
||
|
支持测量频率 |
0Hz-2MHz |
||
|
电流范围 |
0-±20A（不支持叠加） |
||
|
电流 |
量程 |
0mA-1.000A |
1.000A-5.000A |
|
步进 |
5mA |
25mA |
|
|
扫描调整时间 |
4ms-3600s |
10ms-3600s |
|
|
扫描调整很小步进 |
5mA |
25mA |
|
|
量程 |
1.000A/5.000A/20.0A |
||
|
很大输出电压 |
10V（此电压为输出1.000A时的电压，不同量程请参照用户手册） |
||
|
很大允许直流电阻 |
Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
||
|
很大允许电感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
||
|
量程方式 |
自动 |
||
|
启动及停止控制方式 |
START/STOP实体按键、4种脚控、总线 |
||
|
连续加载很大电流时间 |
保守2-3h，不间断输出 |
||
|
功能 |
仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 |
||
|
LCR连接能力 |
可受控TH2829/TH2827/TH2832/TH2838/TH2839 |
||
|
接口 |
RS232、SlaverLink |
||
TH1778B直流偏置电流源操作说明书的标准配置
| 配件名称 | 型号 |
| 测试连接盒 | TH26004E-2 |
| 测试夹具 | TH1778-01 |
| RS232连接电缆(配TH10101) (两头孔,2和3脚交叉)(2H/DB-9F 2/L 1400) | TH26034 |
