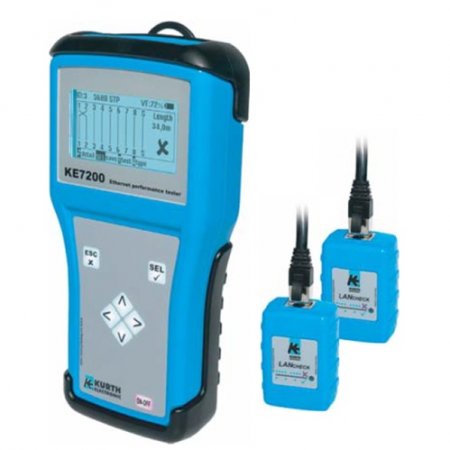

KURTH KE7200 以太网性能测试仪
在局域网建设、数据中心运维和网络工程调试等领域，以太网性能测试仪是保障网络稳定运行的核心工具。 KURTH KE7200 以太网性能测试仪作为德国库尔特电子推出的专业级设备，凭借功能全面、操作便捷、测量精准的特点，成为网络工程师的得力助手。该设备不仅能完成电缆连通性检测、线长测量和故障定位，还支持以太网供电（PoE/PoE+/PoE++）测试、有源网络性能评估等多种功能，适配UTP、STP、同轴电缆等多种线缆类型，广泛应用于商业建筑布线验收、工......
产品描述
在局域网建设、数据中心运维和网络工程调试等领域，以太网性能测试仪是保障网络稳定运行的核心工具。KURTH KE7200以太网性能测试仪作为德国库尔特电子推出的专业级设备，凭借功能全面、操作便捷、测量精准的特点，成为网络工程师的得力助手。该设备不仅能完成电缆连通性检测、线长测量和故障定位，还支持以太网供电（PoE/PoE+/PoE++）测试、有源网络性能评估等多种功能，适配UTP、STP、同轴电缆等多种线缆类型，广泛应用于商业建筑布线验收、工业自动化网络调试和校园网维护等场景。其坚固的设计和长效的电池续航，确保了在复杂现场环境中的稳定使用，为网络测试提供了全方位的解决方案。KURTH KE7200以太网性能测试仪是一款功能全面、操作直观的手持式网络测试工具，专为网络布线安装、调试与故障排查设计，适用于从家庭网络到企业级系统的多种场景。
表格
该设备还具备音频跟踪功能，可配合PROBE310探测探头查找墙内或束状电缆，支持4种音频频率选择，提升线缆定位的便捷性。其模块化设计支持功能扩展，可通过选配桥接抽头测试模块，满足更复杂的线缆检测需求。
（一）线缆测试原理（TDR技术）
KURTH KE7200以太网性能测试仪
线缆测试是KURTH KE7200以太网性能测试仪的核心功能，其原理基于时域反射技术。设备向被测线缆发送一束高频电脉冲信号，当脉冲遇到线缆特性阻抗变化的位置（如开路、短路、接头、串绕点等）时，部分信号会发生反射。设备通过高精度接收器捕获反射脉冲，记录脉冲从发射到接收的时间差（Δt），结合预设的线缆波速因数（VF），通过公式“距离=（波速×时间差）/2”计算出反射点到测试端的距离（除以2是因为脉冲需往返传输）。
不同故障类型对应不同的反射特性：短路故障时，反射脉冲与入射脉冲极性相反；开路故障时，反射脉冲与入射脉冲极性相同；串绕或反接会导致阻抗突变，产生特定幅度的反射信号。设备将反射信号转化为可视化的接线图和距离数据，直观显示故障类型和位置，帮助工程师快速定位问题。对于多芯电缆，设备可同时测试所有线对的连通状态，自动识别线对分配错误和串绕问题，测试效率大幅提升。
（二）PoE供电测试原理
KURTH KE7200以太网性能测试仪的PoE测试功能基于IEEE标准，通过检测线缆中的供电电压、电流和功率来评估PoE供电质量。测试时，设备模拟PoE受电设备（PD）的负载特性，接入被测PoE交换机或注入器的端口，通过内置传感器测量线路电压（范围兼容44-57V典型供电电压）和回路电流，计算实际输出功率。
设备能自动识别PoE供电类型（A类：1-2、3-6线对供电；B类：4-5、7-8线对供电），并验证供电是否符合IEEE802.3af（15.4W）、IEEE802.3at（30W）或IEEE802.3bt（90W）标准。若供电电压波动超出允许范围、功率不足或存在极性错误，设备会实时给出提示，帮助排查PoE供电故障，确保IP电话、无线AP等受电设备的稳定运行。
（三）网络性能测试原理
网络性能测试主要通过数据交互分析实现。在速率测试中，KURTH KE7200以太网性能测试仪与网络中的目标设备建立TCP/IP连接，通过发送和接收固定大小的数据包，计算实际传输速率，判断网络是否达到10/100/1000Mbit/s的标称速率。Ping测试则通过发送ICMP回声请求包，统计接收响应包的数量和时间，评估网络的连通性和稳定性，丢包率过高或响应时间过长均表明网络存在拥堵、路由故障等问题。
设备的网络扫描功能基于ARP协议，通过发送广播包获取网络内所有活跃设备的IP地址和MAC地址，并关联设备名称，帮助工程师梳理网络拓扑，发现未授权接入设备，保障网络安全。这些测试功能相互配合，全面评估网络的物理层、数据链路层和网络层性能，为网络优化提供数据支持。
KURTH KE7200以太网性能测试仪的功能覆盖线缆测试、PoE测试、网络评估三大核心场景，满足从布线验收至运维调试的全流程需求。其内置的16种专业接线方案和电缆数据库，可快速适配不同场景的测试需求，用户也可自定义电缆波速因数和接线标准，提升测试灵活性。
端口查找功能（Link-Blink）是该设备的特色功能之一，通过发送特定信号使交换机对应端口的LED灯闪烁，快速识别目标端口，解决了机房线缆密集难以区分的问题。音频跟踪功能可通过PROBE310探头接收设备发出的音频信号，精准定位墙内、地板下或束状电缆中的目标线缆，定位距离可达60cm（石膏墙内15cm），大幅提升布线调试效率。
数据存储与报告生成功能同样实用，设备可存储多组测试数据，通过配套的EthernetManager软件导出至PC，生成包含接线图、测试参数、故障位置等信息的专业报告，支持自定义报告模板，满足工程验收和文档存档需求。此外，设备支持最多32个远端KE7010的连接与配置，可实现长距离线缆的两端同步测试，无需工程师往返奔波。
（二）标准操作流程
使用KURTH KE7200以太网性能测试仪进行网络测试的标准流程简洁明了，无需复杂专业知识即可快速上手。首先进行测试准备：根据线缆类型选择合适的测试探头，将探头连接至设备的RJ45端口，若测试长距离线缆，可在远端连接KE7010远端模块并配置编号（01-32）。确保被测线缆无高压电接入，对于PoE测试，需确认供电设备已正常通电。
开机后，设备自动进入主菜单，用户可通过按键选择测试模式：线缆测试模式下，选择对应的线缆类型和接线标准，设备会自动完成连通性检测、线长测量和故障定位，测试结果以图形化接线图和文字提示显示，故障点距离精确到0.1m；PoE测试模式下，将设备接入PoE端口，设备自动检测供电类型、电压、电流和功率，显示是否符合对应IEEE标准；网络性能测试模式下，配置IP地址（静态或DHCP），启动设备扫描获取网络拓扑，或执行Ping测试评估网络稳定性。
测试完成后，可通过“保存”功能将数据存储至设备内存，或通过EthernetManager软件导出至PC。对于故障线缆，可根据设备提示的故障类型（如“串绕错误”“短路点距离34.2m”）进行针对性排查，修复后可再次测试验证，确保问题彻底解决。整个操作流程无需复杂配置，大幅提升了网络测试的效率。
KURTH KE7200以太网性能测试仪
在工业自动化场景中，工业以太网的稳定性直接影响生产线运行，KURTH KE7200以太网性能测试仪可对PLC、传感器、变频器之间的通信线缆进行全面检测，排查开路、短路、串绕等故障，同时测试工业交换机的PoE供电稳定性，确保无线传感器、工业摄像头等设备的持续供电。设备坚固的外壳和过压保护设计，适应工业现场的复杂环境，为工业网络运维提供可靠支持。
校园网和企业网维护中，KURTH KE7200以太网性能测试仪的网络扫描和Ping测试功能可快速定位网络拥堵点和故障设备，帮助运维人员排查因线缆老化、接头松动导致的网络中断问题。其音频跟踪功能可在密集的机柜线缆中快速找到目标线路，大幅缩短故障排查时间。此外，设备支持的多远端同步测试功能，可用于校园网楼宇间长距离线缆的测试，提升维护效率。
KURTH KE7200以太网性能测试仪以其全面的功能配置、精准的测量能力和便捷的操作设计，在网络测试领域展现出显著优势。其基于TDR技术的线缆故障定位、符合IEEE标准的PoE测试和全方位的网络性能评估，覆盖了网络测试的核心需求，为网络工程建设和运维提供了有力保障。无论是布线验收、故障排查还是性能评估，该设备都能凭借直观的显示、精准的结果和坚固的设计，帮助工程师高效完成工作。随着以太网技术的不断发展，PoE供电功率提升、网络速率升级等趋势对测试设备提出了更高要求。KURTH KE7200以太网性能测试仪通过模块化设计和软件升级能力，可适配未来网络技术的发展，延长设备使用寿命。对于追求高效、精准网络测试的用户而言，该设备无疑是一款值得信赖的专业工具，将持续为各类网络场景提供稳定、可靠的测试支持，助力网络系统的高效运行。
核心功能亮点：
电缆与接线测试
支持导线和线对的连通性检测，可识别开路、短路、交叉、串扰等常见布线错误。
采用TDR（时域反射）技术测量电缆长度，最远可达150米，并精确定位故障点距离。
内置用户可配置的电缆数据库，涵盖从1对电话线起的多种布线方案，便于快速比对与识别。
以太网供电（PoE）测试
兼容IEEE 802.3af/at/bt标准，支持PoE、PoE+ 和 PoE++ 四种供电模式。
可激活PoE端口并测量电压、电流，实时显示可用功率，帮助判断是否满足IP摄像头、无线接入点等设备的供电需求。
有源网络测试能力
支持速度高达1Gbit/s的网络连接检测。
可列出当前网络中所有设备的名称、IP地址和MAC地址，便于网络资产清查。

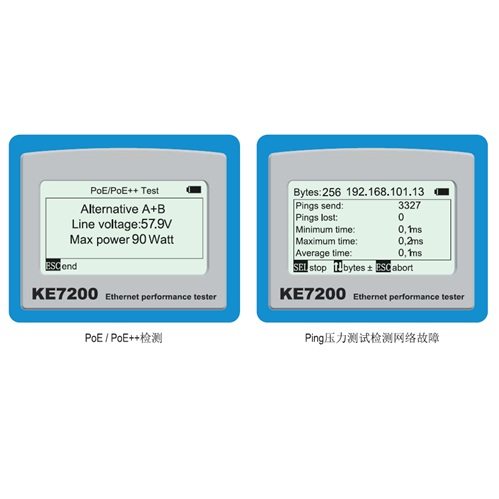

提供Ping压力测试功能，支持帧大小设置与连续Ping，统计丢包率、响应时间等关键指标，辅助评估网络稳定性。
远程管理与定位
可同时管理最多32个独立远端单元（如KE7010），实现多点同步测试。
配备端口查找功能，通过交换机LED闪烁定位对应数据口，提升现场作业效率。
集成音频信号跟踪功能，配合可选的PROBE310电容式探头进行寻线，适用于复杂布线环境。
数据管理与报告生成

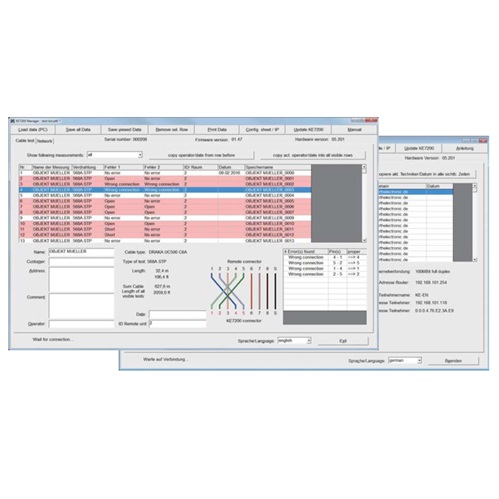

测试结果可保存在设备中，并通过标配的Ethernet Manager软件传输至PC。
软件支持创建测试报告、维护电缆测试记录和网络信息，满足项目文档归档需求。
耐用性与使用体验
采用坚固防风雨ABS外壳（IP52防护等级），抗跌落设计，适合现场作业。
使用4节AA电池供电，续航超过40小时，满足长时间工作需要。
仪器核心技术参数
KURTH KE7200以太网性能测试仪的技术参数覆盖线缆测试、网络性能、供电测试等多个维度，以下为详细参数表格，所有数据均基于标准测试环境（温度0-50℃，湿度90%无凝露）：表格
| 参数类别 | 具体指标 | 详细说明 |
| 线缆测试 | 支持线缆类型 | UTP、STP、FTP、同轴电缆等，兼容568A、568B、USOC接线标准 |
| 测试功能 | 连通性检测、开路/短路定位、串绕错误检测、反接识别、桥接抽头检测（选件） | |
| 线长测量 | 范围2m-200m（TDR技术），支持16种内置电缆类型及波速因数（VF）自定义 | |
| 故障定位精度 | 基于TDR技术，定位误差≤±2%或±0.3m（取较大值） | |
| 网络性能 | 网络速度测试 | 支持10/100/1000Mbit/s速率检测，兼容静态IP和DHCP模式 |
| 设备扫描 | 可列出网络内所有设备的名称、IP地址和MAC地址 | |
| Ping测试 | 数据包大小32-1024Bit可调，支持连续ping压力测试，显示丢包率、最小/最大/平均响应时间 | |
| 供电测试 | PoE支持标准 | 兼容IEEE802.3af（PoE）、IEEE802.3at（PoE+）、IEEE802.3bt（PoE++） |
| 供电测试参数 | 测量线路电压、电流，计算输出功率（最大90W），识别供电类型（A/B类） | |
| 硬件配置 | 接口类型 | RJ45测试端口，支持远端KE7010连接（最多32个） |
| 显示与操作 | 大屏图形显示，支持接线图可视化，操作按键布局合理，带快捷功能键 | |
| 电源供应 | 4节1.5V5号碱性电池，续航时间＞40小时，支持自动关机节能 | |
| 物理特性 | 尺寸195×100/78×45mm，重量380g（不含电池），ABS坚固外壳防跌落 | |
| 安全防护 | 过压保护 | 主机和远端均支持100V过压保护，适应复杂现场环境 |
| 电磁兼容 | 符合工业级电磁干扰标准，确保在强干扰环境下的测量准确性 | |
| 软件支持 | 配套软件 | 标配EthernetManager软件，支持测试数据存储、报告生成与打印，可创建自定义测试协议 |
| 数据传输 | 支持测试结果导出至PC，便于数据存档和分析 |
核心测试原理
KURTH KE7200以太网性能测试仪的测试原理基于多项成熟技术，核心包括TDR（时域反射）技术、PoE供电检测原理和网络性能评估算法，确保各项测试功能的精准实现。（一）线缆测试原理（TDR技术）
KURTH KE7200以太网性能测试仪
不同故障类型对应不同的反射特性：短路故障时，反射脉冲与入射脉冲极性相反；开路故障时，反射脉冲与入射脉冲极性相同；串绕或反接会导致阻抗突变，产生特定幅度的反射信号。设备将反射信号转化为可视化的接线图和距离数据，直观显示故障类型和位置，帮助工程师快速定位问题。对于多芯电缆，设备可同时测试所有线对的连通状态，自动识别线对分配错误和串绕问题，测试效率大幅提升。
（二）PoE供电测试原理
KURTH KE7200以太网性能测试仪的PoE测试功能基于IEEE标准，通过检测线缆中的供电电压、电流和功率来评估PoE供电质量。测试时，设备模拟PoE受电设备（PD）的负载特性，接入被测PoE交换机或注入器的端口，通过内置传感器测量线路电压（范围兼容44-57V典型供电电压）和回路电流，计算实际输出功率。
设备能自动识别PoE供电类型（A类：1-2、3-6线对供电；B类：4-5、7-8线对供电），并验证供电是否符合IEEE802.3af（15.4W）、IEEE802.3at（30W）或IEEE802.3bt（90W）标准。若供电电压波动超出允许范围、功率不足或存在极性错误，设备会实时给出提示，帮助排查PoE供电故障，确保IP电话、无线AP等受电设备的稳定运行。
（三）网络性能测试原理
网络性能测试主要通过数据交互分析实现。在速率测试中，KURTH KE7200以太网性能测试仪与网络中的目标设备建立TCP/IP连接，通过发送和接收固定大小的数据包，计算实际传输速率，判断网络是否达到10/100/1000Mbit/s的标称速率。Ping测试则通过发送ICMP回声请求包，统计接收响应包的数量和时间，评估网络的连通性和稳定性，丢包率过高或响应时间过长均表明网络存在拥堵、路由故障等问题。
设备的网络扫描功能基于ARP协议，通过发送广播包获取网络内所有活跃设备的IP地址和MAC地址，并关联设备名称，帮助工程师梳理网络拓扑，发现未授权接入设备，保障网络安全。这些测试功能相互配合，全面评估网络的物理层、数据链路层和网络层性能，为网络优化提供数据支持。
仪器核心功能与操作流程
（一）核心功能解析KURTH KE7200以太网性能测试仪的功能覆盖线缆测试、PoE测试、网络评估三大核心场景，满足从布线验收至运维调试的全流程需求。其内置的16种专业接线方案和电缆数据库，可快速适配不同场景的测试需求，用户也可自定义电缆波速因数和接线标准，提升测试灵活性。
端口查找功能（Link-Blink）是该设备的特色功能之一，通过发送特定信号使交换机对应端口的LED灯闪烁，快速识别目标端口，解决了机房线缆密集难以区分的问题。音频跟踪功能可通过PROBE310探头接收设备发出的音频信号，精准定位墙内、地板下或束状电缆中的目标线缆，定位距离可达60cm（石膏墙内15cm），大幅提升布线调试效率。
数据存储与报告生成功能同样实用，设备可存储多组测试数据，通过配套的EthernetManager软件导出至PC，生成包含接线图、测试参数、故障位置等信息的专业报告，支持自定义报告模板，满足工程验收和文档存档需求。此外，设备支持最多32个远端KE7010的连接与配置，可实现长距离线缆的两端同步测试，无需工程师往返奔波。
（二）标准操作流程
使用KURTH KE7200以太网性能测试仪进行网络测试的标准流程简洁明了，无需复杂专业知识即可快速上手。首先进行测试准备：根据线缆类型选择合适的测试探头，将探头连接至设备的RJ45端口，若测试长距离线缆，可在远端连接KE7010远端模块并配置编号（01-32）。确保被测线缆无高压电接入，对于PoE测试，需确认供电设备已正常通电。
开机后，设备自动进入主菜单，用户可通过按键选择测试模式：线缆测试模式下，选择对应的线缆类型和接线标准，设备会自动完成连通性检测、线长测量和故障定位，测试结果以图形化接线图和文字提示显示，故障点距离精确到0.1m；PoE测试模式下，将设备接入PoE端口，设备自动检测供电类型、电压、电流和功率，显示是否符合对应IEEE标准；网络性能测试模式下，配置IP地址（静态或DHCP），启动设备扫描获取网络拓扑，或执行Ping测试评估网络稳定性。
测试完成后，可通过“保存”功能将数据存储至设备内存，或通过EthernetManager软件导出至PC。对于故障线缆，可根据设备提示的故障类型（如“串绕错误”“短路点距离34.2m”）进行针对性排查，修复后可再次测试验证，确保问题彻底解决。整个操作流程无需复杂配置，大幅提升了网络测试的效率。
典型应用场景
KURTH KE7200以太网性能测试仪的应用场景覆盖网络建设、运维调试、验收检测等多个环节。在商业建筑布线验收中，该设备可快速完成办公室、数据机房的线缆连通性检测和性能评估，测试结果生成的专业报告可作为工程验收的重要依据，确保布线符合设计标准，避免因线缆故障影响后续使用。其支持的桥接抽头检测功能，能有效发现布线过程中未规范处理的线缆分支，保障网络传输质量。KURTH KE7200以太网性能测试仪
校园网和企业网维护中，KURTH KE7200以太网性能测试仪的网络扫描和Ping测试功能可快速定位网络拥堵点和故障设备，帮助运维人员排查因线缆老化、接头松动导致的网络中断问题。其音频跟踪功能可在密集的机柜线缆中快速找到目标线路，大幅缩短故障排查时间。此外，设备支持的多远端同步测试功能，可用于校园网楼宇间长距离线缆的测试，提升维护效率。
KURTH KE7200以太网性能测试仪以其全面的功能配置、精准的测量能力和便捷的操作设计，在网络测试领域展现出显著优势。其基于TDR技术的线缆故障定位、符合IEEE标准的PoE测试和全方位的网络性能评估，覆盖了网络测试的核心需求，为网络工程建设和运维提供了有力保障。无论是布线验收、故障排查还是性能评估，该设备都能凭借直观的显示、精准的结果和坚固的设计，帮助工程师高效完成工作。随着以太网技术的不断发展，PoE供电功率提升、网络速率升级等趋势对测试设备提出了更高要求。KURTH KE7200以太网性能测试仪通过模块化设计和软件升级能力，可适配未来网络技术的发展，延长设备使用寿命。对于追求高效、精准网络测试的用户而言，该设备无疑是一款值得信赖的专业工具，将持续为各类网络场景提供稳定、可靠的测试支持，助力网络系统的高效运行。
