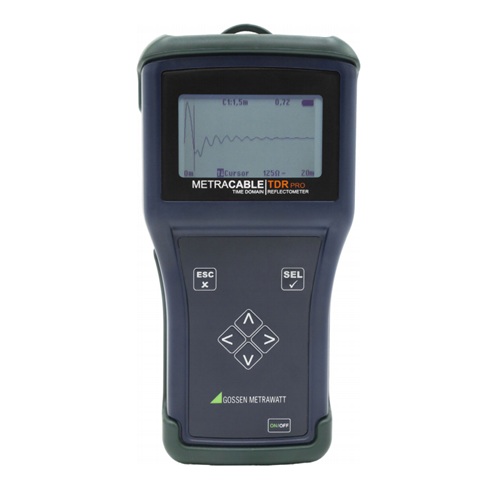

在电力传输、通信网络、工业控制等领域，线缆作为信号和能量传输的核心载体，其运行状态直接影响整个系统的稳定性。线缆故障（如短路、断路、接触不良等）的快速定位和精准诊断，是保障系统持续运行的关键。KURTH METRACABLE TDR PRO线缆故障定位仪作为一款基于时域反射技术（TDR）的专业检测设备，能够高效完成线缆长度测量和故障定位任务，适用于双绞线、同轴电缆、电力电缆等多种线缆类型。该设备凭借便携设计、高精度测量、丰富的功能配置，广泛应用于室内实验室、工业现场和建筑施工等场景，为线缆维护和故障排查提供了可靠的技术支持。KURTH METRACABLE TDR PRO是一款专业级手持式时域反射仪（TDR），专为快速、精准定位各类电缆故障而设计，广泛应用于电信、电力、广播等领域的线路维护与故障排查。该设备通过向电缆发送电脉冲信号，并分析其反射波形，实现对断线、短路、接头、分支、进水、接触不良等缺陷的精确定位，测量范围可达14公里，分辨率高达0.3米。

仪器核心技术参数

KURTH METRACABLE TDR PRO线缆故障定位仪的性能优势源于其精准的技术参数配置，涵盖电源供应、测量范围、环境适应性等多个维度，以下为详细参数表格：
表格

参数类别	具体指标	说明
电源供应	供电类型	4节LR61.5VAA电池或4节1.2V可充电镍氢电池
	工作时间	最长30小时（取决于电池类型和质量），支持自动关机调节
测量性能	测量范围	最长14km
	测量精度	在0.66波速因数（VF）下，精度为+1%±像素
	分辨率	3.125ns或0.3m（取决于线缆类型）
	输出脉冲	最大20Vpp，脉冲长度可选12、25、50、100、200、500、1000、2500ns
	波速因数	0.2至0.99可调，步长0.01
	阻抗适配	50、75、100、125Ω四种可选
硬件配置	连接接口	2个4mm香蕉插头安全插孔，支持蓝牙无线通信
	显示屏幕	240×128像素单色发光LCD，背景照明时长和对比度可调
	存储容量	线缆数据库最多32条记录，仪器内最多存储510条测量数据
	机身尺寸	约19.5×10.0×4.5cm（宽×高×深）
	重量	约390g（不含电池）
环境适应性	工作温度	-10℃至+50℃
	存储温度	-25℃至+75℃
	相对湿度	无冷凝条件下正常工作
	防护等级	IP52（防≥1.0mm固体异物，防15°倾斜滴水）
安全性能	污染等级	1级
	保护类别	符合DINEN61140/VDE0140-1标准的II类保护
	浪涌保护	直流100V，交流230V/50Hz

该设备支持德语、英语、法语三种操作语言，配备防摔ABS外壳和2mm硬化安全玻璃显示屏保护，能够适应工业现场和户外施工等复杂环境的使用需求。其电磁兼容性符合EN55011:2015干扰发射标准和EN61000系列抗干扰标准，确保在电磁复杂环境中仍能保持稳定测量。

测试原理：时域反射技术（TDR）的应用

KURTH METRACABLE TDR PRO线缆故障定位仪的核心测试原理基于时域反射技术（TDR），通过分析电脉冲在线缆中的传输和反射特性，实现线缆长度测量和故障定位。其工作流程主要分为三个关键阶段：
脉冲发射阶段，仪器向被测线缆发送一束对称的电脉冲信号，脉冲长度可根据线缆长度和测试需求灵活选择。短脉冲长度（如12ns、25ns）适用于短距离线缆测量，能够获得更高的分辨率；长脉冲长度（如1000ns、2500ns）则适用于长距离线缆，可有效克服信号衰减，确保测量信号能够到达线缆末端并反射返回。 信号传输与反射阶段，电脉冲在线缆中以恒定速度传输，传输速度由线缆的波速因数（VF）决定，该数值与线缆材料、结构密切相关。当脉冲遇到线缆特性阻抗变化的位置时（如线缆末端、故障点、接头等），部分信号会发生反射。不同类型的阻抗变化对应不同的反射特性：线缆断路（开路）时，反射脉冲与入射脉冲极性相同；线缆短路时，反射脉冲与入射脉冲极性相反；接触不良或局部损伤则会产生幅度介于开路和短路之间的反射信号。
信号接收与分析阶段，仪器内置高精度接收器捕获反射脉冲信号，记录脉冲从发射到接收的时间差（Δt）。结合预设的波速因数，通过公式“距离=（波速×时间差）/2”计算出反射点到测试端的距离，其中除以2是因为脉冲需往返传输。仪器将反射信号转化为可视化的TDR轨迹图显示在屏幕上，用户可通过轨迹图的形状、反射点位置判断线缆长度和故障类型及位置，定位精度可达0.3m，满足大多数场景的故障排查需求。
此外，仪器的波速因数（VF）可手动调节或通过线缆数据库选择，确保不同类型线缆的测量准确性。对于未知波速因数的线缆，用户可通过已知长度的参考线缆进行校准，手动调整VF值直至测量长度与实际长度一致，该VF值可保存用于后续同类线缆的测量。

仪器操作流程与核心功能

（一）基础操作流程
KURTH METRACABLE TDR PRO线缆故障定位仪的操作流程简洁直观，无需复杂的专业知识即可快速上手。首先进行测量准备，确保被测线缆处于无电压状态，根据线缆类型选择合适的测试探头，将探头或鳄鱼夹牢固连接到线缆的两个导体上（测量同轴电缆时需使用配套的BNC适配器）。
开机后，仪器自动进入TDR轨迹显示界面，用户需通过主菜单（长按ESC键打开）配置关键参数：从线缆数据库选择对应的线缆类型（包含预设的VF值），或手动输入波速因数；通过TDR菜单（长按SEL键打开）选择输入模式（AC或DC）、脉冲长度和阻抗值。AC模式为电容耦合，抗干扰电压能力更强；DC模式为直接连接，适用于长距离线缆测量。
参数配置完成后，通过SEL键选择长度调节、缩放（X-Zoom/Y-Zoom）或光标功能，调整显示范围和轨迹清晰度。移动光标可精准读取反射点位置，开启双光标功能还能测量两个反射点之间的距离（如故障点与接头之间的距离）。测量完成后，可通过Save功能将测量数据（含时间戳）保存到仪器内存，或通过蓝牙传输至电脑进行进一步分析。
（二）核心功能解析
自动测试（AUTOTest）功能是仪器的亮点之一，当线缆长度超过10米时，短按ESC键即可激活该功能，仪器会自动检测线缆的阻抗特性，无需手动设置阻抗参数，简化操作流程的同时提高测量准确性。
参考（Reference）功能支持将当前测量轨迹作为参考曲线保存，后续测量时可将新轨迹与参考曲线叠加显示，便于对比分析线缆状态变化，特别适用于线缆维护和长期监测场景。冻结（Freeze）功能可锁定当前TDR轨迹图，方便用户在测量现场仔细观察和分析反射信号特征，避免因轨迹变化错过关键信息。
线缆数据库功能可存储32种不同类型线缆的参数（含名称、波速因数等），用户可根据常用线缆类型进行编辑、添加或删除，测量时直接选择对应条目即可，无需重复输入参数，大幅提高工作效率。数据库支持通过METRACABLEMANAGER软件导出为CUP或CSV文件备份，也可导入其他仪器的数据库文件，实现数据共享。
数据传输与分析功能通过蓝牙接口和配套软件实现，将仪器与电脑配对连接后，可将测量数据导入软件进行查看、编辑、导出和打印。软件支持生成包含测量参数、轨迹图、inspector信息的专业报告，轨迹图可插入光标进行精准测距，数据可导出为CSV格式用于进一步数据分析。此外，软件还支持仪器固件和FPGA的更新，确保设备始终具备最新的功能和性能。

典型应用场景

KURTH METRACABLE TDR PRO线缆故障定位仪凭借其便携性和多功能性，在多个领域有着广泛应用。在通信网络维护中，技术人员可使用该仪器快速定位光纤光缆、网线等传输线缆的断点、短路点，尤其是在楼宇布线、数据中心机房等复杂布线环境中，能够大幅缩短故障排查时间，减少通信中断造成的损失。
在工业控制领域，该仪器可用于检测PLC控制系统、自动化生产线的信号线缆和动力线缆，及时发现线缆的老化、磨损、挤压等故障隐患，避免因线缆故障导致生产线停机。其IP52的防护等级和抗电磁干扰设计，能够适应工业现场的恶劣环境，确保测量数据的可靠性。
在建筑施工场景中，该仪器可用于检测预埋线缆的通断状态和长度，验证线缆铺设质量，避免因线缆铺设错误或损伤影响后续设备安装和使用。仪器的便携设计（重量仅390g）便于施工人员随身携带，支持手持测量、颈部悬挂或支架放置，适应不同施工环境的操作需求。
在实验室环境中，该仪器可用于线缆研发、质量检测等工作，精准测量线缆长度、特性阻抗等参数，分析线缆结构对传输性能的影响，为线缆产品的设计和优化提供数据支持。其高达14km的测量范围和0.3m的定位精度，能够满足不同规格线缆的测试需求。

仪器维护与安全注意事项

KURTH METRACABLE TDR PRO线缆故障定位仪的维护简单便捷，日常使用中需保持仪器表面清洁，可用微湿的布擦拭，避免使用清洁剂、研磨剂或溶剂。定期检查测试探头、线缆和配件的完整性，发现探头损坏、线缆绝缘层破损或接头松动时应及时更换，避免影响测量精度和安全。
电池更换需在仪器关机且断开所有测量连接后进行，使用与规格相符的电池（4节AA电池或可充电镍氢电池），不可混合使用不同类型或新旧电池。更换电池后需在设置菜单中选择对应的电池类型，确保仪器正常供电和电量显示准确。仪器长期不使用时，应取出电池，存放在干燥、通风、无腐蚀气体的环境中，避免潮湿和极端温度影响设备性能。
使用过程中需严格遵守安全规范：仅允许合格电工或在合格电工指导下进行测试操作；测试前必须确认线缆无电压，断开与电源的连接；佩戴合适的个人防护装备，测试时手部保持在探头防护装置后方，避免接触危险电压。仪器不得用于说明书规定以外的用途，不得在电池舱盖拆除的情况下使用，不得暴露在直射阳光下或极端环境条件中。

小编极仪银飞总结KURTH METRACABLE TDR PRO线缆故障定位仪以时域反射技术为核心，结合精准的测量性能、便捷的操作设计和广泛的适应性，成为线缆故障排查和长度测量的理想工具。其丰富的功能配置、可视化的测量结果和可靠的数据分析能力，大幅降低了线缆维护的难度和成本，提高了工作效率。无论是工业现场的故障应急处理、建筑施工的线缆检测，还是实验室的精准测试，该仪器都能提供稳定、精准的测量支持。随着线缆应用场景的不断扩展和对检测效率要求的提高，KURTH METRACABLE TDR PRO线缆故障定位仪将在更多领域发挥重要作用，为线缆系统的稳定运行提供坚实保障。
