50V-2000V脉冲式线圈测试仪 低至0.5uH小电感测试能力
产品描述
50V-2000V脉冲式线圈测试仪，低至0.5uH小电感测试能力产品介绍：
50V-2000V脉冲式线圈测试仪简要说明

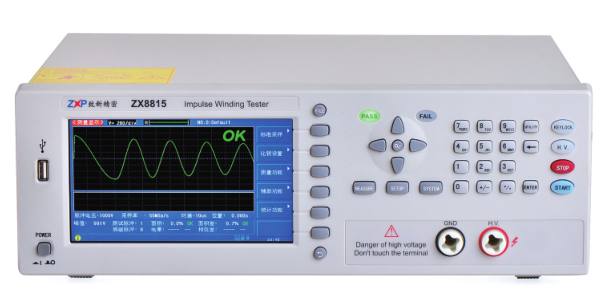

50V-2000V脉冲式线圈测试仪是专门针对绕线元件测试需求所设计，利用一高压充电之微小电容(测试能量低)与待测线圈形成 RLC并联谐振，由振荡的衰减波形，透过高达100Msps(可定制200Msps)且精密的取样处理分析技术，可检验出线圈自体绝缘不良(匝间 短路、层间短路、绝缘性能降低等)，让组件生产厂商及使用者能更有效的为产品质量把关。
50V-2000V脉冲式线圈测试仪测量速度快、测试波形重复性好，可广泛应用于电机、工频变压器、继电器、开关电源变压器、消磁线圈等由 漆包线绕性元件中;ZX8815系列可应用于自动化测试系统大大提高测试效率。

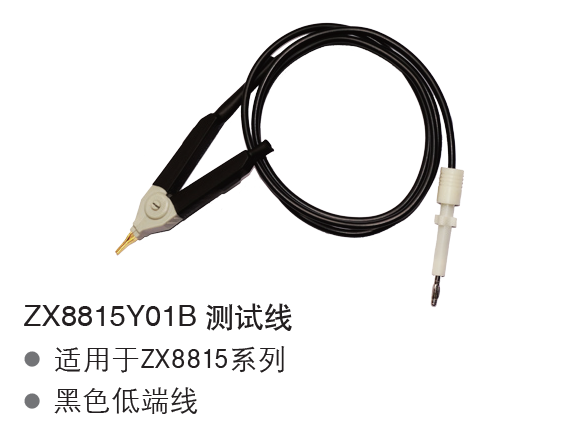

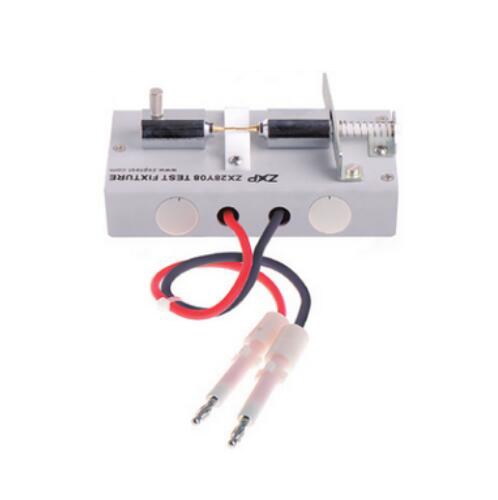

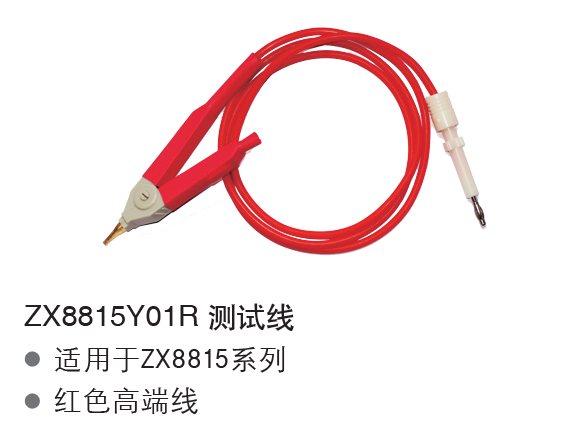

50V-2000V脉冲式线圈测试仪 低至0.5uH小电感测试能力订购信息
● ZX8812-2KV 脉冲电压输出：100-2000V，适合小电感测试
● ZX8812-5KV 脉冲电压输出：100-5000V，适合小电感测试
● 可根据客户要求定制
50V-2000V脉冲式线圈测试仪性能特点
● 100Msps波形采样率，6500bytes存储深度(可定制200Msps)。
● 高速测试，高达达15次/秒
● 四种波形比较判定方法：面积、面积差、电晕和相位差
● 优秀的电压稳定性、测试重复性，确保测试稳定
● 强大的电晕分析提取功能，挖掘产品潜在的绝缘不良问题
● 仪器参数自动保存，开机文件加载功能
● 波形垂直放大、水平缩放和移动功能，便于观察细节
● 样本平均功能，可进行多达32次标准波形的平均处理
● 自动标准采集模式，自动选择合适的采样率
● 破坏性测试为您选择合适测试电压
● 消磁脉冲的施加，保证测试波形一致
● 可通过USB HOST来实现仪器固件版本的升级更新，给客户很新体验
● 脚控接口用于简便快速的测量
● Handler、RS232C、USB Device、USB Host和GPIB（选件）接口丰富
● 提供很多4通道测试，可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组，满足全系列电机匝间测试，也可以提供4个绕组的扫描测试功能和绕组对比测试功能。
● 65k色7寸 TFT 800*480高清显示屏，中英文可选操作界面
50V-2000V脉冲式线圈测试仪先进的脉冲测试原理
所谓的“绕线元件脉冲测试”是以非破坏性、高速、低能量 电压脉冲施加于被测件，分析对比良品波形与不良品测试波形达 到判断之目的。ZX8815系列超大屏幕、超高采样率、高性能处理 技术，让客户直观的分辨出不良品与良品之区别。
强大的电晕测试功能
可定制高达200Msps的高速采样率，精确提取电晕信息，并配备电晕显示功能，电晕显示一目了然，对产品性能做到防患于未然，大大提高产品质量。
独特的破坏性测试功能
破坏测试是从起始电压开始，以步进电压为电压步进，以终止电压结束并结合比较器进行比较的一种测试模式，用于判别被测件的极限耐压值，可帮助客户了解自己产品的耐压值，作为设定测试电压的参考。

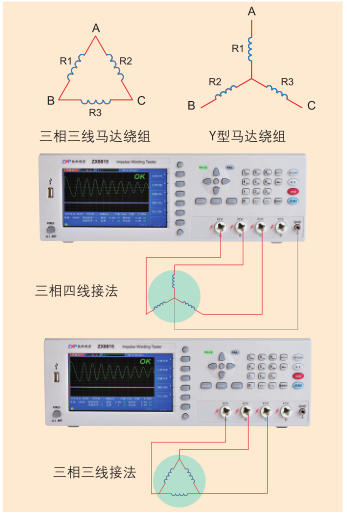

扩展的双通道、四通道测试功能
ZX8815S-2双通道、 ZX8815S-4四通道可满足客户对Y型绕组(三相四线)、三相三线绕组的测试需求，马达绕组一次测试完毕，避免多次切换测试烦恼，测试快、效率高并且具有超高性价比，广受客户好评。还可以外挂多通道扫描盒，典型的如8通道扫描盒。
| 型号 | ZX8812_2000V | |
| 输出脉冲电压 |
50V-2000V 10V 步进 5%±10V |
|
| 电感量测试范围 | >0.5μH | |
| 脉冲较大能量 | 0.15J | |
|
显 示 器 波形显示区域 显示内容 |
800×480 点阵图形液晶 650×250 点阵 放大显示、设置参数，标准和测试波形，比较结果，文件信息等 |
|
| 波形采样 |
采样率： 100MSa/s~100kSa/s，共 10 档分辨率： 8bits 采样点： 6500bytes |
|
| 标波采样 | 连续循环，单次循环，单次采样（多达 32 次样本平均功能） | |
| 输入阻抗 | 10MΩ | |
| 测量速度 | 高达 15 次/秒 | |
| 脉冲次数 | 测试脉冲 | 1-32 次可编程 |
| 消磁脉冲 | 0-16 次可编程 | |
| 显示波形测量 | 电压、时间、频率 | |
| 触发方式 | 内部 Internal / 手动 Manual(含脚控 Foot) / 外部 External / 总线 Bus | |
| 比较方式 |
面积比较（AreaSize Comparison） 面积差比较（DiffZone Comparison） 电晕放电比较（Corona Comparison） 相位差比较（PhaseDiff Comparison） |
| 面积重复精度 | ±1% |
| 面积差重复精度 | ±1% |
| 判别输出 | PASS、FAIL 显示，LED 显示，蜂鸣器报警 |
| 报警音量选择 | 长高音，长低音，单短音，双短音，关闭 |
| 存储器 |
内部：200 组文件 外部 U 盘：500 组文件 |
| 接口 |
HANDLER(START,STOP,PASS,NG,BUSY,EOC.) RS232C IEEE488(选件) ，USBCDC，USBTMC USBHOST |
