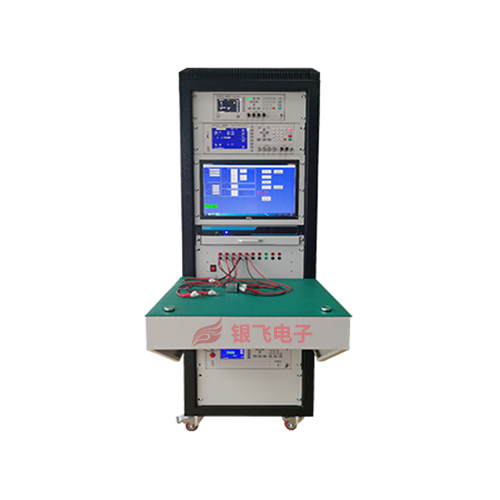

ZX801 一体化EMI电源滤波器测试系统
产品描述
ZX801是一款集LCR数字电桥、直流低电阻、耐压绝缘于一体化EMI电源滤波器测试系统。专门应用于电源滤波器产品，一键测试产品的各项参数，大大提高测试效率。ZX801只需靠前次设置产品型号的参数并保存，以后直接调用，方便快捷。本系统可以测试电感L，电容C，电阻R，损耗D，品质因数Q和耐压漏电流I。另外每台仪器也可以单独使用。提供测试数据保存功能，可以给客户分析产品数据提供帮助。
ZX801一体化EMI电源滤波器测试系统特点

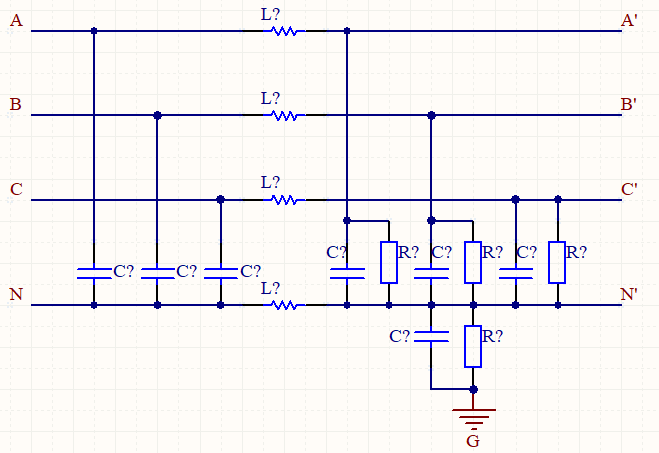

1、可以测试单相，三相及三相四线滤波器。
2、支持连接自动化设备。
3、数据保存功能。
4、LCR数字电桥支持50-200KHz任意设置。
5、提供耐压测试警示。
6、耐压测试时间以及耐压爬升时间可以自由设置。

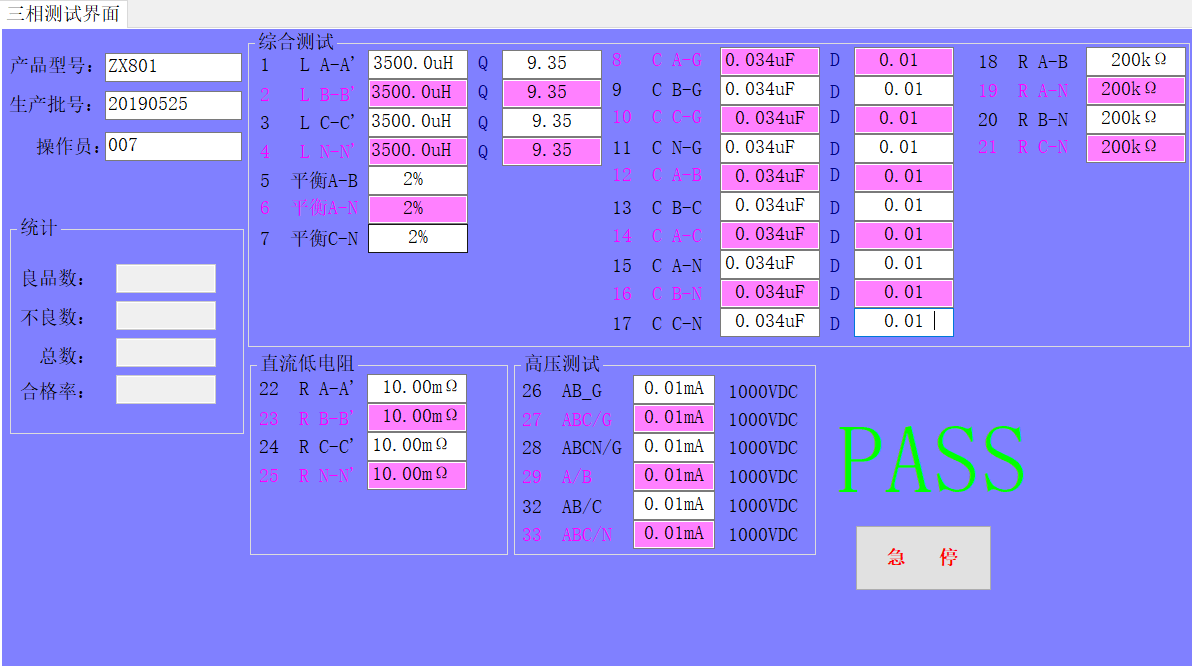

7、测试界面与设置界面分开，并对设置界面进行加密，避免误操作。
8、测试结束后，自动放电。
ZX801一体化EMI电源滤波器测试系统技术参数
|
系统型号 |
|
|
仪器型号 |
ZX2789，ZX5512，ZX9501 |
|
测试参数 |
C，D，L，Q，R，I |
|
数字电桥频率 |
50Hz-200kHz |
|
数字电桥电平 |
5mV-2V |
|
电容范围 |
0.00001pF9.99999F |
|
电感范围 |
0.00001uH-9999.9H |
|
DCR范围 |
0.01m-99.9999MΩ |
|
直流电阻测试范围 |
1uΩ-3MΩ |
|
耐压输出电压 |
AC:50V-5kV |
|
DC:50V-6kV |
|
|
电流测试范围 |
AC:0.1mA-30mA |
|
DC:0.01mA-10mA |
|
|
耐压上升时间 |
0.1s-999s |
|
耐压测试时间 |
0.3s-999s |
