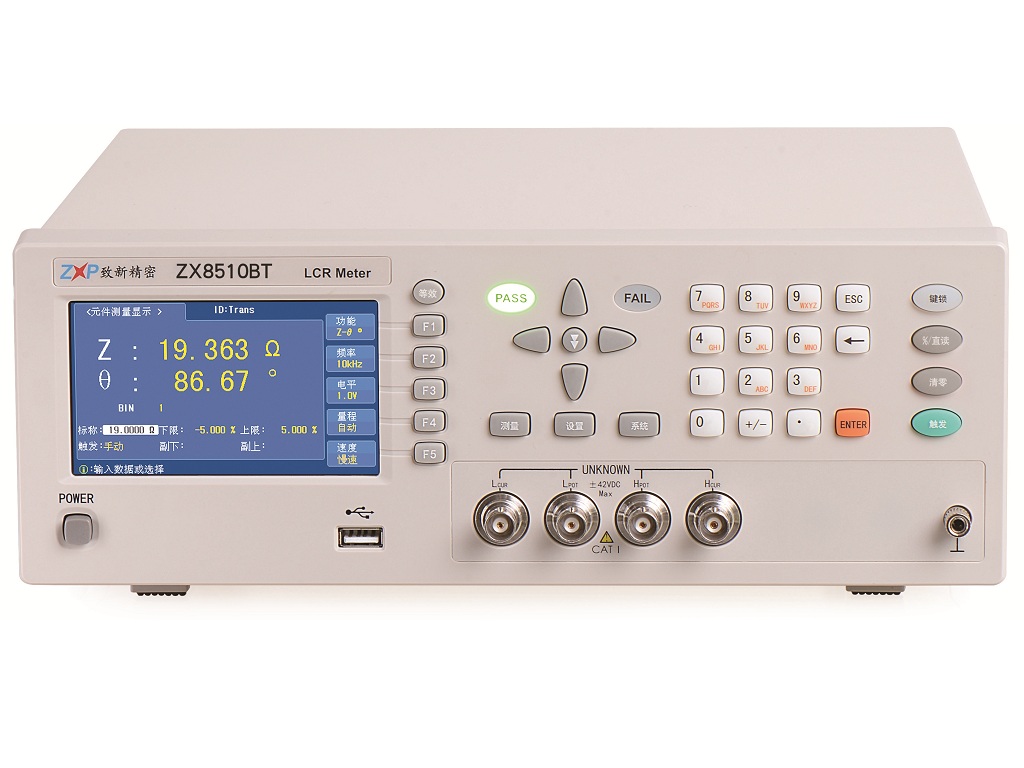

ZX8510BT LCR测试仪
致新ZX8510BT数字电桥 核心性能指标解析。作为一款适配中小批量测试场景的专业LCR测试仪,致新ZX8510BT 数字电桥 的性能指标围绕精准测量+便捷应用设计,覆盖基本参数、精度稳定性、频率特性、操作传输、环境适应等关键维度,既满足工业级测试需求,又兼顾使用灵活性。以下从多维度详细解析这款数字电桥的核心性能指标,为用户选型与应用提供参考。 一、基本测量参数与量程 ZX8510BT数字电桥作为标准LCR测试仪,支持阻抗(Z)、导纳(Y)、......
产品描述
致新ZX8510BT数字电桥核心性能指标解析。作为一款适配中小批量测试场景的专业LCR测试仪,致新ZX8510BT数字电桥的性能指标围绕“精准测量+便捷应用”设计,覆盖基本参数、精度稳定性、频率特性、操作传输、环境适应等关键维度,既满足工业级测试需求,又兼顾使用灵活性。以下从多维度详细解析这款数字电桥的核心性能指标,为用户选型与应用提供参考。
一、基本测量参数与量程
ZX8510BT数字电桥作为标准LCR测试仪,支持阻抗(Z)、导纳(Y)、相位角(θ)、电抗(X)、电导(G)、电纳(B)、品质因数(Q)、直流电阻(Rdc)、等效串联电阻(Rs)、等效并联电阻(Rp)、串联电感(Ls)、并联电感(Lp)、串联电容(Cs)、并联电容(Cp)、损耗因数(D,即tanδ)等15项核心参数测量,可全面覆盖电容、电感、电阻等电子元件的多维度测试需求。
在测量量程上,这款数字电桥的阻抗量程为100mΩ-100MΩ,按10档分段适配不同参数测量:其中电阻(Rdc/Rs/Rp)测量范围为100mΩ-100MΩ,电感(Ls/Lp)测量范围为1nH-100H,电容(Cs/Cp)测量范围为1pF-100mF,可覆盖消费电子0201封装MLCC(最小1pF)、新能源汽车小型电感(10uH级)、工业电阻(1kΩ-1MΩ)等常见元件的参数范围,无需更换设备即可完成多类型元件测试,体现LCR测试仪的场景适配性。
ZX8510BT LCR测试仪是一种高精度以及测试范围很大的阻抗测量仪器,也可以叫LCR测试仪,这款LCR测试仪可方便升级替代2810B/2817B,可方便选择测试频率,ZX8510BT LCR测试仪可方便选择测试信号电平。可测量电感、电容、电阻多种参数。ZX8510BT LCR测试仪既能适应生产现场高速检验的需要,又能满足实验室高精确度高稳定度的测量需要,同时ZX8510BT LCR测试仪提供的多种接口可以让仪器使用于元件自动分选系统和与计算机联网通讯提供了条件。
ZX8510BT LCR测试仪是一种高精度以及测试范围很大的阻抗测量仪器,也可以叫LCR测试仪,这款LCR测试仪可方便升级替代2810B/2817B,可方便选择测试频率,ZX8510BT LCR测试仪可方便选择测试信号电平。可测量电感、电容、电阻多种参数。ZX8510BT LCR测试仪既能适应生产现场高速检验的需要,又能满足实验室高精确度高稳定度的测量需要,同时ZX8510BT LCR测试仪提供的多种接口可以让仪器使用于元件自动分选系统和与计算机联网通讯提供了条件。
二、精度与稳定性指标
精度是LCR测试仪的核心竞争力,ZX8510BT数字电桥的基本精度达0.1%,在标准测试条件(25℃±2℃、相对湿度45%-65%、测试频率1kHz、信号电平1Vrms)下,各关键参数的误差范围严格可控:
阻抗(Z):测量误差≤0.1%读数+0.001%量程,在1mΩ-100MΩ主流测试区间内,误差可稳定控制在0.1%以内,例如测试1kΩ标准电阻时,测量值偏差≤1Ω;
相位角(θ):误差≤0.05°(代表值),在-90°~+90°测量范围内,相位分辨力达0.001°,可精准捕捉电容、电感的相位特性差异;
电容(Cs/Cp):1pF-100mF量程内,误差≤0.1%读数+0.01pF,测试10nFMLCC时,测量偏差≤1pF;
电感(Ls/Lp):1nH-100H量程内,误差≤0.1%读数+0.01nH,测试10mH高频电感时,偏差≤10nH;
损耗因数(D):测量误差≤0.0001+0.1%读数,针对低损耗元件(如NPO电容D≤0.001),误差可控制在0.00005以内,满足消费电子、新能源领域对低损耗元件的测试要求。
稳定性方面,ZX8510BT数字电桥的基本稳定性达±0.01%/小时(标准条件下连续测试),连续8小时测试1uF标准电容,容值波动范围≤0.01%,重复性误差≤0.02%,确保长时间批量测试的数据一致性,避免因仪器漂移导致的误判,这对生产线中小批量连续检测尤为重要。
型号参数
订购信息
ZX8510BT LCR测试仪:高达频率10KHz
型号参数
型号:ZX8510BT LCR测试仪
测试频率:100Hz,120Hz,1kHz,10kHz
测试参数:L-Q,L-D,C-D,R-Q,|Z|-θ,|Z|-D
测试电平
0.1Vrms,0.3Vrms,1Vrms
三、频率与信号特性指标
频率覆盖范围直接决定LCR测试仪对不同频段元件的适配能力,ZX8510BT数字电桥的测试频率范围为20Hz-100kHz,按1Hz步进可调,包含20Hz、50Hz、60Hz、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz、50kHz、100kHz等13个常用固定频率点,可满足不同元件的测试需求:例如低频电解电容(20Hz-1kHz)、高频MLCC(10kHz-100kHz)、功率电感(1kHz-10kHz)的参数测量。
信号电平方面,这款数字电桥支持10mVrms-2Vrms连续可调,分辨力1mVrms,可根据元件特性选择适配电平:测试微小信号元件(如0201封装电容)时,选用10mV-100mV低电平避免元件损坏;测试功率型元件(如车载电感)时,选用1V-2V高电平模拟实际工作状态。此外,仪器支持“CV模式”(恒定电压)与“CI模式”(恒定电流)切换,在测试低阻抗元件(如100mΩ电阻)时,CI模式可确保测试电流稳定,提升测量精度。
四、显示与操作性能指标
ZX8510BT数字电桥的操作显示设计聚焦“高效便捷”,适配生产一线与实验室的快速操作需求:
显示模块:配备3.5寸LCD背光显示屏,分辨率320×240像素,支持中文/英文双语界面切换,屏幕亮度5级可调,在车间强光或实验室暗光环境下均能清晰显示;主界面可同时显示3组核心参数(如“Cp=100.1nFD=0.0012频率=1kHz”),搭配偏差率(Δ%)与测试状态提示,无需多级菜单切换即可获取关键信息;
操作功能:支持10组测试方案保存与调用,用户可将常用元件(如0402MLCC、0603电感)的测试参数(频率、电平、容差)预设存储,下次使用直接调取,单组方案调用时间≤1秒;具备开路/短路/负载三项校准功能,校准过程自动完成,校准后精度恢复时间≤30秒,无需依赖专业校准机构,降低LCR测试仪的维护成本;
辅助功能:内置蜂鸣器偏差报警,可设置主参数(如容值、感值)上下限,超差时自动声光提示,报警阈值调节精度0.01%,适配不同元件的容差要求。
ZX8510BT LCR测试仪技术指标
ZX8510BT LCR测试仪基本准确度:0.1%,精度表为准
测试速度:快速:30次/秒、中速:6次/秒、慢速:1.5次/秒
信号源阻抗:30Ω、100Ω
量程方式:自动、保持
触发方式:内部、手动、外部
校准功能:开路/短路、全频清零
等效电路:串联、并联
比较器:BIN0~BIN3、NG、Pass、FailPASS、HI、LOW(PASS/FAILLED显示)、蜂鸣器提示
接口:RS232C、UsbHost、USBDevice、Handler
温度湿度:0℃~40℃,相对湿度≤75%
电源要求100~120Vac或198~242Vac
46~64Hz,功率大于50VA
体积(WxHxD)310mmx110mmx315mm
重量(净重)4.5Kg
ZX8510BT LCR测试仪其实是比较多人使用的一款LCR测试仪,在前段时间我们在使用过后也认为,其实ZX8510BT LCR测试仪的功能是齐全而已好用的。ZX8510BT LCR测试仪的功能如果再加上我们的精密的SMD夹具配合使用,更加是方便精准!
ZX8510BT LCR测试仪其实是比较多人使用的一款LCR测试仪,在前段时间我们在使用过后也认为,其实ZX8510BT LCR测试仪的功能是齐全而已好用的。ZX8510BT LCR测试仪的功能如果再加上我们的精密的SMD夹具配合使用,更加是方便精准!
作为工业级LCR测试仪,ZX8510BT数字电桥的环境适应性指标满足车间与实验室多场景使用:
温度范围:工作温度-10℃~40℃,存储温度-20℃~60℃,在-10℃低温或40℃高温环境下,测量精度偏差≤0.05%,符合多数工业场景的温度需求;
湿度范围:工作相对湿度≤80%(无凝露),存储相对湿度≤90%(无凝露),在潮湿车间环境中无需额外防潮措施即可稳定工作;
振动防护:具备IP30防护等级,可承受10Hz-500Hz、加速度10m/s²的随机振动(X/Y/Z三向各30分钟),振动后仪器参数无漂移,蓝牙传输与数据测量均保持稳定,适配车间轻微振动环境;
电磁兼容:通过EMC测试(EN61326-1标准),在30V/m射频辐射干扰下,测量误差≤0.1%,可在工业电磁复杂环境(如SMT车间)中正常工作。
物理与电源指标
ZX8510BT数字电桥的物理与电源设计兼顾便携性与工业耐用性:
物理尺寸:280mm(长)×180mm(宽)×100mm(高),重量约2.5kg,可手持携带或放置在小型工作台,实验室研发场景中可随样品制备区移动测试;
外壳材质:采用ABS工程塑料外壳,表面防滑耐磨,边角圆润设计避免碰撞损伤,适合车间频繁搬运使用;
电源要求:AC100-240V宽电压输入,50/60Hz频率兼容,最大功耗≤30VA,待机功耗≤5VA,在不同地区电网环境下均能稳定供电,无需额外变压器。
致新ZX8510BT数字电桥的性能指标精准匹配中小批量测试场景需求:0.1%基本精度与宽量程覆盖确保测量可靠性,20Hz-100kHz频率与蓝牙传输提升应用灵活性,环境适应性与便捷操作降低使用门槛。作为一款高性价比LCR测试仪,其各项指标既满足消费电子、新能源汽车电子的元件测试需求,又为实验室研发提供稳定的数据支撑,是中小批量测试场景中实用的数字电桥选择。
