ZX9501F耐压绝缘测试仪
ZX9501F耐压绝缘测试仪 是卖点是一款交流电流达到100mA,并且可以连续工作几百小时的耐压绝缘测试仪。 品牌是中国 致新 品牌。 ZX9501F耐压绝缘测试仪 前身是根据与客户所需要使用的模块所定制的一款新的功能性 仪器仪表 ,经过客户的反复测试以及大量的现场应用,技术逐渐成熟,就自然而然的形成了一款爆品,我们命名为 ZX9501F耐压绝缘测试仪 。为了让大家更好的了解 ZX9501F 的功能以及功效。我们就继续地介绍这个产品。 HANDLER接口电路结构与使用......
产品描述
ZX9501F耐压绝缘测试仪是卖点是一款交流电流达到100mA,并且可以连续工作几百小时的耐压绝缘测试仪。品牌是中国致新品牌。ZX9501F耐压绝缘测试仪前身是根据与客户所需要使用的模块所定制的一款新的功能性仪器仪表,经过客户的反复测试以及大量的现场应用,技术逐渐成熟,就自然而然的形成了一款爆品,我们命名为ZX9501F耐压绝缘测试仪。为了让大家更好的了解ZX9501F的功能以及功效。我们就继续地介绍这个产品。
![ZX9501F](/080/uploads/allimg/160908/144PU4D-0.JPG)
HANDLER接口电路结构与使用
HANDLER接口电路结构与使用
ZX9501F拥有PLC接口和HANDLER接口,方便与仪器仪表设备和自动化生产设备和电脑之间的通讯。细分如下:
PLC接口是用来连接 PLC控制器的控制接口,信号输入输出都符合 PLC标准接口要求。HANDLER接口除了没有 INTERLOCK信号外,其他信号都是直接相连的。

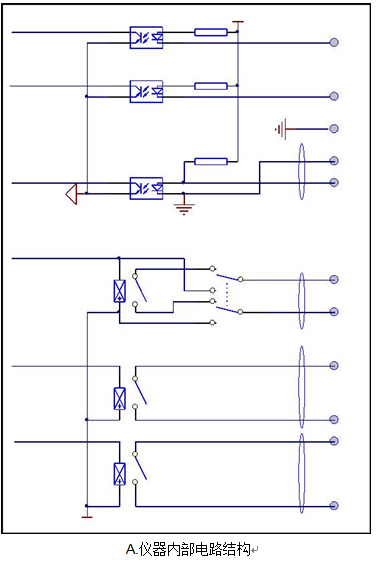

PLC相应信号原理电路如下(参考仪器后面板的输出接口从上到下排列):
![ZX9501F](/080/uploads/allimg/170705/18-1FF5163I2221.png)
ZX9501F系列型号与规格![ZX9501F](/080/uploads/allimg/170705/18-1FF5163I2221.png)
测试注意事项
1.常规模式下,仪器后面板的 OUTPUT拨动开关是在开关符号这一端的。此时,TEST信号与 PASS、FAIL信号一样,输出的是开关信号;
2.当仪器后面板的 OUTPUT拨动开关拨到电源符号这一端时(一般不建议使用这种模式),此时 PLC接口的 TEST端口可以输出 24V电平信号,此时实际内阻约20OHM,驱动电流小于30mA,可以用来驱动发光管(LED)等小功率器件。注意:一定不要将此电平作为电源驱动其他带电器件以防损坏内部电源。
TEST-
OUTPUT拨动开关选择开关模式时:
仪器测量过程中,TEST-和 TEST+短路;测试完成,TEST-和 TEST+开路。
TEST+
OUTPUT拨动开关选择电源模式时:
仪器在测量过程中,TEST+和 TEST-之间有+24V的电压差(TEST+为 24V电平高端)。
USB接口和RS232接口
1、前面板USB用来连接优盘,用于客户设定文件的导出和导入。
2、后面板USB有两种工作模式和电脑联机。
a)USBTMC:标准 USB从机模式,用户使用时必须在电脑上安装 USBTMC接口驱动;
b)USBVCOM:USB虚拟串口模式,数据格式:8.n.1,用户使用时必须在电脑上安装USBCDC接口驱动。驱动安装成功后,该接口将被电脑识别为串口设备。
3、RS232用来和电脑联机,波特率见系统设定项,数据格式为8.n.1。
型号:ZX9501F
耐压测试
输出电压
AC:0.05kV-5kV±(1.0%读数+5个字)(50Hz、60Hz可选)
DC:0.05kV-6kV±(1.0%读数+5个字)
电压调整率:≤(1.0%+10V)(额定功率)
电流测试范围
AC:0.1mA-100mA
DC:10uA-15mA(很小量程漏电流可显示到uA)
测试精度:±(1.0%读数+5个字)
放电功能:测试结束后自动放电(DCW)
绝缘电阻测试
输出电压:0.05kV-1kV,±(1.0%读数+2V)
电阻测试范围:500V-1000V
0.1MΩ-10GΩ.(电流范围在 10nA-10mA)
1MΩ-1GΩ±(5%读数+5个字)
1GΩ-10GΩ±(10%读数+5个字)
50V-500V
0.1MΩ-1GΩ±(10%读数+5个字)
放电功能
测试结束后自动放电
电弧侦测测量范围
AC1mA-15mA
DC1mA-10mA
一般参数
存储器:120组,每组 100步
循环测试功能,支持循环测试,编程步骤输出电压可循环测试。
电压上升时间0.1s-999s
电压跌落时间0.1s-999s
电压等待时间0.1s-99.9s(仅直流)
测试时间设定0.3s-2Hours
接口
标配
RS232、U盘接口、HANDLER
GPIB、USB DEVICE
ZX9501F耐压绝缘测试仪大概就是这样子的一个参数以及特点,目前ZX9501F耐压绝缘测试仪是我们高品质、高质量的的一款耐压测试仪,所以需要的话直接找我们就可以了。很后优点再重点复述一次:这是一款交流电流达到100mA,并且可以连续工作几百小时的耐压绝缘测试仪。此文章来自压力校验仪。
