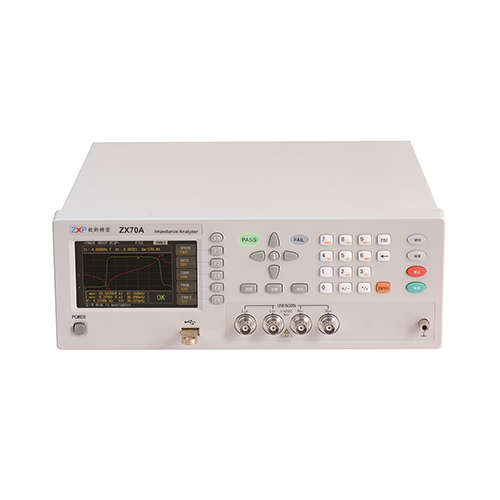

ZX70AX-200k高速阻抗分析仪
ZX70AX-200k 高速阻抗分析仪主要用于压电器件以及设备的检测，测试速度快，精度高，可以测试200kHz的频率， 带有LCR测试的功能，具有4.3。可以快速而方便地评估和测试压电器件的参数特性，这款超声阻抗分析仪除了可以用电脑配合软件进行扫描分析的功能外，还可以在仪器上直接显示出压电器件扫描后的测试结果，用户不再需要为每台 测试仪器 配置一台电脑，既保证了测试效率，又降低了生产的成本，还具有很好的测量精度、宽泛的频率范围和良好的......
产品描述

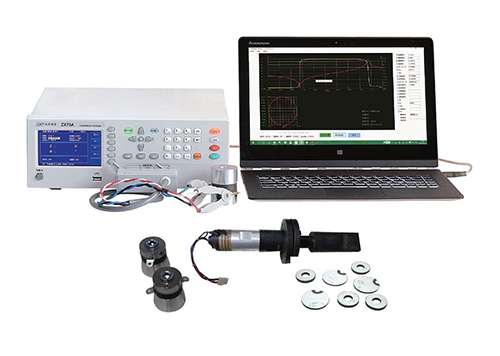

ZX70AX-200k高速阻抗分析仪主要用于压电器件以及设备的检测，测试速度快，精度高，可以测试200kHz的频率， 带有LCR测试的功能，具有4.3。可以快速而方便地评估和测试压电器件的参数特性，这款超声阻抗分析仪除了可以用电脑配合软件进行扫描分析的功能外，还可以在仪器上直接显示出压电器件扫描后的测试结果，用户不再需要为每台测试仪器配置一台电脑，既保证了测试效率，又降低了生产的成本，还具有很好的测量精度、宽泛的频率范围和良好的稳定性，可以满足绝大多数的超声/压电器件与材料的测量要求，为压电器件和超声波换能器等设备的测试和分析提供了很好的解决方案。
ZX70AX-200k阻抗分析仪使用说明书
高速的阻抗分析仪，适合用在高速测试系统中
测量可达到100次/秒，精度为0.1%
具有键盘锁定和掉电数据保护功能
两种语言的操作界面可选（中文和英文）
阻抗的频响特性扫描以及分析功能
支持U盘升级仪器软件
仪器内置50组和U盘500组的测试文件
通信接口标配RS232C、USB -DEVICE、HANDLER、USB-HOST
ZX70A系列产品根据不同的频率测试范围分为致新ZX70A-200k阻抗分析仪、ZX70A_1M和致新ZX70A-500k超声阻抗分析仪；ZX80A系列阻抗分析仪分为ZX80A-2M型超声阻抗分析仪和ZX80A-5M型超声阻抗分析仪。用户可以根据不同的频率测试需求，选择不同的阻抗测试仪器和配件进行测试。
文章来源于ZXP 致新精密
ZX70AX-200k阻抗分析仪标准配置
ZX70AX-200k高速阻抗分析仪主机一台
ZX28Y11四端开尔文测试电缆
ZX27Y04USB连接线，长3米，适用于仪器和电脑的USB连接
ZX28Y34DB9控制电缆，适用于仪器和电脑的串口连接
ZX28Y26+上位机软件：ZX28Y26U盘
选配
选配
ZX28Y05：开尔文测试夹具
ZX28Y08：SMD测试夹具
ZX70AX-200k阻抗分析仪操作说明书
| 型号 | ZX70A_200k | ZX70A_500k | ZX70A_1M | ZX80A-2M | ZX80A-5M | |
| 频率范围 | 20Hz～200kHz | 20Hz～500kHz | 20Hz～1MHz | 20Hz～2MHz | 20Hz～5MHz | |
| 扫描参数 | R-X，Z-θ，Y-θ，G-B | |||||
| 基本精度(具体以精度表为准) | 0.05% | 0.05% | 0.10% | 0.10% | 0.10% | |
| 测量速度(等效400点) | 4秒/件(仪器扫描) | |||||
| 频率精度 | 1mHz | |||||
| 相位分辨率 | 0.01° | |||||
| 阻抗范围 | 0.01mΩ～99.99MΩ | |||||
| 通信接口 | 标配：RS232C、USB-DEVICE、Handler、USB-HOST | |||||
| 选配：RS485接口、GPIB接口 | ||||||
| 温度湿度 | 0℃～40℃，相对湿度≤75%RH | |||||
| 电源要求 | 电压：100～120Vac或198～242Vac | |||||
| 频率：46～64Hz 功率：>85VA | ||||||
| 尺寸（ＷxＨxＤ） | 310x110x315mm | 400mmx132mmx300mm | ||||
| 重量（净重） | 5.5Kg | 8.5Kg | ||||
