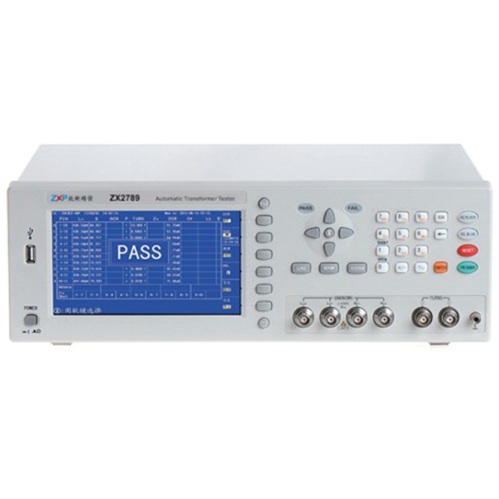

ZX2789系列变压器综合测试仪是常州市致新精密电子有限公司在变压器测试领域多年研发经验基础上推出的新一代产品。该系列仪器主要面向电子元器件制造企业、变压器生产厂家及质检机构，用于变压器各项电气性能的综合测试与分析。ZX2789系列覆盖从20引脚到192引脚的多种扫描配置，频率范围涵盖20Hz至1MHz多个档位，可满足不同规格变压器的测试需求。仪器采用800×480分辨率7寸真彩液晶屏，实现测试参数与结果的整屏显示，减少了页面切换带来的操作繁琐。

核心优势速览：

0.05%基本测量精度，满足元件与材料精密测量要求

20Hz～500kHz（可至1MHz）频率范围，覆盖多数变压器测试场景

多引脚配置可选，20Pin至192Pin扫描盒灵活适配

四端测试方式配合多种校正功能，保障测量准确性

产品核心功能与技术原理

测量参数体系

ZX2789系列支持全面的变压器参数测量，涵盖LCR数字电桥与变压器专项测试两大模块：

基础LCR参数： 电容(C)、电感(L)、电阻(R)、阻抗(Z)、导纳(Y)、电抗(X)、电纳(B)、电导(G)、损耗(D)、相位角(θ)、品质因数(Q)、等效串联电阻(ESR)、等效并联电阻(Rp)

变压器专项参数： 匝比(TurnsRatio)、圈数(TURN)、漏感(Lk)、匝间分布电容(Cx)、交流电阻(ACR)、直流电阻(DCR)、平衡(BAL)、引脚短路(PS)

工作原理简述

变压器综合测试仪的核心工作原理基于四端对测量方法。仪器通过Hcur（电流高端）、Hpot（电压高端）、Lpot（电压低端）、Lcur（电流低端）四个测试端向被测变压器施加已知频率和电平的交流信号，通过测量流过变压器的电流与两端电压，经内部电路计算得出阻抗、电感、电容等参数。

圈数（TURN）测试采用电压比测量原理：仪器向初级绕组施加测试信号，测量次级绕组的感应电压，通过电压比计算圈数比。用户可将圈数多的绕组置于初级，以获得更稳定的测试信号。

漏感（Lk）测试时，仪器内部继电器自动将变压器的次级绕组短路，然后测量初级绕组的电感值。对于要求较高的漏感测试场景，用户也可自行将次级可靠短路后测量。

直流电阻（DCR）测试采用四端测量法，可有效消除测试线缆和接触电阻带来的误差。仪器提供10Ω、25Ω、100Ω三档内阻可选。

校正机制

仪器内置三种校正方式：

开路校正：消除与被测元件并联的杂散导纳（分布电容、漏电导）造成的误差

短路校正：消除与被测元件串联的寄生阻抗（接触电阻、线缆电阻）造成的误差

负载校正：利用标准件的实际测试值与参考值之间的传递系数，消除系统综合误差

详细技术参数

测量显示范围：

产品核心优势

1.多频率版本选择，匹配不同测试需求

ZX2789系列提供多个频率版本：

ZX2789-20P/24P：20Hz～200kHz

ZX2789A-20P/24P：20Hz～300kHz

ZX2789B-20P/24P：20Hz～500kHz

ZX2789C-20P/24P：20Hz～1MHz

用户可根据自身产品的测试频率要求选择合适版本，避免为不需要的高频性能支付额外成本。

2.灵活的引脚配置方案

扫描盒引脚从20Pin到192Pin可选，适配从小型信号变压器到多引脚网络变压器的各类产品。一体机型号（i系列）将扫描盒与主机集成，节省产线空间。

3.多种操作界面适应不同使用习惯

仪器提供传统型与列表型两种操作界面，用户可根据个人操作习惯或团队培训成本选择。界面支持简体中文与英文切换。

4.偏差扣除功能提升测试一致性

仪器内置偏差扣除功能，用户可使用标准品对测试系统进行偏差校正。扣除成功后，后续测试值将直接对标标准品数值，有效消除测试夹具、线缆等引入的系统偏差。

5.数据存储与远程控制

仪器支持通过U盘进行文件保存与升级，内部可存储50组（LCR文件）或100组（变压器扫描文件）设定文件，更大容量文件可存储于外部U盘。提供RS232C、USBTMC、USBCDC、GPIB（选配）、LAN（选配）等多种远程控制接口。

产品适用场景

1.变压器生产线在线检测

ZX2789系列支持与扫描盒、气缸、Handler接口组成自动测试系统。仪器通过Handler接口输出PASS/FAIL分选信号，接收外部触发信号，实现与自动化产线的无缝对接。超快150次/秒的测试速度可满足大批量生产节拍要求。

2.来料检验与质量控制

企业品管部门可使用该仪器对供应商来料进行变压器全参数抽检。文件管理功能可保存不同型号变压器的测试设定，质检人员一键加载即可开始测试，降低误操作风险。

3.研发与样品验证

研发阶段需要对变压器进行多参数、多频率、多电平的全面特性分析。ZX2789系列支持Lx多频率测试、多电平测试等功能，帮助工程师全面了解变压器电气性能。

4.维修与故障分析

设备维修环节可使用单机测试模式，快速判断变压器绕组是否存在短路、断路、匝间不良等问题。

操作与使用优势

直观的人机交互

仪器前面板布局清晰，包含数字键盘、方向键、专用功能键（TRIGGER、RESET、DCBIAS等）。六个软键随光标位置动态定义功能，操作提示显示于屏幕底部。KEYLOCK键可一键锁定面板，防止产线误操作。

文件管理系统

仪器支持设定文件的保存、加载、删除和复制操作。用户完成一台变压器的测试参数设定后，可保存为文件并命名。下次测试同型号产品时，直接加载对应文件即可，无需重复输入频率、电平、极限值等参数。

统计功能辅助生产管理

仪器内置扫描测试统计功能，可分别统计Lx、TURN、DCR、Lk、Cx、PS、ACR、Zx、BL等各参数的通过/失败数量。品管人员可通过统计页面实时了解产线良率变化，及时发现异常。

校正流程简化

用户校正页面集中管理开路校正、短路校正和负载校正。全频开路/短路校正覆盖45个固定频率点，采用插入计算法推算其他频率点的校正数据。单频校正则允许用户在三个自定义频率点进行精细校正。

常见问题FAQ

Q1：ZX2789系列不同型号的主要区别是什么？

A：主要区别在于测试频率范围和引脚配置。频率方面，基础版为20Hz～200kHz，A版为300kHz，B版为500kHz，C版为1MHz。引脚方面，20P/24P适用于常规变压器，48P/96P适用于多引脚网络变压器。一体机（i系列）将扫描盒集成于主机内部。

Q2：测试时某些参数没有数据显示，是什么原因？

A：可能原因包括：（1）该参数在测试条件中虽已开启，但未设置标称值（STD），同时“忽略标称值测试”设置为OFF；（2）脚位设置中存在空白项，导致后续参数停止测量；（3）扫描测量页面中“TESTFAIL”设置为“STOP”，遇到不合格项后终止了后续测试。

Q3：DCR或Lk测试精度不理想，如何改善？

A：首先检查测试夹具的金属簧片是否氧化、磨损，确保与被测变压器引脚良好接触。其次，使用四端测量方式可有效消除线缆电阻影响。此外，可使用偏差扣除功能对系统偏差进行校正。

Q4：TURN测试数值不稳定怎么办？

A：对于高导磁率磁芯的变压器，可尝试以下方法：（1）使用TURNv模式（电压比圈数模式）替代常规TURN模式；（2）使用100Ω内阻进行测试，降低磁芯被极化的程度；（3）使用偏差扣除功能。

Q5：仪器支持哪些远程控制方式？

A：支持RS232C串口、USBTMC（USB测试测量类）、USBCDC（虚拟串口）、GPIB（选配）和LAN网络接口（选配）。用户可根据现有测试系统选择合适的总线模式。

Q6：如何将仪器设定恢复到出厂状态？

A：在变压器编号页面，移动光标到工具域，按软键“清除RAM”可将变压器扫描设置恢复为默认状态。

ZX2789系列变压器综合测试仪依托高精度测量能力、宽幅测试频段与灵活引脚适配能力，整合完善的校正体系、丰富测试参数与自动化交互功能，兼顾检测精度、操作效率与设备兼容性。仪器兼顾研发测试严谨性、产线检测高效性与质检工作规范性，覆盖变压器生产、质控、研发、维修全业务链条。多样机型版本可按需选配，降低企业设备采购成本，人性化操作界面简化检测流程，依托完备的通讯拓展能力适配自动化产线，是变压器电气检测领域高性价比、高可靠性的专业测试设备，文章来源于压力校验仪。
