在压电陶瓷、超声换能器、蜂鸣片等器件的研发与生产过程中，阻抗特性是衡量器件性能的核心指标之一。压电陶瓷的阻抗-频率特性决定了其谐振频率与带宽，而超声波换能器的阻抗稳定性则直接影响超声清洗、医学诊断等应用中的能量转换效率。准确测量这些参数，是保障产品质量、优化设计、提升生产效率的基础。ZX70A-200K压电陶瓷阻抗测试仪是常州市致新精密电子有限公司推出的新一代阻抗分析仪，专为铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析与测试而设计。该产品是对压电器件和设备进行频率扫描和阻抗测量分析的解决方案，可快捷方便地测试压电器件的各项参数特性。

适用行业：

压电陶瓷制造与来料检测

超声换能器、超声清洗设备生产

超声测距、超声马达、超声波流量计、超声探伤仪等超声技术应用领域

科研院所与高校材料研究

核心优势速览：

频率范围20Hz-200kHz，覆盖常用压电器件检测频段

基本精度0.05%-0.1%，测量数据与国际品牌可比

仪器直接显示阻抗-频率扫描曲线，无需外接电脑

矢量测试原理，测量稳定性好

配备RS232C、USB、HANDLER等多种接口，支持自动测试系统组建

产品核心功能与技术原理

2.1压电陶瓷阻抗测试的基本原理

压电陶瓷阻抗测试，简单来说就是测量压电器件在不同频率下的电阻抗特性。测试时，仪器向被测器件施加一个已知频率和幅度的交流电压信号，同时测量流经器件的交流电流，根据欧姆定律计算出阻抗值。

为什么阻抗测试对压电陶瓷如此重要？压电陶瓷在特定频率下会发生谐振——此时阻抗达到最小值，反谐振时阻抗达到最大值。谐振频率和反谐振频率是判断压电器件是否合格的关键指标。通过扫频测量，可以获得完整的阻抗-频率曲线，从而计算出谐振频率（Fs）、反谐振频率（Fp）、机电耦合系数（Keff）、机械品质因数（Qm）等一系列参数。

2.2矢量测试原理

ZX70A-200K压电陶瓷阻抗测试仪采用矢量测试原理。与标量测试仅测量阻抗幅值不同，矢量测试同时测量阻抗的幅值和相位，能够更全面地反映器件的电学特性。通过测量R-X（电阻-电抗）、Z-θ（阻抗-相位角）、Y-θ（导纳-相位角）、G-B（电导-电纳）等参数组合，可以精确描绘器件的阻抗特性。

2.3扫频测量与图形分析

ZX70A-200K的核心功能之一是阻抗的频响特性扫描。用户设定扫描起始频率和结束频率后，仪器自动完成扫频测量，并在LCD屏幕上实时显示阻抗-频率曲线图。

测量完成后，用户可以通过阻抗-相位-频率曲线图和导纳圆图直观判断器件优劣。例如：

正常压电陶瓷片的导纳圆呈规则圆形，而对数曲线平滑

如果陶瓷片内部出现分层或裂纹，对数曲线将出现多峰，导纳圆图上出现多个寄生小圆

这种图形化判断方式大大降低了操作门槛，即使不具备深厚的电学理论基础，也能快速识别产品缺陷。

详细技术参数表

以下为ZX70A-200K压电陶瓷阻抗测试仪的完整技术规格：

产品核心优势

4.1仪器直接显示扫描曲线，无需电脑

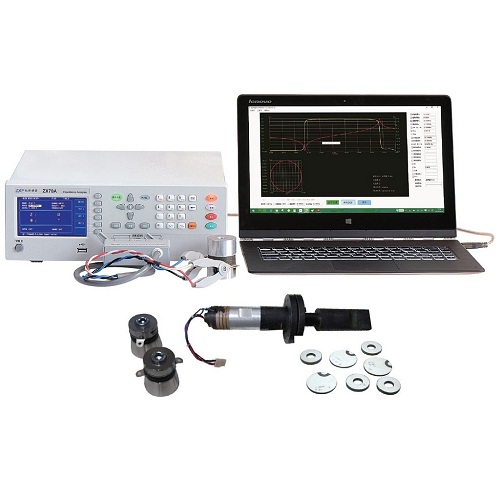

市场上部分传统型号的超声阻抗分析仪需要连接电脑、运行软件才能实现扫描分析功能。而ZX70A-200K压电陶瓷阻抗测试仪除了具备电脑扫描分析功能外，还提供在仪器上直接显示压电器件阻抗-频率扫描曲线的功能。这一设计带来的实际价值体现在三个方面：

降低设备投入成本——无需为每台仪器配置一台电脑。提升生产线效率——操作人员直接在仪器上查看曲线和判断结果，无需在电脑和仪器之间切换。简化现场部署——仪器即开即用，适合在生产车间、质检工位等空间有限的场所快速部署。

4.2数据直接保存至U盘

仪器支持将屏幕显示的图形和测试数据直接拷贝到U盘。用户可以随时保存扫频数据、扫描图形和设置条件。这一功能对于需要长期存档检测数据、送样分析或质量追溯的场景尤为实用。

4.3标配软件，无需额外购买

仪器自带电脑软件界面，标配版无需另行购买。通过配套的阻抗分析软件，用户可以：

通过导纳圆和对数曲线判断产品缺陷

在电脑上存储、打印测试数据，实现数据溯源

打印阻抗扫描曲线图形，方便送样分析和存档

一键启动测试，操作简单，适合生产线批量检测

4.4丰富的接口与自动测试能力

ZX70A-200K配备RS232C、USBDEVICE、USBHOST、HANDLER接口，并可选配RS485、GPIB接口。这些接口支持与PC进行数据通讯和远程控制，方便用户组建自动测试系统。HANDLER接口尤其适合工厂自动化生产线集成，可实现自动分选和批量测试。

4.5测量数据与国际品牌可比

仪器的测试数据与国际品牌厂家具有可比性。这意味着用户在采购ZX70A-200K时无需担心数据一致性问题，无论是替代现有设备还是作为新增产线配置，都能保证检测标准的延续性。

产品适用场景

ZX70A-200K压电陶瓷阻抗测试仪适用于以下典型场景：

操作与使用优势

6.1简洁的前面板设计

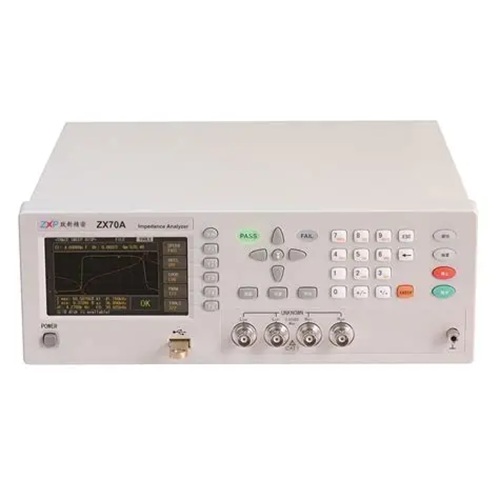

仪器前面板配备LCD液晶显示屏、五个软键（功能随显示页面动态变化）、数字键与功能键。FILE快捷键用于文件管理，KEYLOCK键用于锁定键盘防止误操作。键盘锁定功能尤其适合生产线固定工位使用，避免参数被误改。

6.2简便的测量流程

ZX70A-200K的操作流程清晰简洁：

开机后进入主界面

按下SETUP键进入曲线扫描设置页面

设定扫描起始频率、结束频率等参数

按下TRIGGER键开始扫描，屏幕实时显示测量曲线

扫描完成后通过文件管理保存结果至U盘，或使用分析软件进一步处理

6.3数据管理与调用

仪器支持仪器内部50组、U盘500组测试文件的存储。用户可随时调用已保存的设置条件和测量数据，减少重复设置时间。支持U盘升级仪器软件，方便获取功能更新。

6.4中英文双语界面

仪器提供简体中文和英文两种操作界面，支持自由切换。这一设计降低了操作培训成本，也方便了出口设备的使用。

售后保障与产品资质

7.1产品资质

ZX70A-200K压电陶瓷阻抗测试仪已通过相关质量检测与认证：

CE认证

符合相关电磁兼容和安全标准

7.2售后服务体系

常州市致新精密电子有限公司为用户提供以下售后支持：

技术支持：提供产品使用培训与技术咨询

软件升级：支持U盘升级仪器软件

校准服务：建议每年进行一次校准验证

配件供应：提供测试夹具、通讯线缆等配套附件

7.3校准与维护建议

建议用户每年对仪器进行一次校准验证。日常使用中注意以下几点：

定期进行开路/短路清零，消除测试线缆引入的误差

根据测试线缆长度选择合适的电缆长度补偿

工作环境温度控制在0℃–40℃，相对湿度≤75%RH

常见问题FAQ

Q1：ZX70A-200K压电陶瓷阻抗测试仪能测量哪些参数？

A：该仪器可测量的参数包括谐振频率（Fs）、反谐振频率（Fp）、静态电容（C0）、动态阻抗（R1）、动态电容（C1）、动态电感（L1）、机械品质因数（Qm）、机电耦合系数（Keff）、平面机电耦合系数（Kp）、厚度伸缩机电耦合系数（Kt）、最大导纳（Gmax）、最大阻抗（Zmax）、最小阻抗（Zmin）等。

Q2：ZX70A-200K和ZX70AX-200K有什么区别？

A：ZX70A-200K为标准阻抗分析仪型号；ZX70AX-200K在阻抗分析功能基础上增加了LCR测试功能。用户可根据实际测试需求选择相应型号。

Q3：仪器是否需要连接电脑才能使用？

A：不需要。ZX70A-200K具备独立的扫频测量和曲线显示功能，仪器屏幕可直接显示阻抗-频率扫描曲线。同时仪器也标配电脑软件，如需更深入的数据分析可连接电脑使用。

Q4：如何判断压电陶瓷片是否合格？

A：通过观察导纳圆图和对数曲线可以快速判断。正常产品的导纳圆呈规则圆形，对数曲线平滑。如果陶瓷片内部出现分层或裂纹，对数曲线将出现多峰，导纳圆图上会出现多个寄生小圆。

Q5：仪器支持哪些数据导出方式？

A：支持将屏幕显示图形和测试数据直接拷贝到U盘。也可通过RS232C、USB等接口连接电脑，使用配套软件导出数据。

Q6：仪器能用于生产线批量检测吗？

A：可以。ZX70A-200K支持一键启动测试功能，配备HANDLER接口可用于自动测试系统集成，适合生产线上的批量检测和自动分选。

ZX70A-200K压电陶瓷阻抗测试仪是一款兼顾检测精度、操作便捷性与场景适配能力的阻抗分析设备。从矢量测试原理到仪器直接显示扫描曲线，从多参数测量到丰富的接口配置，该产品为压电陶瓷、换能器、蜂鸣片等压电器件的研发测试与生产质检提供了完整的解决方案，文章来源于多功能校验仪。
