精益运维新方案：FLUKE ii1050C声学成像技术在工业安全巡检中的落地应用
在工业生产体系中，压缩空气泄漏、电气设备局部放电、旋转机械异响等隐蔽性故障，是影响企业安全生产、造成能源浪费、引发非计划停机的重要隐患。随着制造业向精益化、安全化转型，传统依靠人工经验、单点检测的排查模式，已难以适配大范围、高频次的运维巡检需求，漏检率高、效率低、作业风险大等问题日益凸显。基于FLUKE ii1050C声学成像仪打造的工业设备声学运维解决方案，以“可视化声源定位+场景化量化评估+全流程闭环管理”为核心架构，无需复杂部署与高额投入，即可快速提升企业在气体泄漏、局部放电、机械故障、气密性验证等场景的巡检能力，平衡专业性与落地性，适配不同规模工业企业的运维升级需求。

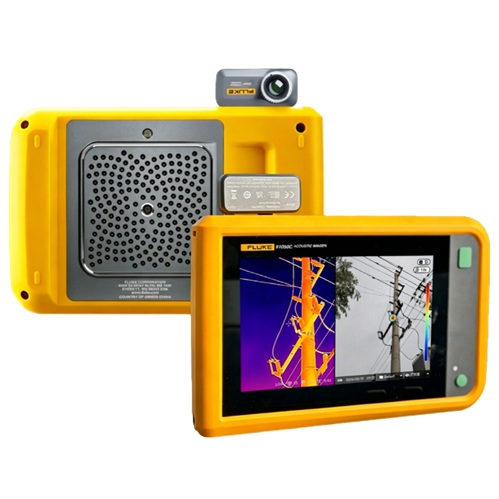

FLUKE ii1050C声学成像仪
肥皂水/气泡检漏法：仅适用于小范围低压管路检测，微小泄漏难以发现，检测效率极低，且会造成设备表面水渍，不适用于电气、高精度设备场景，只能做局部验证，无法用于大范围巡检。
单点超声波检测仪：需要逐点靠近听诊，高度依赖操作人员经验，无法直观显示故障位置，背景噪声大的环境下误判、漏检率高，也无法量化故障严重程度，仅能做定性判断。
人工经验巡检：依靠运维人员听、摸、看，只能识别较为严重的故障，早期故障漏检率高，检测结果受人员状态、经验影响大，一致性差，且无法留存标准化的检测数据。
定期第三方检测：委托专业机构定期检测，成本高、周期长，只能做阶段性评估，无法及时发现两次检测之间出现的故障，隐患可能持续扩大，不支撑日常运维巡检需求。
方案整体分为三个层级：
问：企业没有专业声学检测人员，能顺利落地这套方案吗？答：可以。FLUKE ii1050C面向一线巡检人员设计，采用直观的可视化成像呈现，预设专业检测模式，操作人员无需掌握声学专业知识，经过基础培训即可独立完成检测与结果判断。设备自动输出量化的评估结果，运维人员可直接根据结果制定维修计划，无需专业解读。
问：工厂车间背景噪声大，会影响检测准确性吗？答：不会。FLUKE ii1050C声学成像仪搭载202个MEMS麦克风阵列，配合波束成形与噪声抑制算法，可有效过滤工业现场的中低频背景噪声，精准聚焦泄漏、局放产生的高频超声信号，在嘈杂的生产环境中也能稳定完成检测。
问：必须选配红外热成像模组吗？答：根据实际需求选择即可。如果仅需要基础的气体泄漏、局部放电定位，单机即可满足使用需求；如果需要提升诊断准确率，或希望一台设备同时覆盖声学与热成像巡检，选配红外模组会带来明显的效率提升，减少携带多台设备的负担。模组为独立选配件，可后续按需采购。
工业设备的隐蔽故障排查，始终是运维工作的重点与难点，直接关系到企业的安全生产、能耗成本与生产稳定性。基于FLUKE ii1050C声学成像仪的运维解决方案，精准抓住了工业巡检的核心痛点，用可视化、量化、安全的检测方式，替代了传统低效、依赖经验、高风险的排查模式，以较低的投入成本实现运维能力的明显提升。无论是想要开展压缩空气泄漏节能改造、提升电气设备安全巡检能力，还是优化旋转设备运维体系的企业，这套方案都能够快速适配落地。通过标准化的检测流程、量化的故障评估、可追溯的数据管理，帮助企业逐步完善预防性运维体系，实现安全水平提升、能源损耗降低、运维效率优化的多重收益，为企业稳定生产与精益化发展提供可靠的技术支撑，文章来源于光学测量仪器。
精益巡检核心落地逻辑
依托FLUKE ii1050C的声像可视化技术，将传统人工听音、逐点排查的粗放巡检模式，升级为非接触、远距离、可量化的精益检测模式，一次巡检同步覆盖多类隐患，大幅压缩无效作业时长。
四大核心场景落地应用
高压电气精益巡检：用PDQ模式远距离定位120米内的局部放电，自动识别电晕、悬浮、沿面三类放电类型，同步生成PRPD图谱，无需停电即可提前锁定绝缘缺陷，避免弧闪事故。
动力管网精益检漏：LeakQ模式实时定位压缩空气、危化气体泄漏点，自动计算泄漏速率与年度能源损失，按隐患优先级排序维修，可帮助企业降低15%以上的空压系统能耗。
旋转机械精益点检：MecQ模式非接触捕捉轴承磨损、齿轮啮合异响，无需停机即可锁定故障位置，同步联动选配红外模块监测轴承温度，提前预判非计划停机风险。
密闭设备气密核验：搭配SB140声学信标，Beacon模式快速定位压力容器、风电叶片等密闭结构的密封缺陷，替代传统水浸、打压检漏方式，检测效率提升3倍以上。
落地增效核心价值
整机仅1.2kg支持单手操作，IP54防护适配全工业场景，本机一键生成标准化巡检报告，检测数据可直接对接企业运维管理系统，实现隐患从发现、定位到闭环的全流程数字化追溯。
行业现状与核心运维痛点
1.隐蔽故障难感知，安全与能耗隐患突出
很多故障早期没有明显的视觉、听觉特征，比如微小的压缩空气泄漏、早期绝缘局部放电，人眼人耳都难以察觉，等到出现明显异常时，往往已经造成大量能源浪费或设备严重损坏，甚至引发安全事故。压缩空气作为工业常用动力源，管路泄漏造成的能源损耗普遍占空压机能耗的20%-30%，但多数企业无法精准定位全部泄漏点，隐性损失长期持续存在。
2.传统排查效率低，全域覆盖难度大
传统的肥皂水检漏、单点超声波听诊、人工听辨等方式，都需要逐点检测，排查一条管路、一面开关柜需要耗费大量时间。企业厂区设备多、管路线路长，很难实现全覆盖巡检，很多偏远、高空点位长期处于漏检状态，隐患得不到及时排查。
3.故障程度难量化，维修优先级模糊
传统检测方式大多只能判断“有没有故障”，无法评估严重程度。运维人员难以区分哪些是需要立即处理的高危故障，哪些是可延后处理的轻微异常，维修优先级全靠经验判断，要么造成过度维修浪费资源，要么遗漏高风险故障引发事故。
4.高危场景近距离作业，人员安全风险高
高压电气设备、危化气体管道等场景的检测，传统方式需要操作人员近距离靠近设备操作，存在触电、有毒气体接触等安全风险。尤其是高空、封闭管廊内的点位，作业难度大，安全隐患更为突出。
FLUKE ii1050C声学成像仪
传统运维解决方案的弊端
目前工业企业常用的几种隐蔽故障排查方案，都存在明显局限性，难以适配现代精益运维的需求：肥皂水/气泡检漏法：仅适用于小范围低压管路检测，微小泄漏难以发现，检测效率极低，且会造成设备表面水渍，不适用于电气、高精度设备场景，只能做局部验证，无法用于大范围巡检。
单点超声波检测仪：需要逐点靠近听诊，高度依赖操作人员经验，无法直观显示故障位置，背景噪声大的环境下误判、漏检率高，也无法量化故障严重程度，仅能做定性判断。
人工经验巡检：依靠运维人员听、摸、看，只能识别较为严重的故障，早期故障漏检率高，检测结果受人员状态、经验影响大，一致性差，且无法留存标准化的检测数据。
定期第三方检测：委托专业机构定期检测，成本高、周期长，只能做阶段性评估，无法及时发现两次检测之间出现的故障，隐患可能持续扩大，不支撑日常运维巡检需求。
全新声学成像运维解决方案介绍
本方案以FLUKE ii1050C声学成像仪为核心检测终端，结合标准化作业流程与分级处置机制，构建“前端快速检测-数据自动留存-维修闭环跟踪”的完整运维体系，是一套轻量化、易落地的工业设备状态管控方案，无需额外基建与系统部署，设备到位后经过简单培训即可投入使用。方案整体分为三个层级：
1.前端检测层：FLUKE ii1050C声学成像终端
FLUKE ii1050C搭载202个数字式MEMS麦克风阵列，基于SoundSight声学成像技术，可将超声波信号转化为可视化声像图叠加在可见光画面上，实现“扫过即定位”的检测效果。设备内置LeakQ气体泄漏、PDQ局部放电两大专业检测模式，后续可通过免费固件升级解锁MecQ机械异响、Beacon气密性检测模式，覆盖工业运维的核心检测场景。可选配红外热成像模组，升级为声热融合双检模式，左屏热图、右屏声像，一次扫描同时获取声学与温度双维度数据，双重验证提升诊断准确性。
2.数据管理层：本机闭环+台账对接
FLUKE ii1050C内置110GB存储空间，支持图片、视频存储与标注功能，可录入资产ID、故障类型、维修优先级等信息，支持二维码扫描自动识别设备资产。设备端可一键生成标准化检测报告，无需额外软件即可完成数据记录与分享；检测数据也可导出后对接企业现有设备运维台账，融入现有管理体系。
3.流程标准层：四步作业+分级处置
方案配套标准化的“定位-记录-报告-维修”四步作业流程，同时对应故障严重程度建立分级处置机制：轻微异常纳入定期跟踪，中度异常列入维修计划，严重异常立即安排处置。通过统一的标准流程，消除人员经验差异，实现巡检作业的规范化、标准化。方案核心优势与技术亮点
表1传统排查方式与声学成像方案核心能力对比
| 对比维度 | 肥皂水检漏 | 单点超声检测仪 | 人工经验巡检 | FLUKE ii1050C声学成像方案 |
| 故障定位效率 | 极低，逐点涂抹 | 低，逐点听诊 | 低，逐点排查 | 高，面阵扫描快速定位 |
| 微小故障识别 | 差，仅明显泄漏 | 一般，依赖经验 | 差，仅严重故障 | 好，可捕捉微弱超声信号 |
| 量化评估能力 | 无 | 弱，仅输出dB值 | 无 | 强，可量化损失/故障概率 |
| 抗干扰能力 | 不受噪声影响 | 差，易受背景干扰 | 很差，人耳易混淆 | 良好，阵列算法滤除背景噪声 |
| 作业安全性 | 需近距离接触 | 需近距离操作 | 需近距离接触 | 好，最远120米非接触检测 |
| 数据追溯能力 | 无 | 弱，仅简单记录 | 无 | 强，本机生成报告可追溯 |
1.高密度麦克风阵列，复杂环境稳定检测
FLUKE ii1050C声学成像仪搭载202个MEMS麦克风组成的面阵，配合优化的波束成形算法，典型信噪比可达73dBA，可有效过滤工业现场的中低频背景噪声，精准聚焦高频异常声源。即使在嘈杂的生产车间、空压机房环境中，也能稳定识别微小的泄漏、局放信号，避免因环境干扰造成的漏检与误判。
2.场景化专业模式，量化评估支撑决策
不同于通用成像设备仅能定位声源，方案针对不同工业场景配备专属算法模式：LeakQ模式可根据气体类型、管路压力实时计算泄漏速率与年度损失成本，帮助企业按经济价值排序维修优先级，最大化节能收益；PDQ模式可自动识别沿面、悬浮、电晕三类局部放电，评估放电概率并显示PRPD图谱，为电气设备绝缘状态评估提供量化依据。后续通过免费固件升级还可拓展机械异响、气密性检测能力，无需额外硬件投入即可拓展应用场景。
3.可选声热融合双检，双重验证降低误判
很多故障既会产生声学异常，也会伴随温度变化，单一维度检测容易出现误判。方案选配红外模组后，可实现声、热、可见光三模态同屏比对，一次巡检同时完成两项检测，双重数据交叉验证，诊断结果更可靠。比如检测开关柜时，可同时定位局放声源与发热点位，提升故障判断的准确性；排查管路泄漏时，可结合温度变化辅助确认泄漏状态。同时一机多用也减少了巡检人员携带多台设备的负担。
4.全流程本机闭环，落地门槛低易推广
方案无需部署额外的服务器与软件系统，FLUKE ii1050C本机即可完成图像采集、信息标注、报告生成全流程，一线巡检人员经过简单培训即可上手。设备支持简体中文界面，操作逻辑贴合一线巡检习惯，团队推广成本低，能够快速在全厂范围内落地应用。
5.远距离非接触检测，高危场景更安全
设备最远检测距离可达120米，针对高压电气、危化管路等高危场景，操作人员可在安全距离外完成扫描检测，无需近距离接触危险设备，有效降低作业安全风险。整机仅重1.2kg，可单手长时间操作，适配高空、管廊等复杂作业环境，大幅提升巡检的覆盖范围与安全性。多场景落地应用案例
1.化工企业压缩空气系统泄漏治理场景
某大型化工企业厂区压缩空气管路线路长、点位多，此前依靠肥皂水与单点超声仪抽检，泄漏排查效率低，大量微小泄漏长期存在，空压机能耗居高不下。引入FLUKE ii1050C声学成像仪方案后，运维团队对全厂压缩空气系统开展全面巡检，仅用3天就完成了全部管路与点位的排查，精准定位百余处大小泄漏点。通过LeakQ模式量化每处泄漏的损失金额，按优先级排序开展维修治理。治理完成后，空压机加载率明显下降，月度空压机电耗降低约18%，节能收益显著。
2.工业配电站房局部放电巡检场景
某制造企业配电站房覆盖全厂供电，此前每年委托第三方开展一次局部放电检测，日常巡检只能靠外观检查，无法及时发现绝缘早期缺陷，存在供电中断风险。配置FLUKE ii1050C后，站内运维人员每月可自主开展全站局部放电巡检，通过PDQ模式快速排查开关柜、变压器、绝缘子等设备的放电异常，自动记录检测数据。方案落地后，先后提前发现2处开关柜早期绝缘放电缺陷，及时安排消缺处理，避免了突发供电故障，同时减少了第三方检测的频次与费用。
3.机械制造工厂旋转设备运维场景
某汽车零部件工厂拥有大量电机、泵组、风机等旋转设备，此前故障排查依靠维修人员听辨，轴承早期磨损等异响故障难以及时发现，常导致设备突发停机影响生产。采用FLUKE ii1050C声学成像方案后，运维人员定期对关键设备开展异响巡检，通过声像图快速定位异响点位，提前识别轴承磨损、部件松动等早期故障，在计划停机窗口安排维修。方案实施后，旋转设备突发故障停机次数减少，故障排查时间大幅缩短，生产连续性得到有效保障。后续固件升级解锁MecQ模式后，设备的机械异响检测能力将进一步提升。方案实施流程
1.设备场景梳理与点位规划
首先对企业需要检测的场景进行梳理，包括压缩空气管路、电气配电设备、旋转设备等，统计设备与管路的分布情况，按重要程度划分优先级，制定巡检路线与巡检周期，形成清晰的巡检作业清单。
2.人员培训与作业标准制定
对一线巡检人员开展FLUKE ii1050C操作培训，内容包括设备基础操作、各检测模式使用、数据标注、报告生成等。同时结合企业现有运维制度，制定对应不同故障等级的处置流程，明确各级别故障的响应时限与处置要求，形成标准化作业规范。
3.试点运行与流程优化
选取一个车间或站房开展1-2周试点运行，验证巡检路线、周期与处置流程的合理性，收集一线人员的使用反馈，优化操作流程与标准，确保方案适配现场实际作业习惯。
4.全面推广与台账建立
试点验证通过后，在全厂范围内推广落地，按计划开展常态化巡检。定期将检测数据导出整理，建立设备状态电子台账，跟踪故障处置与维修效果，逐步积累设备状态历史数据。
5.持续优化与效果复盘
每季度对巡检数据、故障记录、节能效果进行复盘，根据实际运行情况调整巡检周期与点位设置，优化维修优先级标准，持续提升方案的适配性与应用价值。落地效果与行业价值
核心落地效果
巡检效率显著提升：面阵扫描式检测相比传统逐点排查，效率提升数倍，同样人力可覆盖更多设备点位，巡检覆盖率大幅提升。
能源损耗有效降低：精准定位气体泄漏点并量化损失，针对性开展治理，可有效减少压缩空气、冷媒等能源浪费，降低运营成本。
故障预警能力增强：可提前识别早期绝缘故障、机械磨损等隐患，在故障恶化前安排处置，有效减少非计划停机与设备损坏损失。
作业安全水平提升：远距离非接触检测减少了人员在高危环境下的暴露时间，降低了巡检作业的安全风险。
运维体系逐步完善：标准化的检测流程与可追溯的检测数据，推动设备运维从经验驱动向数据驱动转变，提升整体运维管理水平。
能源损耗有效降低：精准定位气体泄漏点并量化损失，针对性开展治理，可有效减少压缩空气、冷媒等能源浪费，降低运营成本。
故障预警能力增强：可提前识别早期绝缘故障、机械磨损等隐患，在故障恶化前安排处置，有效减少非计划停机与设备损坏损失。
作业安全水平提升：远距离非接触检测减少了人员在高危环境下的暴露时间，降低了巡检作业的安全风险。
运维体系逐步完善：标准化的检测流程与可追溯的检测数据，推动设备运维从经验驱动向数据驱动转变，提升整体运维管理水平。
行业价值
这套基于FLUKE ii1050C的声学成像运维方案，为广大工业企业提供了一条轻量化的预测性维护落地路径。相比专业在线监测系统，方案投入成本低、落地周期短、适用场景广，无需专业团队即可运行，有效填补了通用设备隐蔽故障排查的工具空白，让更多中小企业也能用上专业的声学检测技术，推动工业运维整体水平的提升。同时，方案在节能降本、安全生产两个维度均能产生明确收益，符合当前制造业精益化、绿色化的发展方向。常见问题解答
问：这套方案适合什么规模的企业使用？答：方案适配各类规模的工业企业，无论是仅有几条生产线的工厂，还是大型化工、制造厂区，都可以灵活配置。可根据巡检范围大小配置对应数量的FLUKE ii1050C声学成像仪，从小范围试点到全厂覆盖均可逐步推进，适配不同企业的运维预算与需求。问：企业没有专业声学检测人员，能顺利落地这套方案吗？答：可以。FLUKE ii1050C面向一线巡检人员设计，采用直观的可视化成像呈现，预设专业检测模式，操作人员无需掌握声学专业知识，经过基础培训即可独立完成检测与结果判断。设备自动输出量化的评估结果，运维人员可直接根据结果制定维修计划，无需专业解读。
问：工厂车间背景噪声大，会影响检测准确性吗？答：不会。FLUKE ii1050C声学成像仪搭载202个MEMS麦克风阵列，配合波束成形与噪声抑制算法，可有效过滤工业现场的中低频背景噪声，精准聚焦泄漏、局放产生的高频超声信号，在嘈杂的生产环境中也能稳定完成检测。
问：必须选配红外热成像模组吗？答：根据实际需求选择即可。如果仅需要基础的气体泄漏、局部放电定位，单机即可满足使用需求；如果需要提升诊断准确率，或希望一台设备同时覆盖声学与热成像巡检，选配红外模组会带来明显的效率提升，减少携带多台设备的负担。模组为独立选配件，可后续按需采购。
工业设备的隐蔽故障排查，始终是运维工作的重点与难点，直接关系到企业的安全生产、能耗成本与生产稳定性。基于FLUKE ii1050C声学成像仪的运维解决方案，精准抓住了工业巡检的核心痛点，用可视化、量化、安全的检测方式，替代了传统低效、依赖经验、高风险的排查模式，以较低的投入成本实现运维能力的明显提升。无论是想要开展压缩空气泄漏节能改造、提升电气设备安全巡检能力，还是优化旋转设备运维体系的企业，这套方案都能够快速适配落地。通过标准化的检测流程、量化的故障评估、可追溯的数据管理，帮助企业逐步完善预防性运维体系，实现安全水平提升、能源损耗降低、运维效率优化的多重收益，为企业稳定生产与精益化发展提供可靠的技术支撑，文章来源于光学测量仪器。
