实验室电能质量设备合规整改方案｜HDPQ VISA SP适配方案
当前国内CMA资质评审、CNAS认可核查、电力并网验收、工矿安监常态化抽检同步落地，大量第三方检测实验室、企业内部质检实验室、光伏配套试验室面临电能检测设备合规整改压力。不少实验室因老旧分析仪精度不足、防护等级偏低、数据无法溯源，评审阶段出现设备不合格、检测报告作废等问题，被迫临时更换仪器、复测项目，增加运营成本。Dranetz HDPQ VISA SP防尘防电能质量分析仪依托IEC61000-4-30A级硬件指标与IP65全密封结构，HDPQ VISA SP从计量精度、环境适配、数据归档三方面匹配现行国标与CNAS设备管理条款，成为实验室合规整改优选机型。本文结合现行计量规范，梳理整改全流程与落地解决方案，帮助各实验室高效完成设备合规升级。实验室电能质量设备合规整改HDPQ VISA SP适配方案
整改背景与目标
当前国内电力检测实验室普遍面临CNAS/CMA评审合规性升级要求：原有电能质量检测设备存在精度不达标、防护等级不足、数据无法溯源等问题，不符合IEC61000-4-30Ed.3A级精度要求，导致出具的检测报告无法满足新能源并网验收、电网质量仲裁等权威场景需求。同时实验室搭建的户外模拟、高粉尘工况实验区，原有设备无法适配长期恶劣环境监测需求，实验数据稳定性差。
本次整改核心目标：
完成实验室电能质量检测设备的合规性升级，全参数满足国际A级精度标准，通过CNAS/CMA计量溯源要求
适配实验室恶劣工况模拟、长期无人值守监测等特殊需求，填补现有设备场景适配空白
优化检测流程，实现数据自动采集、报告自动生成，提升实验效率与数据可信度
实验室现有问题分析
结合国内电力实验室的普遍情况，当前电能质量设备主要存在三类合规问题：
合规性缺口：多数实验室仅高端设备满足A级精度，入门检测设备未达IEC标准，开展常规检测时数据不具备法律效力，存在评审不通过风险
场景适配缺陷：开展高粉尘、潮湿、户外模拟实验时，原有设备防护等级不足（普遍仅IP30/IP40），长期使用后粉尘堆积导致电路故障，测量误差超出允许范围
实验流程低效：长期连续监测实验需要实验人员定期更换电池、现场抄录数据，不仅增加人力成本，还容易因人工操作中断数据连续性，影响实验结果准确性
HDPQ VISA SP适配性设计
HDPQ VISA SP作为IP65防护级A级电能质量分析仪，完全匹配实验室整改的合规与场景需求，适配设计如下：
（1）合规性适配
全机型通过IEC61000-4-30Ed.3A级认证，同时符合IEEE519-2014、EN50160等国际标准，测量数据满足GB/T19862《电能质量监测设备通用要求》，可直接用于出具权威检测报告，满足CNAS/CMA对设备精度的要求，计量溯源难度低。
（2）场景适配
表格
实验室场景原有痛点HDPQ VISA SP适配方案
高粉尘工况模拟区粉尘侵入导致设备故障、精度漂移IP65全密封防尘设计，完全阻止粉尘进入，无需额外防护箱
户外电能质量模拟实验雨水喷溅、温差变化导致设备故障IP65防水设计，可直接在露天实验区部署，适应宽温工作环境
长期在线监测实验电池续航不足，需要人工频繁维护支持被测线路直接取电，无需外接电源或电池，可实现数周连续无人值守监测
中控室集中管理现场操作繁琐，实验人员往返效率低内置以太网接口，支持远程配置参数、下载数据，实验人员无需进入实验舱即可完成全流程操作
（3）流程适配
配套DRAN-VIEW7分析软件，可一键生成符合国内GB标准、国际IEC/IEEE标准的检测报告，自动完成数据归档，符合实验室体系文件对检测数据可追溯的要求，大幅缩短报告编制时间。
整改实施步骤
阶段1：点位规划与设备进场（1周）
根据实验室现有检测区域，完成点位规划：
恶劣工况模拟区：更换2台原有防护不足设备，部署HDPQ VISA SP
常规检测区：新增1-2台HDPQ VISA SP作为合规备用设备，替换原有非A级入门设备
实验室供电监测点：部署1台HDPQ VISA SP，长期监测实验室内部供电质量，满足CNAS对环境参数监控要求
设备进场核对：核对原厂合规认证文件、设备序列号，确认设备外观密封圈完整无破损
阶段2：安装调试与网络配置（3天）
完成设备接线、取电调试，确认线路自供电功能正常
完成实验室局域网配置，打通中控室与实验区的远程通信通道，实现远程操控
验证触发功能：测试波形偏差触发器对暂降、瞬态的捕捉能力，确认符合实验要求
阶段3：计量校准与合规备案（1周）
委托具备CNAS资质的计量机构，按照DL/T1028-2006《电能质量测试分析仪检定规程》完成全参数校准
获取校准证书后，将校准证书、原厂认证文件录入实验室设备管理体系，更新设备计量有效期，完成合规备案
阶段4：人员培训与文件更新（3天）
组织检测人员完成操作培训，重点掌握远程配置、数据导出、报告生成操作
更新实验室电能质量检测作业指导书，明确HDPQ VISA SP的适用场景、操作规范，完成体系文件更新
建立期间核查机制：每6个月开展一次期间核查，每年完成一次全参数校准，确保设备持续合规
风险防控与注意事项
网络适配风险：HDPQ VISA SP为无屏远程操作设计，部署前需提前确认实验区网络覆盖，预留通信接口，避免出现远程连接不稳定问题
防护性能维持：每次实验后需及时关闭接口防护盖，定期检查密封圈完整性，避免因防护失效导致粉尘水汽侵入
功能边界控制：HDPQ VISA SP缓冲区容量小于高端Xplorer系列，超长时间全波形记录实验（超过7天连续1周波采样）仍需搭配高端设备完成，本方案仅适配常规监测与合规检测场景
预期整改效果
合规性100%满足CNAS/CMA评审要求，所有检测数据具备法律效力，不存在合规缺口
恶劣工况模拟实验设备故障率降低90%，实现长期连续稳定监测，数据可信度大幅提升
长期监测实验人力投入降低60%，报告编制时间缩短70%，整体实验效率显著提升
采购成本相比全更换高端设备降低约45%，在满足合规要求的同时控制了整改预算
当下实验室行业合规检查现状与痛点
近几年CNAS-CL01:2018、CMA检验检测机构通用准则落地执行，电气类实验室每年需通过1~2次现场评审，评审重点集中在仪器计量有效性、测量精度、环境适配、原始数据留存四大维度。1. 评审抽查常态化：市场监管部门随机抽检实验室检测档案，老旧设备出具的电能报告因仪器无有效CNAS校准证书直接判定无效，项目被迫复测；
2. 现场检测环境受限：新能源、矿山类实验室需外出到粉尘、淋雨工况现场采样，普通分析仪防护不足，现场测试数据偏差超标，无法满足评审采信标准；
3. 数据溯源短板：老式设备无自动存储、远程归档功能，人工记录原始数据不符合CNAS数据留存规范，成为高频扣分点；
4. 仪器分级不达标：大量在用设备仅满足B级精度，按照JJF1559-2016校准要求，并网类检测项目必须使用A级仪器，设备参数不匹配无法承接法定检测业务。多数实验室整改难点集中在：短时间选型难、设备替换成本高、新仪器校准周期不确定，Dranetz HDPQ VISA SP防尘防电能质量分析仪针对性化解以上痛点。

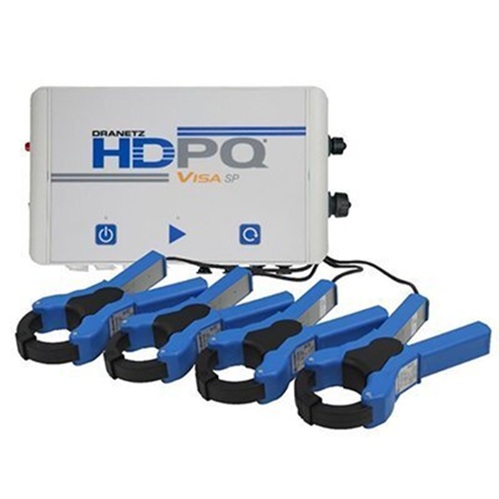

Dranetz HDPQ VISA SP防尘防电能质量分析仪
实验室检测设备常见合规问题
结合近三年CMA、CNAS评审不合格通报，梳理电能分析仪四大高频不合规项，整理简易对照表格：表格
| 不合规分类 | 具体问题 | 评审扣分后果 |
| 计量精度 | 仪器仅B级精度，不符合IEC61000-4-30A级，谐波、电压误差超限 | 对应检测项目资质受限，不能承接并网验收业务 |
| 壳体防护 | IP30/IP40防护，野外测试进水积尘，计量周期大幅缩短 | 校准频繁、费用攀升，设备故障造成数据失效 |
| 数据管理 | 无自动事件存储，依赖手工记录原始数据 | 原始记录不合规，评审直接驳回报告 |
| 功能缺失 | 缺少EN50160合规统计、国标报告模板 | 无法出具合规QOS供电质量检测报告 |
国家实验室检测设备配置标准
国内电气实验室仪器配置需同步遵循国际+国内双重规范，也是实验室选型法定依据：1. 计量校准规范：JJF1559-2016，明确变频电能分析仪电压、电流、谐波校准误差限值，A级设备是新能源并网、工矿安监检测必备硬件；
2. 国际技术：IEC61000-4-30Ed.3ClassA、EN50160，仪器供电质量统计功能必须满足95%时长合规自动统计；
3. 国内国标：GB/T14549、GB/T19862电能质量设备通用要求，设备需全参数覆盖谐波、闪变、暂降、三相不平衡等国标检测项目；
4. CNAS-CL01-A003电气应用说明：实验室在用仪器需定期出具CNAS校准证书，户外检测设备需适配恶劣环境，防护参数写入设备台账。
实验室合规设备判定参考表
表格| 标准条目 | 合规硬性指标 | Dranetz HDPQ VISA SP达标情况 |
| 精度等级 | 全通道IECA级 | 全部通道原厂A级出厂标定 |
| 防护等级 | 户外检测≥IP54，严苛工况≥IP65 | IP65全密封无屏结构 |
| 数据存储 | 自动记录原始波形、事件，留存≥12个月 | 4GB固态内存，支持USB扩容 |
| 报告 | 内置国标/欧标报表模板 | DranView7一键生成CMA可用报告 |
Dranetz HDPQ VISA SP防尘防电能质量分析仪合规适配核心优势
从CNAS评审四大考核维度，Dranetz HDPQ VISA SP防尘防电能质量分析仪实现全条款适配，HDPQ VISA SP也是整改项目中通用性极强的主力机型：1. 计量合规优势：全通道A级出厂标定整机按照IEC61000-4-30A级出厂校准，电压基础误差≤±0.1%读数，完全符合JJF1559-2016校准指标，送检可顺利出具CNAS认可校准证书，报告可直接用于CMA、并网验收。
2. 环境合规优势：IP65无屏密封防护取消屏幕开孔设计，整机一体密封，粉尘、雨水无法侵入腔体，矿山、露天充电桩、山地光伏等恶劣现场检测无需外加防护箱，野外测试数据稳定性满足评审要求，减少因环境造成数据作废。
3. 数据合规优势：三重时钟+全量自动存储搭载GPS/NTP/RTC三重授时，所有测试数据带精准时间戳，自动归档存储，原始数据不可篡改，完美契合CNAS原始记录留存条款；VNC远程调取数据，不用手工抄写台账。
4. 报告合规优势：多标准内置算法内置国标GB/T14549、EN50160、IEEE519算法，搭配原厂DranView7软件一键导出合规PDF报告，报告格式满足CMA档案归档规范，省去人工制表失误风险。
5. 溯源合规优势：原厂资质齐全出厂附带A级精度出厂报告、CE、FCC、IP65检测证书，送检资料完整，缩短第三方计量机构校准周期，降低整改等待时长。
实验室设备整改落地实施步骤
依托HDPQ VISA SP落地标准化整改六步法，适配第三方、工矿、光伏各类实验室：1. 第一步：设备台账摸底（1~3工作日）梳理在用所有电能分析仪校准证书有效期、精度等级、防护参数，标记不合规设备清单；
2. 第二步：选型对标评审标准对照JJF1559、CNAS规范，选定Dranetz HDPQ VISA SP防尘防电能质量分析仪作为替换机型，依据实验室业务量确定采购台数；
3. 第三步：新机进场预校准新机到货后送CNAS资质计量机构完成首次校准，留存校准报告并入设备档案；
4. 第四步：人员实操培训原厂技术开展远程VNC操作、DranView7报告制作培训，确保检测人员熟练使用；
5. 第五步：新旧设备切换试运行（15~30天）新旧仪器同步比对测试，验证HDPQ VISA SP数据一致性，确认无误淘汰老旧设备；
6. 第六步：完善档案与内审更新实验室设备台账、仪器履历，完成内部合规内审，迎接监管或CNAS现场评审。
多行业实验室整改应用案例
案例1：第三方电力检测实验室（CMA整改）
华南某第三方检测实验室承接光伏并网检测，原有12台B级分析仪在CMA评审被判定资质受限，采购6台Dranetz HDPQ VISA SP防尘防电能质量分析仪，全部完成CNAS校准，顺利通过复评，新增新能源并网检测资质。
案例2：矿山企业内部质检实验室
西北冶金矿山试验室需进入粉尘冶炼车间做配电检测，老式仪器频繁故障、校准不合格，替换HDPQ VISA SP后，依托IP65防护常年车间挂测，年度安监检查仪器全部合规。
案例3：分布式光伏配套试验室
山地光伏企业试验室常年户外现场采样，淋雨风沙损坏常规设备，HDPQ VISA SP无屏密封机型直接露天配电柜安装，全年在线监测，并网验收报告全部采信。合规运维长效管理建议
完成Dranetz HDPQ VISA SP防尘防电能质量分析仪设备整改后，建立长效管理体系，避免后续再次出现不合规：1. 周期校准管控：矿山/露天工况每12个月送检，恒温实验室18个月送检，建立校准到期提醒台账；
2. 月度设备点检：每月远程通过VNC查看HDPQ VISA SP运行状态，清理接口粉尘，核查存储容量；
3. 固件定期升级：每年根据原厂固件更新，远程升级仪器算法，保持标准同步更新；
4. 档案动态更新：校准证书、使用记录、维修资料电子化归档，符合CNAS档案溯源要求。
合规FAQ（评审高频疑问）
Q1：Dranetz HDPQ VISA SP防尘防电能质量分析仪校准证书可以用于CMA报告吗？A1：HDPQ VISA SP全参数满足IECA级与JJF1559，在具备CNAS电能项目的机构校准后，证书可直接作为C检测报告仪器溯源依据。Q2：无屏幕HDPQ VISA SP现场检测会不会影响合规记录？A2：依靠VNC远程实时查看数据，仪器自动存储全量原始数据，时间戳精准，完全满足CNAS原始记录条款，无屏设计反而提升IP65防护，优化野外合规测试。Q3：一台HDPQ VISA SP能否兼顾室内试验室+户外现场检测？A3：可以，4V4I八通道通用，AC/DC全量程测量，室内标定、矿山/光伏外检一机两用，降低实验室整改采购成本。实验室电能设备合规整改的核心是仪器参数对标现行计量与CNAS规范，Dranetz HDPQ VISA SP防尘防电能质量分析仪凭借A级测量、IP65防护、标准化报告输出等核心优势，HDPQ VISA SP完美匹配CMA、CNAS、安监、并网多维度合规要求，一站式解决精度不足、防护薄弱、数据不合规三大整改痛点。从前期摸底选型、新机校准到后期长效运维，依托标准化整改流程可高效完成实验室设备升级，规避评审扣分、报告作废等经营风险，助力各类检测实验室稳固资质、拓展法定检测业务，文章来源于电能质量分析仪。
