泰克准确测量高频高压医疗设备的功率?

泰克准确测量高频高压医疗设备的功率?近期,某医疗单位咨询高频高压信号的靶向治疗测试应用,需要实现高频正弦波和低频三角波叠加,正弦信号10kHz—100kHz,三角波信号几十赫兹,正弦信号的输出电压几伏,三角波毫伏级,再经过锁相放大器分给激光器做驱动和示波器观测,之前客户用的是泰克老款的AFG1K系列函数发生器和老款的TBS1K示波器,函数发生器无通道自动叠加功能,示波器的屏幕也小,连接高压探头和电流探头都需要外接电源,非常不方便。

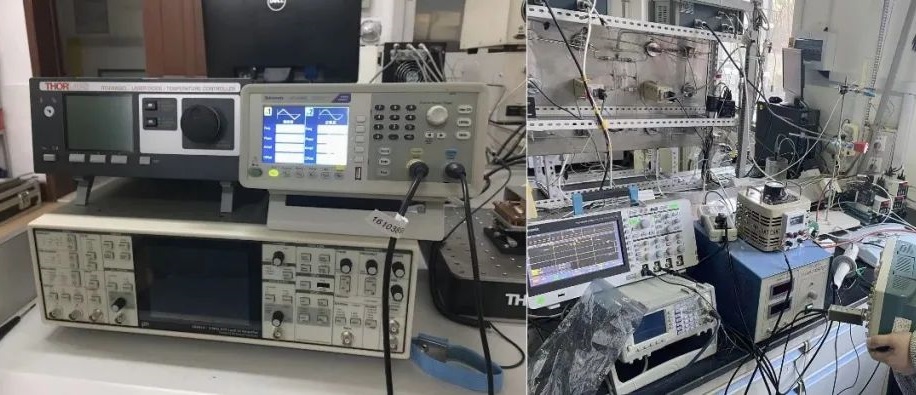

泰克测量高频高压医疗设备的功率
通过和客户技术交流,了解到客户之前做的2通道正弦和三角波信号叠加,只是简单的用的BNC三通来实现的,无法调节相位差,输出的幅度值也经常不太对,另外客户的老款示波器屏幕太小,无法做FFT观测信号的高次谐波,也无法连接高压探头和电流探头,对设备的输出功率进行准确的测量。
高频电磁波是一种高度精确的靶向性治疗技术,已经成为医疗行业好用的的新的治疗方法,具有靶向、微创、毒副作用小、可重复、不产生耐药性等优点,因此,对信号的频率控制和功率控制要求非常高。
针对以上测试问题,我们为该实验室提供AFG31000函数发生器+MSO4系列示波器的测试方案,并为他们提供了现场演示。
客户做测试实验需要的三角波和正弦波叠加信号,可以通过函数发生器后端的CH1 ADD加通道非常方便的进行波形叠加设置和幅度及相位设置,MSO4示波器具有高带宽和12位ADC的高精度测量,可以高速和准确的对信号进行测量,标配的每通道频谱视图功能,还可以有效的看到叠加后波形的纯净程度和频率分布,并且,MSO4示波器的VPI接口和直接对高压差分探头和电流探头进行供电和自动化的配置,非常精准的对DUT设备进行电压、电流、和功率的分析和测量。

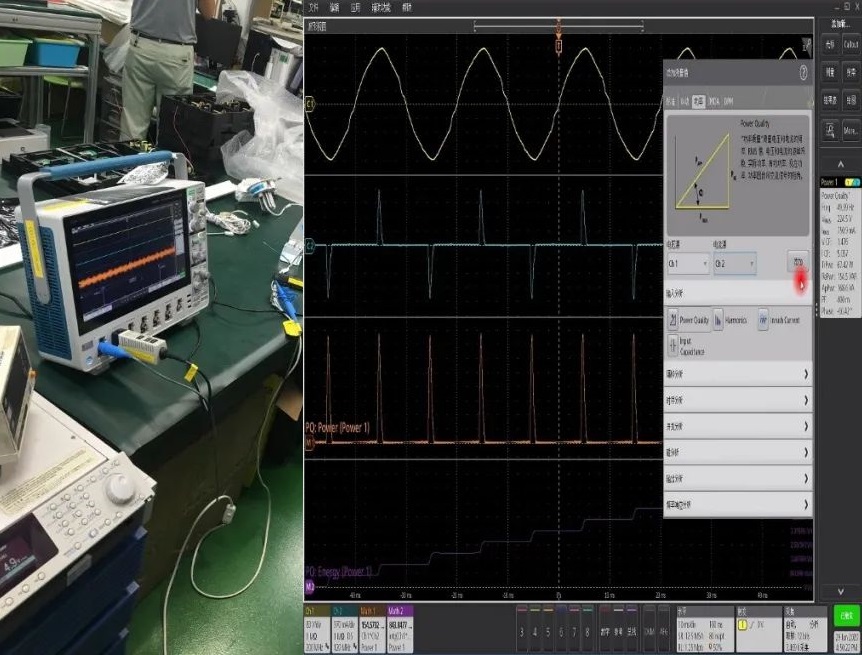

AFG31000函数发生器+MSO4系列示波器的测试方案
扩展应用:MSO4示波器+高压差分探头+电流探头测试方案还可以应用在嵌入式系统、开关变频器、电路板开发和设计、呼吸机&制氧机电路控制、手术机器人、不间断电源等。

泰克准确测量高频高压医疗设备的功率总结

医疗设备开发和设计要求:
1、高清大屏、长时间监测。
2、连接方便,操作简单。
3、精度要求高,自动化程度高。
4、扩展功能强、支持高压、电流的安全测试。
5、函数发生器可以两个通道的叠加操作。
6、函数发生器支持手绘波形输出,大大较少了研发和设计的时间

主要设备名称

推荐型号

主要技术指标

系统应用

示波器

MSO4 4-BW-1500

带宽:1500 MHz采样率:6.25 GS/s
模拟通道:4
ADC位数:12位
特色功能:多通道频谱视图功能

1、高频信号靶向治疗
2、手术机器人
3、呼吸机
4、制氧机
5、电路板开发
6、电源开关及变频器

高压差分探头

THDP0200

带宽:200 MHz
输入阻抗:10 MΩ || 2 pF
很大电压:500X:±1500 V

电流探头

TCP0030A

直流:30 A
很大RMS:30 A
峰值电流:50 A
很小分辨率:1 mA
带宽:120MHz

任意波函数发生器

泰克AFG31000

通道数:单通道,双通道;
频率:DC-250MHz,160MHz方波;
电压:20VP-P;
输出波形:方波,正弦、三角波、任意波
采样率:2GSa/s
电压:20VP-P

文章来源于泰克。泰克设计和制造能够帮助您测试和测量各种解决方案,从而突破复杂性的层层壁垒,加快您的全局创新步伐。我们携手共进,一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。
