GMC-I功率测试设备方案汇总。功率分析仪是一种多功能设备，用于测量电能系统中的功率流。选择适合应用需求的功率分析仪是一项颇具难度的任务。通常需要考虑五个关键指标：其中包括：1、 精度，合适的精度能降低测量不确定性，产生更可靠的结果；2: 输入数量和类型；3: 动态功率测量，是否需要动态功率测量是一个非常重要的指标；4: 原始数据存储与分析，可以在任何时候重新计算你的测试结果，避免额外的硬件成本，并节省重新运行测试的时间和费用；5: 实时结果，要求严格的工程师需要可视化数据、执行定制计算或实时生成结果。GMC-I功率测试设备，能给客户满足个性化需求的选择。

测试通道数：1-7个可选

基本功率精度和带宽：

A: 0.015%读数+0.01%量程峰值；DC, 0.05Hz...10MHz

B: 0.05%读数+0.02%量程峰值；DC, 0.05Hz…500kHz

C: 0.03%读数+0.01%量程峰值：DC, 0.05Hz...10kHz

用途：

◆具有多路电压电流输入和输出设备的电参数、功率和效率的高精度测试

◆需要高精度高带宽测试

◆需要测试扭矩转速信号测机械功率

◆需要CAN总线传输与汽车测试台架集成

◆需要触发录波或长时录波分析

◆三相设备EMC谐波闪烁测试

测试通道数：1-4个可选

基本功率精度和带宽：

A: 0.015%读数+0.01%量程峰值；DC, 0.05Hz...10MHz

B: 0.05%读数+0.02%量程峰值；DC, 0.05Hz…500kHz

C: 0.03%读数+0.01%量程峰值：DC, 0.05Hz...10kHz

用途：

◆具有多路电压电流输入和输出设备的电参数、功率和效率的高精度测试

◆需要高精度高带宽测试

◆需要测试扭矩转速信号测机械功率

◆需要CAN总线传输与汽车测试台架集成

◆需要触发录波或长时录波分析

◆三相设备EMC谐波闪烁测试

（可替代停产老型号：LMG95）

测试通道数：1个

基本功率精度和带宽：

A: 0.015%读数+0.01%量程峰值；DC, 0.05Hz...10MHz

B: 0.05%读数+0.02%量程峰值；DC, 0.05Hz…500kHz

C: 0.03%读数+0.01%量程峰值：DC, 0.05Hz...10kHz

用途：

◆家电、LED电参数、待机功耗测量

◆磁芯损耗测试、磁特性测试

◆需要高精度高带宽测试

◆需要触发录波或长时录波分析

◆单相设备EMC谐波闪烁测试

测试通道数：4个

基本功率精度和带宽：

0.07%读数+0.04%量程峰值；可选: 0.07%读数+0.02%量程峰值；DC, 0.05Hz…20kHz

用途：

◆ 用于生产线电参数和功率测试

◆ 需要外出测试，携带方便

测试通道数：4个

基本功率精度：0.2%读数+0.05%量程

频率范围：15-20Hz&45-50-65Hz

带宽：U: DC...15KHz；I: DC...9KHz

用途：

◆工频50Hz单相或者三相用电设备测量

◆输入和输出功率不需要同时测量

◆需要外出测试，电池供电、携带方便

测试通道数：4个

基本功率精度：0.2%

频率范围：42...50...58Hz / 50.5...60...69.5Hz

用途：

◆工频50Hz单相或者三相用电设备测量

◆输入和输出功率不需要同时测量

◆需要外出测试，携带方便

测试通道数：4个

基本功率精度：±0.1%读数±0.05%满量程

频率范围：15-30Hz&30-50-70Hz

带宽：U: DC…7KHz；I: DC…3KHz

用途：

◆工频50Hz单相或者三相用电设备测量

◆输入和输出功率不需要同时测量

◆需要外出测试，电池供电、携带方便

测试通道数：3个

基本功率精度：±0.1%读数±0.05%满量程

频率范围：15-30Hz&30-50-70Hz

带宽：U: DC…7KHz；I: DC…3KHz

用途：

◆工频50Hz单相或者三相用电设备测量

◆输入和输出功率不需要同时测量

◆需要外出测试，电池供电、携带方便

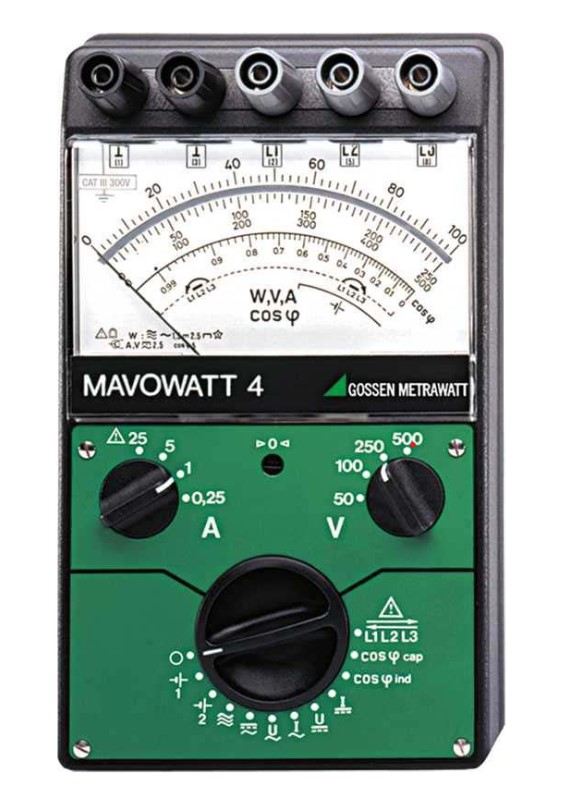

测试通道数：3个

基本功率精度：1.5级

频率范围：15-30Hz&30-50-70Hz

带宽：DC, 10 Hz...400 Hz

用途：

◆DC或频率不高的AC单相或者三相平衡负载系统用电设备测量

◆输入和输出功率不需要同时测量

◆无需记录测试数据

◆需要外出测试，电池供电、携带方便

测试通道数：3个

基本功率精度：± (0.16% MV + 0.04% MR)

频率范围：45... 50 / 60 ...65 Hz

用途：

◆工频50Hz单相或者三相用电设备测量

◆输入和输出功率不需要同时测量

◆需要外出测试，市电供电、携带方便

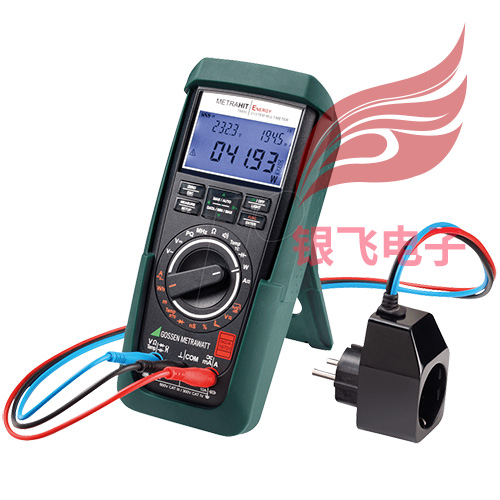

测试通道数：1个

基本功率精度：0.4%读数+20位（|PF|≥0.4）；1.0%读数+20位（|PF|＜0.4）

频率范围：DC, 10 Hz…1kHz

用途：

◆单相用电设备测量

◆家电、LED电参数、待机功耗测量

◆需要外出测试，电池供电、携带方便
文章来源于GMC-I测试仪器
