产品描述

泰克TEKTRONIX品牌的2601B-PULSE10µs脉冲发生器/SMU增加业内首个消除脉冲调谐技术。System SourceMeter®10µs脉冲发生器/源测量单元 (SMU) 仪器将高电流/高速脉冲发生器的功能与传统 SMU的测量及全部功能集于一台仪器中。其优异的10A@10V快达10μs脉冲宽度和全1MS/s数字化功能极大地提升了从台式检定到高度自动化脉冲式 I-V生产测试等应用的效率。

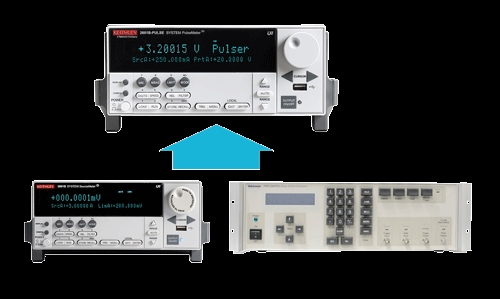

将快速脉冲发生器功能与SMU功能集成至一台仪器中。2601B-PULSE在业界领先的吉时利2601B SMU仪器所提供的测量完整性、同步性、速度和准确性基础上新增脉冲发生器功能。通过1MS/s的数字化功能，实现脉冲发生器0.05%的基本测量精度；SMU100nA低电流范围与100fA灵敏度；后面板BNC连接实现电缆快速设置。

通道数：1 台脉冲发生器/1 台 SMU

脉冲发生器V/I 范围：1 μA-10A；1 μV-10V

SMUV/I 范围：100fA-10A；100nV- 40V

精度：脉冲发生器：0.05%；SMU：0.015%

较大速度：1M个读数/秒

无需手动脉冲调整即可实现高脉冲保真度

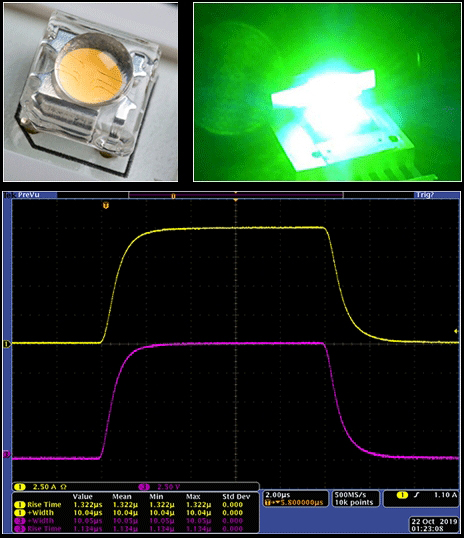

通过2601B-PULSE控制回路系统，高达3μH的负载变化无需手动调整，从而确保在任何电流水平（高达10 安培）下输出10μs至 500μs脉冲时，脉冲均不会出现过冲和振荡。脉冲上升时间 <1.7μs，确保您可以正确检定被测器件或电路。
输出10A@10V，脉冲宽度为10μs
脉冲上升时间 <1.7μs，可轻松检定
高保真脉冲输出，在任何电流水平下均无需调整

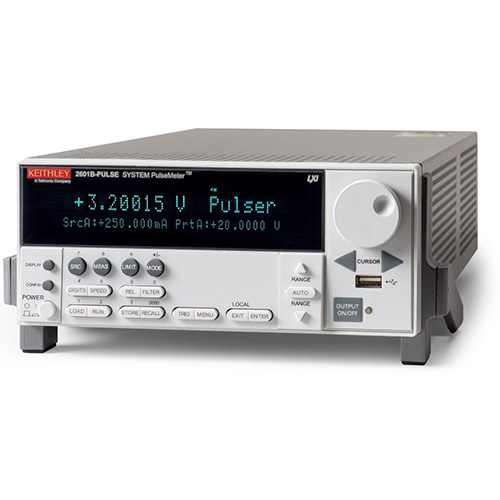

2601B-PULSE 10µs脉冲发生器/SMU

嵌入式脚本和连接提供无与伦比的生产吞吐量

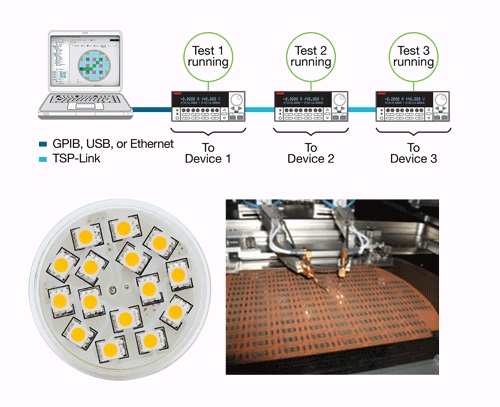

测试脚本处理器 (TSP®) 技术可在 SMU仪器内嵌入和执行完整测试程序，提供业界较好性能。TSP-Link® 技术支持扩展多达 32个TSP链路节点，以创建高速、SMU-Per-Pin 并行测试（而不使用主机）。
消除与PC 之间耗时的总线通信
高级数据处理和流量控制
连接多达 32个TSP链路节点
随着测试要求变化轻松重新配置
