E5红外热像仪 告诉我们 随着集成电路集成度和复杂性的提高，电路板上的电子元器件和电路越来越复杂。在故障情况下，传统的接触诊断方法费时费钱。红外热像仪的出现改变了这种情况。那么红外热像仪是如何检测电路板的呢？FLIRE5红外热像仪拥有红外热像产品的获奖经验。中国某知名大学的教师正在使用 FLIRE5红外热像仪 对电路板的状态进行检测，这真实地反映了红外热像仪对电路板检测的有效性。 下面请跟着FLIR E5红外热像仪进入厉害的高校老师......

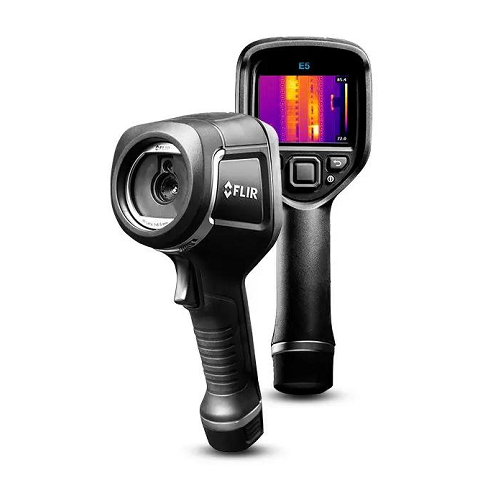

产品描述
E5红外热像仪告诉我们随着集成电路集成度和复杂性的提高，电路板上的电子元器件和电路越来越复杂。在故障情况下，传统的接触诊断方法费时费钱。红外热像仪的出现改变了这种情况。那么红外热像仪是如何检测电路板的呢？FLIRE5红外热像仪拥有红外热像产品的获奖经验。中国某知名大学的教师正在使用FLIRE5红外热像仪对电路板的状态进行检测，这真实地反映了红外热像仪对电路板检测的有效性。下面请跟着FLIR E5红外热像仪进入厉害的高校老师的产品体验过程,看看FLIR E5在电路板异常发热检测实例。使用场景是这样子的：这次试用，主要是对相关试验设备、电路板进行了检测，包括有风光互补设备、开发试验电路板、单片机学习开发板等。
FLIR E5功效如何呢?听听厉害的高校老师怎么说：感觉FLIR E5基本的操作较为简便，它可以同时生成红外图像和可见光图像、提供MSX图像，这为观察点在图像上的定位和比对提供了方便；加之FLIR Tools软件对图像分析等，则更加强和延伸了热像仪的功能。这两年与电路板打交道稍多，开始的想法是通过观察电路板元件的发热状态，有效地掌握电路板的工作情况，为评测设计制版效果改进点提供依据。比如，可以观察到虚焊等引起的异常发热、散热效果、辐射热的影响等，在产品开发、维修中均可应用。但FLIR E5的应用不止于此，根据其检测原理，诸如管路检漏、食品的发酵过程、食品腐败前兆监测，或者是疾病的观察、诊断等，凡属伴随有发热反应、或温度不均匀的现象，或许都可以尝试。其实，不仅仅于此，FLIR E5红外热像仪功能强大，采用 MSX ® 技术，能够提供非同一般的热成像细节，获得精确的温度测量结果；而且，FLIR E5还具有Wi-Fi连接功能，能通过FLIR Tools移动应用程序，连接至智能手机和平板电脑，可以轻松地分享图像、发送报告；另外，FLIR E5简单易用，且价格极为经济实惠，可谓是是建筑、电气和机械应用领域的，理想故障排除工具。

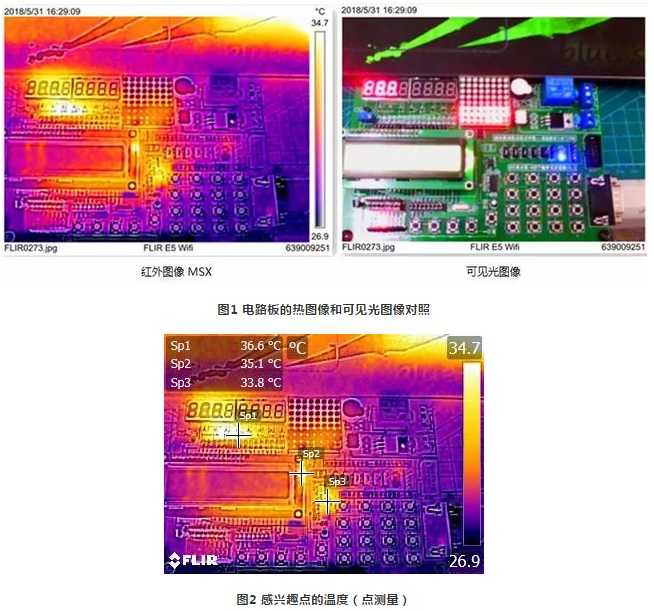

1．单片机学习开发板。平常的电路板试验，可能会注意到元件的发热情况，但通常那只是一种“感知”而不是“目测”——今天，就要直接用眼睛“看看”它的温度。 图1 电路板的热图像和可见光图像对照；图2 感兴趣点的温度（点测量）。通过图1和图2可以判定，单片机学习板体温正常。因为单片机温度高达的三个部位sp1、sp2和sp3，温度都在正常范围内。
2．试验电路板检测。下面是一个32位闪存微控制器（STM32）很小系统，从图像中看到，其温度高达点不在芯片上；应当是由于电路板功耗不大，而整体温度的区别也不大。

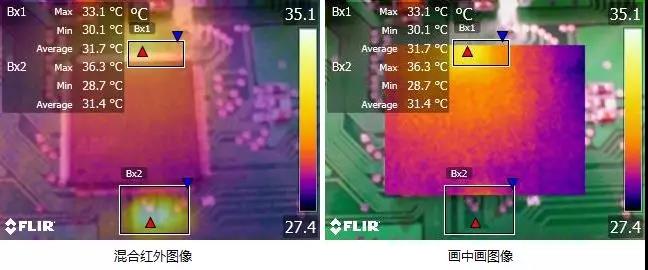

图3是STM32及外围电路，采用了混合红外图像和画中画图像进行比对。
3.风光互补发电试验设备的检测。该设备是对光伏发电和风力发电的模拟，由光伏供电装置、风力供电装置、供电控制系统等组成；图4～6为对其几个部位的简单观察。

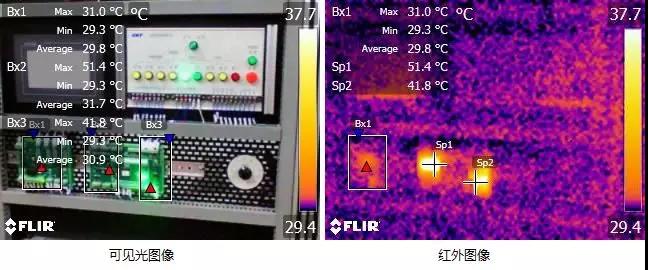

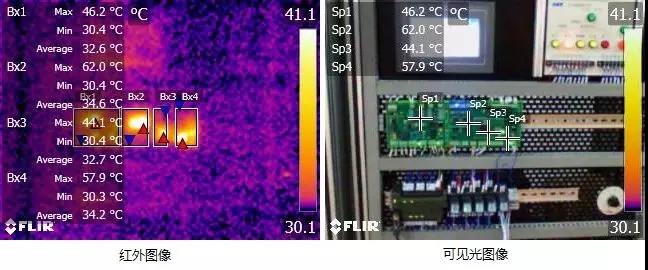

图4是光伏供电系统局部，通过FLIR E5观察两块电路板的发热情况。
图5为风力供电系统局部，可看到Sp2处的温度高达62℃；该数值即使由于仪表参数等设置不恰当而存在测试偏差，但是因为测试条件一致，仍然可以作为参考比对。该点温度较高，但从设备能够正常工作来看，应当是在允许范围内，可见设备元器件需有一定耐环境性。

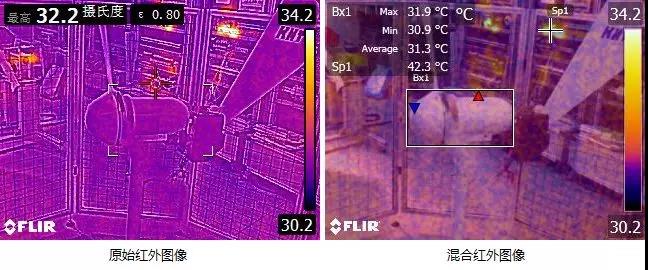

图6是风力供电装置，左右两图显示的高达温度值不一致，是因为两者的测试区域、测试点不一样。通过红外图像可以判定，电机的热度较为均匀，温度只有30℃左右，风力供电装置正常运转。银飞有售。
