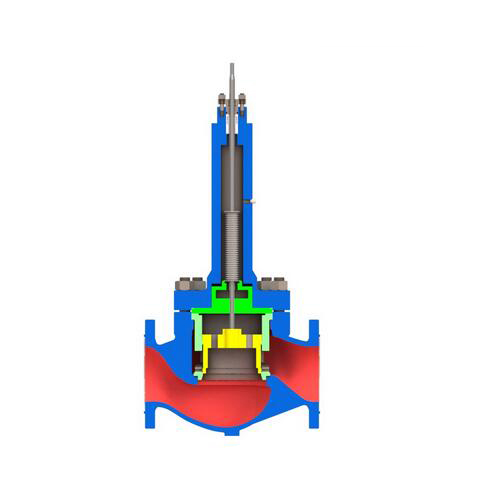

川仪的这款HCBW波纹管平衡笼式调节阀控制各种高温、低温的中压流体,是一种压力平衡式的调节阀。HCBW波纹管平衡笼式调节阀阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。

HCBW波纹管平衡笼式调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的。另外HCBW波纹管平衡笼式调节阀也可用在真空的场合。

HCBW波纹管平衡笼式调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。HCBW波纹管平衡笼式调节阀符合GB/T4213-2008标准。

HCBW波纹管平衡笼式调节阀规格
阀体形式：直通单座铸造球型阀
公称通径：DN40～200mm
额定CV值：11～850
公称压力：PN1.6～4.0MPa，ANSI125～300，JIS10～40K
流体温度：-45～+350℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded end： SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
阀内件材质：SUS304，SUS316，SUS316L，SUS410，SUS630
可调比：50：1
流体特性：线型 Linear，等百分比 EQ%
阀座泄漏量：ANSI Class IV
执行机构：气动薄膜式 HA，电子式 EIL，智能式 M8系列

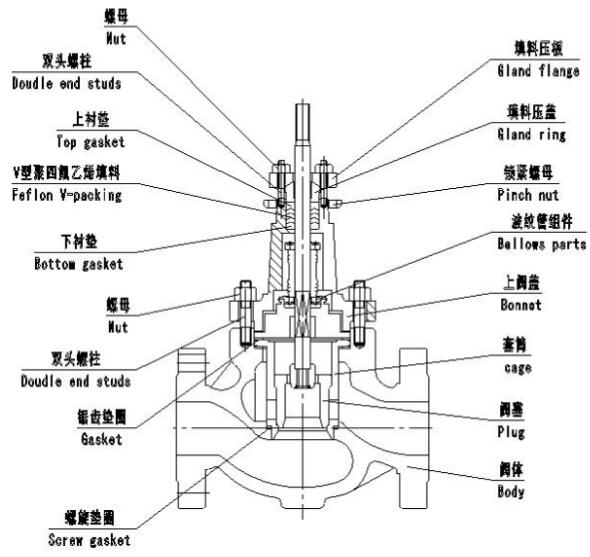

HCBW波纹管平衡笼式调节阀阀体结构
