川仪的这款HAAKC单座快速切断角阀的阀芯采用上导结构，阀体结构紧凑，具有压降损失小，流量大，可调范围广。HAAKC单座快速切断角阀适用于两位式控制或需要紧急切断的场合，与二位三通电磁阀配套使用，在执行机构膜盖上配快速排气阀能实现快速动作，对管道中的介质进行快速却断或安全放空。

HAAKC单座快速切断角阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。HAAKC单座快速切断角阀符合GB/T4213-2008标准。

HAAKC单座快速切断角阀规格
阀体形式：角型单座铸造球型阀
公称通径：DN40～200mm
额定CV值：35～720
公称压力：PN1.6～6.4MPa，ANSI125～600，JIS10～40K
流体温度：-196～+566℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded end： SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，Ti
阀内件材质：SUS304，SUS316，SUS316L，SUS420
可调比：50：1
流体特性：快开 ON-OFF
阀座泄漏量：ANSI Class IV～VI
执行机构：气动薄膜式 HA，气缸活塞式 VP、VA

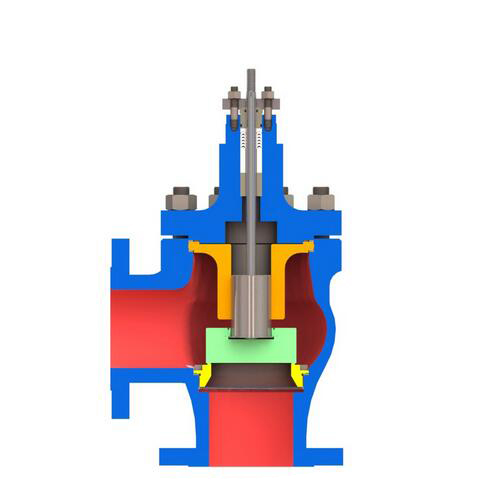

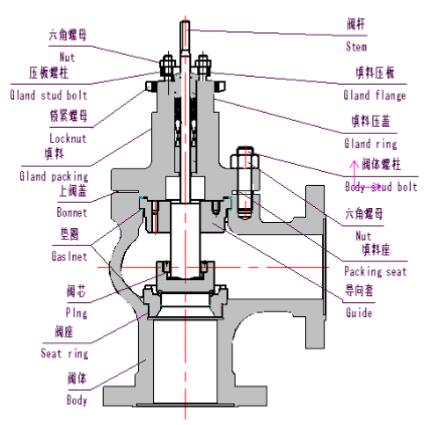

HAAKC单座快速切断角阀阀体结构
